Протокол обеспечения конфиденциальности, основанный на заголовке "EncapsulatingSecurityPayload", может использоваться в трех различных схемах.

В первой схеме шифрацию и дешифрацию выполняют конечные узлы. Поэтому заголовок пакета IPv6 остается незашифрованным, так как он нужен маршрутизаторам для транспортировки пакетов по сети.

Во второй схеме шифрацию и дешифрацию выполняют пограничные маршрутизаторы, которые отделяют частные сети предприятия от публичной сети Internet. Эти маршрутизаторы полностью зашифровывают пакеты IPv6, получаемые от конечных узлов в исходном виде, а затем инкапсулируют (эта операция и дала название заголовку - Encapsulating) зашифрованный пакет в новый пакет, который они посылают от своего имени. Информация, находящаяся в заголовке "EncapsulatingSecurityPayload", помогает другому пограничному маршрутизатору-получателю извлечь зашифрованный пакет, расшифровать его и направить узлу-получателю.

В третьей схеме один из узлов самостоятельно выполняет операции шифрации-дешифрации, а второй узел полагается на услуги маршрутизатора-посредника.

7.1.2. Гарантированная пропускная способность

Многие аналитики считают, что сеть Internet сможет приспособиться к требованиям времени только в том случае, если она сможет предложить своим абонентам такие же гарантии по предоставляемой пропускной способности, которые сегодня являются обычными для пользователей сетей framerelay и ATM. Это значит, что сети IP должны достаточно тонко различать классы трафика и, в зависимости от класса, гарантировать либо определенную постоянную пропускную способность (например, для голосового трафика), либо среднюю интенсивность и максимальную пульсацию трафика (например, для передачи компрессированного видеоизображения), либо предоставлять полосу пропускания не ниже определенного уровня (для пульсирующего компьютерного трафика).

Для обеспечения заданного качества обслуживания в протокол IPv6 введено такое понятие как "метка потока" (flowlabel). Метка потока - это признак, размещаемый в основном заголовке IP-пакета и указывающий принадлежность данного пакета к последовательности пакетов - потоку, для которого требуется обеспечить определенные параметры обслуживания, отличные от принятых по умолчанию.

Для того, чтобы конечные узлы могли сообщить маршрутизаторам сети требования к качеству обслуживания своих потоков, необходим дополнительный протокол. Именно для этой цели разработан протокол резервирования ресурсов RSVP (ResourcereSerVationProtocol). Этот протокол имеет пока статус проекта стандарта (draft) и состоит в следующем.

Узел-источник, который собирается передавать данные, требующие определенного нестандартного качества обслуживания, например постоянной полосы пропускания для передачи видеоинформации, посылает по сети по протоколу RSVP специальное сообщение. Это сообщение, называемое сообщением о пути, содержит данные о том, какую информацию собирается пересылать по образуемому потоку узел-отправитель, и какая пропускная способность нужна для получения ее с хорошим качеством. Это сообщение передается от маршрутизатора к маршрутизатору, при этом определяется последовательность маршрутизаторов, в которых нужно зарезервировать определенную пропускную способность.

Когда узел назначения получает сообщение о пути, то он извлекает из него данные о том, какую пропускную способность он должен зарезервировать и в каких маршрутизаторах. Узлов назначения может быть и несколько, если узел-отправитель хочет начать мультивещательную сессию. На основании полученной информации каждый узел назначения отправляет по протоколу RSVP сообщение, с помощью которого он запрашивает у сети определенную пропускную способность для определенного потока. Это сообщение передается каждому маршрутизатору на пути от узла-отправителя до узла назначения.

Маршрутизатор, который получает такое сообщение, проверяет свои ресурсы для того, чтобы выяснить, может ли он выделить требуемую пропускную способность. Если нет, то маршрутизатор запрос отвергает. Если же да, то маршрутизатор настраивает алгоритм обработки пакетов таким образом, чтобы указанному потоку всегда предоставлялась требуемая пропускная способность, а затем передает запрос конечного узла следующему маршрутизатору вдоль пути.

По мере передачи запроса о резервировании пропускной способности по направлению к узлу-источнику он может слиться с аналогичным запросом от другого узла назначения (если сессия мультивещательная). Слияние запросов исключает ненужное дублирование потоков. При слиянии запросов удовлетворяются потребности в максимальной пропускной способности, найденной в нескольких запросах. При этом ни один из узлов-приемников не получит обслуживания с качеством ниже того, что он запросил.

Кроме протокола RSVP, существует также проект протокола RTP (Real-TimeProtocol), который должен использоваться на транспортном уровне вместо протоколов TCP и UDP в том случае, когда необходимо передавать по Internet трафик реального времени. Протокол RTP будет переносить в своем заголовке временные отметки, необходимые для успешного восстановления голоса или видеоизображения в приемном узле, а также данные о типе кодирования информации (JPEG, MPEG и т.п.).

В конце прошлого года число фирм, предоставляющих услуги доступа к информационным ресурсам Internet в нашей стране едва превышало десяток. При этом спектр услуг был достаточно однотипным (электронная почта, терминал и, как исключение, IP). Объявление компанией SovamTeleport своего проекта Россия-OnLine вызвало широкий резонанс, т.к. по сути впервые было заявлено о появлении настоящей информационной службы: построенной на основе технологии IP.

Прошло всего полгода и ситуация в корне изменилась. По всей стране созданы информационные центры, которые в настоящее время предлагают практически полный спектр услуг по информационному обслуживанию пользователей и подключению в различных режимах к сети Internet.

Прежде чем приступить к обзору этих фирм, рассмотрим предлагаемые технологии подключения и обслуживания. Это необходимо для отчетливого представления о том, что реально стоит за каждой строкой прайс-листа и на что пользователи могут рассчитывать.

Виды сервиса и схемы подключения

Для начала попробуем отклассифицировать схемы подключения и типы сервиса с точки зрения различных типов пользователей, протоколов взаимодействия (программного обеспечения) и технических средств подключения. Представить такую классификацию можно в виде таблицы:

Конечно, никакая классификация не дает полного представления обо всем спектре услуг, но перед ней и не ставится такой задачи. Главное - получить некоторую структуру интересующей предметной области и потом заполнять клеточки этой структуры. Отчасти данная схема дает объяснение тому, что речь идет об Internet-провайдерах, а не об IP-провайдерах, так как круг предоставляемых услуг гораздо шире простого подключения и маршрутизации по протоколу IP.

Теперь рассмотрим основные схемы подключения пользователей к Internet-провайдерам. Начнем с индивидуальных пользователей.

Подключение индивидуальных пользователей

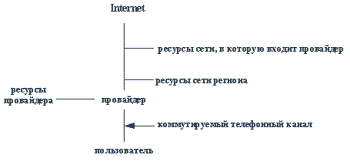

В общем виде схема подключения индивидуального пользователя показана на рисунке 7.1.

Рис. 7.1. Схема подключения индивидуального пользователя

На обоих концах коммутируемого канала ставятся модемы. Скорость обмена данными определяется качеством канала и модемом. Вообще говоря, можно использовать и другие линии связи, но реально индивидуальные пользователи в 99 случаях из ста используют обычный телефон. Аренда телефонных номеров модемного пула осуществляется в этом случае провайдером.

Индивидуальный пользователь обычно дозванивается на модемный пул провайдера, который в зависимости от числа пользователей и ресурсов последнего управляется либо персональным компьютером, либо маршрутизатором. Типовое решение для узла провайдера можно найти на домашней странице Relcom-Alpha (http://www.dtk.net.kiae.su).

Пользователь же имеет на своем конце персональный компьютер с модемом и больше ничего. В зависимости от типа протокола устанавливается либо программное обеспечение UUCP, либо стек TCP/IPc прикладными программами, либо, если доступ осуществляется в режиме удаленного терминала, не ставится вообще ничего. В последнем случае можно дозвониться на модемный пул провайдера при помощи любой коммуникационной программы, например, TERM95 из коллекции NortonCommander. Единственная проблема, которую приходится при этом решать - проблема кодировки. До последнего времени основной транспортной кодировкой оставалась кодировка KOI8, но мне уже приходилось получать почту и в кодировках Windows и ISO. И если в WorldWideWeb практически все провайдеры перешли к дублированию или перекодировке "на лету", то с почтой все еще приходится бороться самостоятельно. Тем не менее лучше работать в KOI8 и использовать пакеты провайдера.

Считается, что UUCP лучше подходит для работы по плохим линиям связи и для режимов обмена электронной почтой. При этом многие провайдеры не учитывают времени соединения по протоколу UUCP, полагая, что это время мало и практически полностью используется для передачи данных без простоя. Однако, при современных средствах связи и программном обеспечении такое суждение кажется несколько архаичным. Современные стеки TCP/IP можно настроить таким образом, что дозвон будет осуществляться только по требованию прикладной программы на момент передачи информации. Тем самым можно существенно сократить время простоев, а для режима электронной почты это время будет просто равно времени взаимодействия по UUCP. Кроме того, все большую популярность у наших зарубежных коллег получают attachments, т.е. закодированные в Latin 1 (USASCII) двоичные файлы. Это довольно большие послания, которые для своей пересылки требуют много времени, а платить, как правило, приходится и за приходящий трафик тоже.

Следует признать, что режим удаленного терминала - это полноценный доступ к ресурсам Internet. Единственным его недостатком является то, что вся информация получается пользователем в алфавитно-цифровом режиме. Ряд возможностей этого метода не используется нашими провайдерами вообще, например специальное программное обеспечение доступа с компьютера пользователя к ресурсам WorldWideWeb.

Но конечно самым полным из всех способов подключения является доступ по TCP/IP. Здесь возможно подключение либо по SLIP, либо по PPP. Провайдеры больше любят PPP, т.к. он дает возможность контроля за процессом установки соединения, раздаче IP-адресов по DHCP и аутентификации. Управлять этими параметрами на порте CISCO довольно легко, чего не скажешь о пользовательском конце соединения. Скажем, TCP/IP стек TrumpetWinsock позволяет использовать PPP, но параметров, которыми можно управлять там явно не хватает. Кроме этого довольно трудно протрассировать процесс соединения, что важно на медленных линиях. Гораздо проще это получается во FreeBSD при использовании демона pppd. Тем не менее в большинстве случаев PPP работает очень надежно.

Как правило, существует три типа ресурсов, которые доступны индивидуальному пользователю. Это локальные ресурсы провайдера, ресурсы сети или региона, например, региональный провайдер сети Релком предоставляет доступ к ресурсам московских узлов, и ресурсы всего Internet. Все сказанное относится к любому из протоколов доступа (UUCP, IP, ASCII (Терминал)). Разница заключается только в способах контроля и ограничения прав доступа, которые носят чисто административный характер, т.е., например, для подключения по протоколам TCP/IP маршрутизация пакетов присутствует всегда, но тариф на пересылку почты в рамках ответственности провайдера, сети или Internet - различный.

Коллективные пользователи

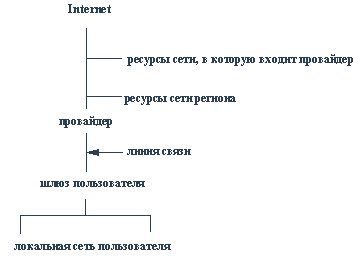

В качестве коллективных пользователей выступают обычно бюджетные организации и коммерческие фирмы. Общая схема подключения здесь выглядит несколько иначе (рисунок 7.2).

Рис. 7.2. Схема подключения коллективных пользователей

В качестве линии связи могут использоваться обычные телефонные каналы, выделенные телефонные линии, каналы системы Искра-2, наземные оптические линии связи и, в последнее время, спутниковые каналы связи (см. рекламу Demos и компании Контакт (Дубна)). При этом аренда канала связи, как и оплата оконечного оборудования связи, обычно осуществляется пользователем. Кроме того пользователь еще арендует и порт на маршрутизаторе провайдера. Стоимость этой аренды зависит от скорости обмена и типа порта.

Вообще говоря, наличие локальной IP-сети необязательно. Так в самом начале развития сети Relcom, когда ни о каком TCP/IP еще и речи не было, поддержка групповых пользователей уже осуществлялась. Программные средства UUPC и BML для персональных компьютеров позволяли (собственно прошедшее время применять для них еще рано) организовать иерархию почтовых ящиков для многих пользователей и специальный ящик администратора.

Конечно, рассматривать 286-ю машину с MS-DOS в качестве системы коллективного пользования несколько странно, но так было и во многих случаях есть до сих пор.

Существуют еще более интересные организационные реликты времен коллективного использования вычислительных ресурсов и пакетной обработки заданий. Обычно, когда речь идет о доступе к ресурсам Internet, то предполагается, что пользователь непосредственно работает с этими ресурсами со своего компьютера. В ряде случаев коллективные пользователи создают специальные компьютерные классы, из которых сотрудники этих организаций получают доступ к ресурсам сети, но организация такого сорта услуги самим провайдером - явление достаточно редкое. Тем не менее в Симбирске такого сорта услуга компанией MVC оказывается. Это следует из специального раздела прейскуранта: тарифы на базовые услуги пункта коллективного пользования ТТС. В этом прейскуранте предусмотрен набор текста в файл, распечатка текста письма, копирование письма на дискету пользователя. Вообще создается впечатление, что существует специальная служба, при которой пользователь реально не имеет доступа к компьютеру и общается только с оператором. Следует признать, что такая форма обслуживания в ряде случаев имеет право на существование и может быть выходом для пользователей, которые никогда не пользовались компьютером, но нуждаются в оперативном почтовом обслуживании.
