Студентам > Курсовые > Розрахунок вихідного двотактного трансформаторного підсилювача

Розрахунок вихідного двотактного трансформаторного підсилювача

Страница: 3/3



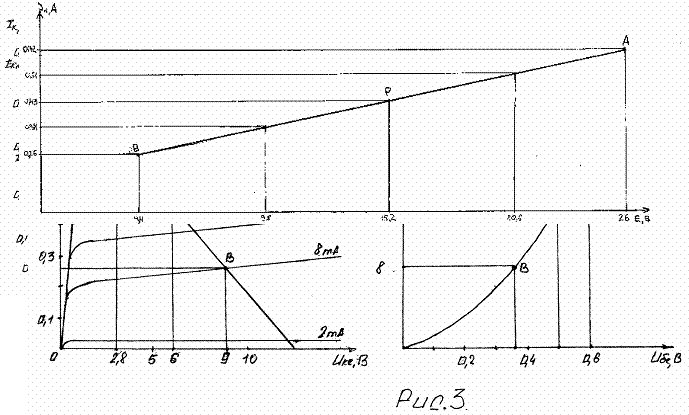

  Графічна частина

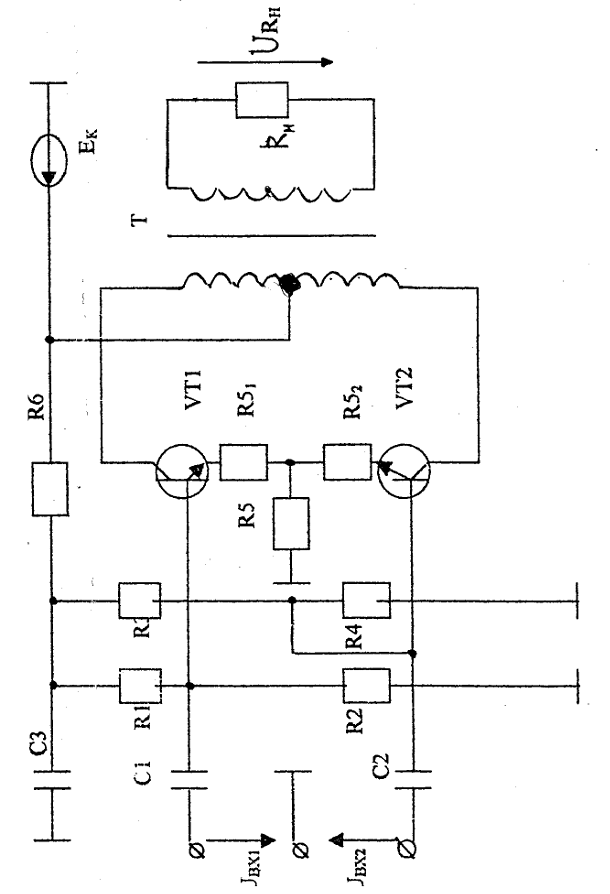

Типова схема двотактного трансформаторного підсилювача та транзисторах включених по схемі з спільним емітером



Висновки



В даній курсовій роботі я спроектував вихідний двотактний трансформаторний підсилювач потужності в режимі роботи класу А.

Так як в даній роботі мені було потрібно одержати максимальний коефіцієнт підсилення по потужності при коефіцієнті гармонік 4%, я вибрав схему включення транзисторів зі спільним емітером. Як відомо саме таке включення дає найбільший коефіцієнт підсилення при, великому коефіцієнті гармонік.

Для підсилювача було вибрано транзистори типу ГТ403А структури n-p-n, тому для відкриття транзисторів на їх бази потрібно подавати додатні пів хвилі відносно “землі ”.

Так як вибраний  транзистор задовільняє потрібній потужності лише за умови присутності радіатора, було проведено розрахунок його площі охолодження.

За напругу живлення було прийнято нестандартну напругу 13,5 В, тому потрібний розрахунок фільтра.

Максимальні значення колекторного і базового струмів не перевищують заданих для даного транзистора в довіднику.

Розрахував, що попередній каскад повинен бути інверсний і забеспечувати вихідну напругу 0,26 В і потужність 4,03 mВт . При цьому вихідна потужність буде рівна заданій, а коефіцієнт підсилення по потужності буде складати 27,49 дБ.

Розрахунковий коефіцієнт гармонік рівний 0,  що не перевищує заданого. Тому каскад вносить допустимі нелінійні спотворення і не потребує введення від’ємного зворотного зв’язку.

Також були розраховані елементи емітерної термостабілізації, елементи подільників напруги зміщення робочої точки фіксованою напругою бази, роздільні конденсатори, що служать для затримання постійної складової попереднього каскаду і частковий розрахунок електричних параметрів вихідного трансформатора.



Список використаної літератури



1)  Цыкина Г.В. Проэктирование транзисторних усилителей низкой частоты «Связь», 1978.



2)  Гершунский Б.С. Справочник по расчету електрон-ных схем «Вища школа», 1983.



3)  Транзисторы широкого использования. Справочник Под ред. Перельмана. 1981.



4)  Полупроводниковые приборы: Транзисторы. Справочник. Под ред. Горюнова Н.Н.



5)  Р.М. Терещук, К.М. Терещук, С.А. Седов «Полупроводниковые приемно-усилительные устройства» Справочник кадиолюбителя. К.-«Наукова думка», 1987.



6)  . Під ред. Горюнова Н.Н. «Справочник по полупро-водниковым диодам, транзисторам и интегральным схемам» «Энегния» – Москва – 1976.



7)  Під ред. Горюнова Н.Н. «Справочник по полупро-водниковым диодам и транзисторам». Випуск №2 – «Энегния» – Москва – 1968.



8)  Е.И. Манаев «Основы радиоэлектроники» - «Радио и связь» - 1985.



9)  А.О. Васін. Конспект лекцій – ЛТК – Львів – 2000.
