Существенным достоинством пиковых детекторов являются большое входное сопротивление (равное R/2 для схемы на рис. 3.20, а и R/3—для схемы на рис. 3.20, б) и наилучшие по сравнению с другими типами детекторов частотные свойства. Поэтому пиковые детекторы наиболее часто применяют в вольтметрах первой модификации (см. рис. 3.14, о), конструктивно оформляя совместно с ВУ в виде выносного пробника. В этом случае по кабелю, соединяющему пробник с прибором, передается Uх=.

Детектор среднеквадратического значения—это преобразователь переменно­го напряжения в постоянный ток (напряжение), пропорциональный U2ск . Харак­теристика детектирования в этом случае должна быть квадратичной, а при на. личии U- необходим детектор с открытым входом. В современных типах вольт­метров применяются в основном квадратичные детекторы с термопреобразовате­лями, аналогичными преобразователям термоэлектрических амперметров. Основ­ным недостатком их, как отмечалось ранее, является квадратичный характер шкалы прибора. В вольтметрах этот недостаток устраняется применением диф­ференциальной схемы включения двух (или более) термопреобразователей, как показано на рис. 3.21.

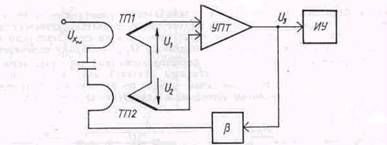

Рис. 3.21. Структурная схема детектора среднеквад­ратического значения напряжения.

При подаче на термопреобразователь ТП1 измеряемого напряжения Uх~ выходное напряжение ТП1 по аналогии с (3.26) U1=ktU2ск .

Кроме ТП1, в схеме имеется второй термопреобразователь ТП2, включен­ный встречно с ТП1. На ТП2 подается напряжение обратной связи, поэтому его

выходное напряжение U2 == ktBU23.

Таким образом, на входе УПТ имеет место результирующее напряжение

U1 - U2  = kt(U2ск  - BU23)

чему соответствует

U3 = kуптkт(U2ск  - BU23).

Если параметры схемы выбрать так, чтобы

kуптkт BU23>> U3,

то тогда окончательно U3 º Uск, т. е. шкала ИУ будет равномерной.

Детектор средневыпрямленного значения— это преобразователь переменного напряжения в постоянный ток, пропорциональный Uсв. Схемно он базируется на двухполупериодном полупроводниковом выпрямителе, рассмотренном при анализе выпрямительных амперметров (см. § 3.4.1). Необходимо, однако, добавить, что линейность характеристики таких детекторов будет тем лучше, чем больше Uх~ (при малых Ux~ детектор становится квадратичным). Поэтому детекторы средневыпрямленного значения, как правило, применяют в вольтметрах второй моди­фикации (рис. 3.14, б).
