         В зависимости от количества разрядов входного числа и от количества входов элементов, на которых построен дешифратор. Дешифраторы могут быть линейные, у которых все переменные Х1, Х2, Х3 подаются на вход одновременно.

         Их быстродействие больше, но более 3-х переменных одновременно подать нельзя, поэтому чаще  применяются многокаскадные дешифраторы. Количество элементов в каждом следующем разряде больше, чем в предыдущем.

         На вход первого каскада подается один слог, на вход следующего каскада второй слог и результаты коньюнкций, произведенных в первом каскаде.

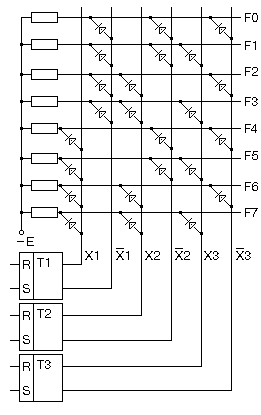

         Простейший линейный дешифратор можно построить на диодной матрице:

         В этой схеме используется отрицательная логика. При подаче "1" на анод диода он закрывается. Если закрыты все 3 диода, подсоединенные к одной гориз. линии то на этой линии потенциал  -Е, соответствующий уровню "1".

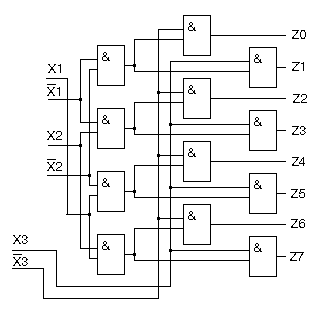

   Многокаскадный дешифратор можно организовать вот таким образом:

Два линейных дешифратора обрабатывают по 2 слова. В последнем каскаде образуются конъюнкции вых. сигнала первого каскада. Многокаскадные дешифраторы обладают меньшим быстродействием.

9.   ПРЕОБРАЗОВАТЕЛИ С ЦИФРОВОЙ ИНДИКАЦИЕЙ

         Схема устроена так, что управляющий. сигнал = 1 гасит соответствующий элемент Z (Zn соотв Yn). Преобразователь работает в соответствии с таблицей:
