По окончании второй половины прямого хода лучей транзистор VТ2 закрывается, так как на его базе прекращается действие положительного импульса, поступающего от предварительного каскада. На коллекторе транзистора VТ2 формируется положительный синусоидальный импульс напряжения, который обусловлен колебательным процессом в контуре, образованном параллельно соединенными отклоняющими катушками, обмоткой с выводами 9, 12 трансформатора Т2 и конденсаторами С4, С5. Импульс напряжения на этом контуре вызывает быстрое изменение полярности отклоняющего тока, что приводит к быстрому перемещению лучей от правого края экрана к левому, т. е. к обратному ходу лучей и следующему циклу развертки. Для подавления колебаний, возникающих в контуре после окончания обратного хода лучей, служит демпфер (составные диоды VD3 — VD5).

Конденсаторы С3, С6 совместно с индуктивностью катушки L4 и строчных отклоняющих катушек образуют резонансный контур. Синусоидальные колебания, возникающие в этом контуре, накладываются на пилообразный ток, придавая ему S-образную форму. Таким образом, осуществляется компенсация нелинейных искажений, присущих широкоугольным кинескопам.

Центровка изображения по горизонтали. Элементы центровки R2, VD1, VD2 через дроссель L1 подключены к строчным отклоняющим катушкам. В среднем положении движка подстроечного резистора R2 выпрямленные диодами VD1, VD2 токи равны и направлены навстречу друг другу. Постоянное напряжение на строчные отклоняющие катушки при этом не поступает. При повороте движка резистора R2 от среднего положения, нарушается равенство положительной и отрицательной составляющих и через строчные отклоняющие катушки на корпус, протекает ток положительного или отрицательного знака. В результате происходит смещение растра вправо или влево.

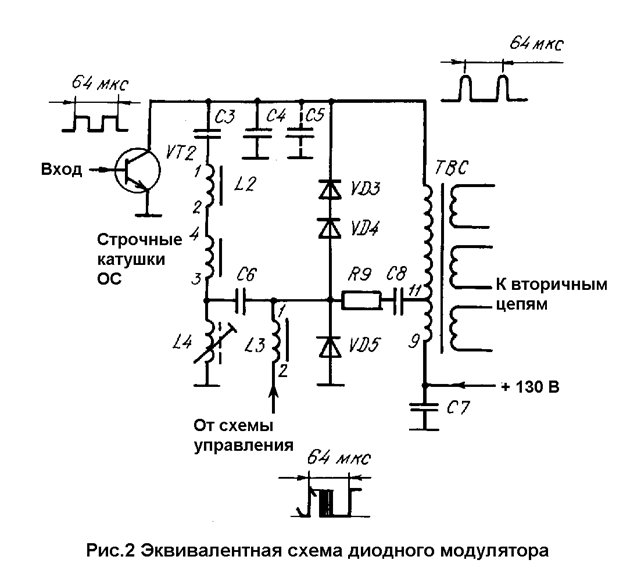

Коррекция растра и стабилизация размера. Для коррекции растра и стабилизации размера при изменении тока лучей кинескопа в модуле служит схема диодного модулятора и схема управления им (рис. 2). В состав схемы входят диоды VD3 — VD5, конденсаторы С6, С8 катушки индуктивности LЗ, L4 и резистор R9.

Во время обратного хода строчной развертки положительный импульс в коллекторной цепи транзистора VТ2 закрывает диоды VD3 — VD5. Под влиянием импульсов обратного хода, поступающих с вывода 11 обмотки трансформатора Т2, в контуре С8L4 возникают

 свободные колебания, которые заряжают конденсатор С6. По окончании полупериода колебаний, когда транзистор VТ2 закрыт, открываются демпфирующие диоды VD3—VD5 и начинается прямой ход развертки. Поскольку конденсатор С6 оказывается включенным последовательно в цепь отклоняющих катушек, напряжение на нем находится в противофазе напряжению на отклоняющих катушках. Изменяя напряжение на конденсаторе С6 путем шунтирования его на корпус, можно в определенных пределах регулировать значение отклоняющего тока, а, следовательно, и размер строк. Шунтирование обеспечивается замыканием обкладки конденсатора С6 (левая по схеме) через дроссель L3 на корпус в течение определенной части периода строчной развертки. Оно происходит с помощью схемы управления диодным модулятором, расположенным в субмодуле СКР.

Коррекция геометрических искажений растра. В телевизорах 3УСЦТ, где применяются кинескопы с самосведением электронных лучей, вертикальная коррекция осуществляется за счет определенного распределения витков в кадровых отклоняющих катушках. Горизонтальная коррекция осуществляется с помощью диодного модулятора, который управляется строчными импульсами, изменяющимися по параболическому закону. Элементы управления диодным модулятором расположены в субмодуле СКР-2 (рис. 4). Они состоят из усилителя-формирователя параболического управляющего напряжения, широтно-импульсного модулятора и выходного каскада.

Усилитель-формирователь собран на транзисторе VТ1, на базу которого через контакт 6 соединителя Х7 (А7.1) и резистор R2 поступает пилообразный сигнал кадровой частоты, пропорциональный

току вертикального отклонения. В коллекторной цепи транзистора с помощью конденсатора С1 происходит интегрирование пилообразного сигнала, т. е. преобразование его в сигнал параболической формы.

Плавно регулируемый уровень параболического сигнала кадровой частоты снимается с подстроечного резистора R5 и подается через резистор Rб на базу транзистора VТ2. Широтно-импульсный модулятор собран на транзисторах VТ2 и VТ3 по схеме дифференциального усилителя. Смещение на базе транзистора VТ2

обеспечивается делителем напряжения, образованным резисторами R7, R8. Наряду с параболическим сигналом на базу транзистора VТ2 через конденсатор С5 поступают пилообразные импульсы, формируемые интегрирующей цепочкой R18С6 из строчных импульсов обратного хода.

Амплитуда пилообразных импульсов составляет несколько вольт, поэтому транзистор VТ2 открывается ими до насыщения. В результате в течение времени, пока напряжение на базе превышает уровень закрывания транзистора VТ2, напряжения на резисторе R9 и эмиттере транзистора становятся практически одинаковыми. При этом

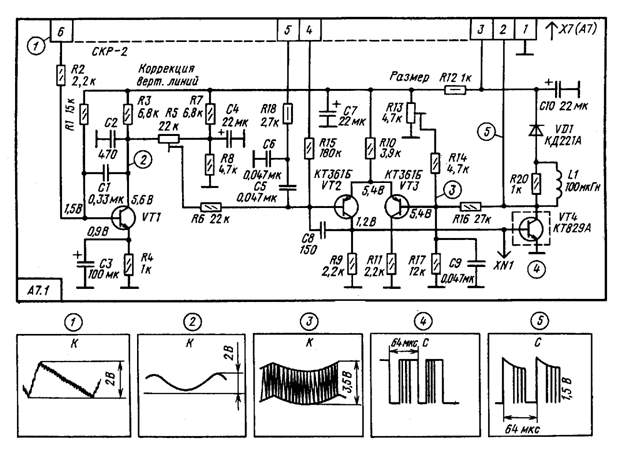

Рис. 4 Принципиальная схема субмодуля коррекции растра СКР-2

на резисторе R9 формируются положительные прямоугольные импульсы строчной частоты. Длительность этих импульсов изменяется от наибольшей в начале периода кадровой развертки к наименьшей в середине и вновь до наибольшей в конце периода.

Импульсы переменной длительности с резистора R9 поступают на базу транзистора VТ4 выходного каскада и открывают его на время своей длительности. Коллектор транзистора VТ4 через контакт 2 соединителя X7 (A7) и дроссель L3 соединен с диодным модулятором VD3 — VD5. Импульсы, длительность которых изменяется по параболическому закону, с коллектора транзистора VТ4 управляют диодным модулятором. Они воздействуют на выходной транзистор строчной развертки VТ2, благодаря чему осуществляется коррекция геометрических искажений по горизонтали.

На другой вход дифференциального усилителя (базу транзистора VТ3) с делителя, образованного резисторами R12, R13, R14 и R17, поступает постоянное напряжение. Для улучшения линейности растра с коллекторной нагрузки транзистора VТ4 через резистор R16 и цепь базы транзистора VТ3 подается напряжение отрицательной обратной связи. Исходный режим работы дифференциального усилителя (размер изображения по горизонтали) устанавливают подстроечным резистором R13. При этом изменяется напряжение на эмиттерах транзисторов VТ2 и VТ3, а следовательно, и длительность формируемых импульсов, управляющих диодным демпфером-модулятором.

В субмодуле СКР-2 осуществляется стабилизация размера изображения при изменении питающего напряжения и тока лучей кинескопа. Для этого на базу транзистора VТ2 через резистор R15 и контакт 4 соединителя Х7 (А7) дополнительно подается постоянное напряжение с выпрямителя на элементах VD7, С12, R20, R22 (см. рис. 3). Увеличение тока лучей кинескопа приводит к возрастанию пульсаций напряжения на выходе умножителя E1 и соответственно переменной составляющей на резисторе R23. В результате увеличивается положительное напряжение, выпрямленное диодом VD7, которое изменяет потенциал базы транзистора VТ2 и тем самым влияет на длительность импульсов на входе диодного модулятора.

Усилитель-формирователь VТ1 и модулятор VТ2, VТ3 получают питание от источника +28 B через контакт 3 соединителя Х7 (А7) и фильтр R12С7. Элементы схемы L1, R20, VD1 в коллекторной цепи транзистора VТ4 предназначены для уменьшения излучения помех.

Вторичные источники питания. Трансформатор Т2 (ТВС) используется для получения различных напряжений питания кинескопа и обеспечения работы модулей радиоканала и цветности. Для вторичных источников питания на ТВС имеются четыре обмотки.

Для питания накальных цепей кинескопа служит обмотка с выводами 7, 8, подключенная к панели кинескопа через контакты 3, 4 соединителя Х4 (А8). Резисторы R11, R12 ограничивают ток накала кинескопа при включении телевизора. Для уменьшения разности потенциалов между катодами и подогревателем кинескопа на подогреватель с контакта 1 соединителя X1 (А5) через резистор R15 подается постоянное положительное напряжение +130 В.

Импульсное напряжение примерно 8,5 kB с высоковольтной обмотки с выводами 14, 15 подается на вывод «~» умножителя Е1, который преобразует его в постоянное напряжение +25 kB для питания второго анода кинескопа.

Анод кинескопа соединен с выводом «+» умножителя через помехозащитный резистор R24 и высоковольтный соединитель X6.

Умножитель также используется для создания напряжения фокусировки. Оно снимается с умножителя и через специальный вывод «+F» подается для питания фокусирующего электрода кинескопа.

Ускоряющие электроды кинескопа питаются от однополупериодного выпрямителя, образованного диодом умножителя, анод которого через вывод «V» умножителя и резистор R23 соединен с корпусом, а катод — через резистор R19 с конденсатором С9. Ускоряющее напряжение дополнительно сглаживается фильтром C9 R13 С10 и стабилизируется варистором R16.

Минусовая цепь умножителя, соединенная с корпусом через резистор R23, является источником напряжения для схемы ограничения тока лучей в модуле цветности, схемы стабилизации изображения по горизонтали в субмодуле СКР-2 и схемы стабилизации формата изображения в модуле кадровой развертки.

Выпрямитель импульсов отрицательной полярности собран на элементах VD8, R21, С13 и подключен к резистору R23 через резистор R22. Его напряжение подается в модуль кадровой развертки и используется для стабилизации формата изображения при изменении яркости, т. е. для одновременного и пропорционального изменения тока отклонения по кадрам, в то время как диодный модулятор изменяет ток отклонения по строкам. Таким образом, поддерживается постоянный размер изображения при изменении напряжения второго анода кинескопа в результате увеличения тока лучей.

Для предотвращения выхода из строя диодов VD7, VD8 при разряде в кинескопе параллельно резистору R23 включен разрядник FV1, а сами диоды подключены через ограничительный резистор R22.

На обмотке с выводами 9, 10 ТВС создается импульсное напряжение примерно 90 В, которое выпрямляется диодом VD6. Обмотка подключена к источнику +130 В. В результате суммарное постоянное напряжение +220 В после фильтрации конденсатором С11 поступает в модуль цветности для питания выходных видеоусилителей.

Для уменьшения помех при закрывании диода VD6 служит цепочка L5R14.

Обмотка вспомогательных напряжений с отводами 3—5 позволяет получить в ТВС-110ПЦ15 и ТВС-110ПЦ18 напряжения плюс 60 и минус 60 В, которые используются для управления устройствами опознавания, АПЧиФ, гашения обратного хода лучей и других цепей.
