Типовой состав оборудования ЛВС

Страница: 2/2

Рис. 1.8. Повторитель Ethernet синхронно повторяет биты кадра на всех своих портах

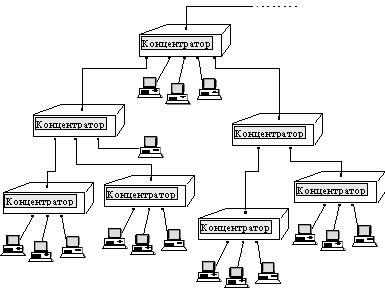

Рис. 1.9. Логический сегмент, построенный с использованием концентраторов

Появление устройств, централизующих соединения между отдельными сетевыми устройствами, потенциально позволяет улучшить управляемость сети и ее эксплуатационные характеристики (модифицируемость, ремонтопригодность и т.п.). С этой целью разработчики концентраторов часто встраивают в свои устройства, кроме основной функции повторителя, ряд вспомогательных функций, весьма полезных для улучшения качества сети.

Различные производители концентраторов реализуют в своих устройствах различные наборы вспомогательных функций, но наиболее часто встречаются следующие:

Объединение сегментов с различными физическими средами (например, коаксиал, витая пара и оптоволокно) в единый логический сегмент.
Автосегментация портов - автоматическое отключение порта при его некорректном поведении (повреждение кабеля, интенсивная генерация пакетов ошибочной длины и т.п.).
Поддержка между концентраторами резервных связей, которые используются при отказе основных.
Защита передаваемых по сети данных от несанкционированного доступа (например, путем искажения поля данных в кадрах, повторяемых на портах, не содержащих компьютера с адресом назначения).
Поддержка средств управления сетями - протокола SNMP, баз управляющей информации MIB.

5. Логическая структуризация сети. Мосты и коммутаторы

Несмотря на появление новых дополнительных возможностей основной функцией концентраторов остается передача пакетов по общей разделяемой среде. Коллективное использование многими компьютерами общей кабельной системы в режиме разделения времени приводит к существенному снижению производительности сети при интенсивном трафике. Общая среда перестает справляться с потоком передаваемых кадров и в сети возникает очередь компьютеров, ожидающих доступа. Это явление характерно для всех технологий, использующих разделяемые среды передачи данных, независимо от используемых алгоритмов доступа (хотя наиболее страдают от перегрузок трафика сети Ethernet с методом случайного доступа к среде).

Поэтому сети, построенные на основе концентраторов, не могут расширяться в требуемых пределах - при определенном количестве компьютеров в сети или при появлении новых приложений всегда происходит насыщение передающей среды, и задержки в ее работе становятся недопустимыми. Эта проблема может быть решена путем логической структуризации сети с помощью мостов, коммутаторов и маршрутизаторов.

Мост (bridge), а также его быстродействующий функциональный аналог - коммутатор (switching hub), делит общую среду передачи данных на логические сегменты. Логический сегмент образуется путем объединения нескольких физических сегментов (отрезков кабеля) с помощью одного или нескольких концентраторов. Каждый логический сегмент подключается к отдельному порту моста/коммутатора (рис. 1.10). При поступлении кадра на какой-либо из портов мост/коммутатор повторяет этот кадр, но не на всех портах, как это делает концентратор, а только на том порту, к которому подключен сегмент, содержащий компьютер-адресат.

Разница между мостом и коммутатором состоит в том, что мост в каждый момент времени может осуществлять передачу кадров только между одной парой портов, а коммутатор одновременно поддерживает потоки данных между всеми своими портами. Другими словами, мост передает кадры последовательно, а коммутатор параллельно. (Для упрощения изложения далее в этом разделе будет использоваться термин "коммутатор" для обозначения этих обоих разновидностей устройств, поскольку все сказанное ниже в равной степени относится и к мостам, и к коммутаторам.) Следует отметить, что в последнее время локальные мосты полностью вытеснены коммутаторами. Мосты используются только для связи локальных сетей с глобальными, то есть как средства удаленного доступа, поскольку в этом случае необходимость в параллельной передаче между несколькими парами портов просто не возникает.

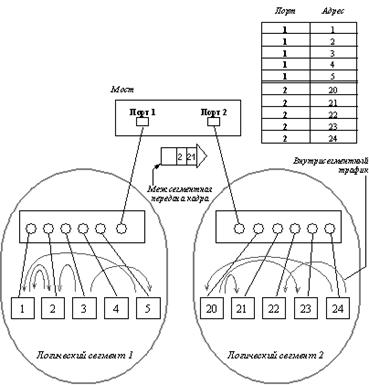

Рис. 1.10. Разделение сети на логические сегменты

При работе коммутатора среда передачи данных каждого логического сегмента остается общей только для тех компьютеров, которые подключены к этому сегменту непосредственно. Коммутатор осуществляет связь сред передачи данных различных логических сегментов. Он передает кадры между логическими сегментами только при необходимости, то есть только тогда, когда взаимодействующие компьютеры находятся в разных сегментах.

Деление сети на логические сегменты улучшает производительность сети, если в сети имеются группы компьютеров, преимущественно обменивающиеся информацией между собой. Если же таких групп нет, то введение в сеть коммутаторов может только ухудшить общую производительность сети, так как принятие решения о том, нужно ли передавать пакет из одного сегмента в другой, требует дополнительного времени.

Однако даже в сети средних размеров такие группы, как правило, имеются. Поэтому разделение ее на логические сегменты дает выигрыш в производительности - трафик локализуется в пределах групп, и нагрузка на их разделяемые кабельные системы существенно уменьшается.

Коммутаторы принимают решение о том, на какой порт нужно передать кадр, анализируя адрес назначения, помещенный в кадре, а также на основании информации о принадлежности того или иного компьютера определенному сегменту, подключенному к одному из портов коммутатора, то есть на основании информации о конфигурации сети. Для того, чтобы собрать и обработать информацию о конфигурации подключенных к нему сегментов, коммутатор должен пройти стадию "обучения", то есть самостоятельно проделать некоторую предварительную работу по изучению проходящего через него трафика. Определение принадлежности компьютеров сегментам возможно за счет наличия в кадре не только адреса назначения, но и адреса источника, сгенерировавшего пакет. Используя информацию об адресе источника, коммутатор устанавливает соответствие между номерами портов и адресами компьютеров. В процессе изучения сети мост/коммутатор просто передает появляющиеся на входах его портов кадры на все остальные порты, работая некоторое время повторителем. После того, как мост/коммутатор узнает о принадлежности адресов сегментам, он начинает передавать кадры между портами только в случае межсегментной передачи. Если, уже после завершения обучения, на входе коммутатора вдруг появится кадр с неизвестным адресом назначения, то этот кадр будет повторен на всех портах.

Мосты/коммутаторы, работающие описанным способом, обычно называются прозрачными (transparent), поскольку появление таких мостов/коммутаторов в сети совершенно не заметно для ее конечных узлов. Это позволяет не изменять их программное обеспечение при переходе от простых конфигураций, использующих только концентраторы, к более сложным, сегментированным.

Существует и другой класс мостов/коммутаторов, передающих кадры между сегментами на основе полной информации о межсегментном маршруте. Эту информацию записывает в кадр станция-источник кадра, поэтому говорят, что такие устройства реализуют алгоритм маршрутизации от источника (source routing). При использовании мостов/коммутаторов с маршрутизацией от источника конечные узлы должны быть в курсе деления сети на сегменты и сетевые адаптеры, в этом случае должны в своем программном обеспечении иметь компонент, занимающийся выбором маршрута кадров.

За простоту принципа работы прозрачного моста/коммутатора приходится расплачиваться ограничениями на топологию сети, построенной с использованием устройств данного типа - такие сети не могут иметь замкнутых маршрутов - петель. Мост/коммутатор не может правильно работать в сети с петлями, при этом сеть засоряется зацикливающимися пакетами и ее производительность снижается.

Для автоматического распознавания петель в конфигурации сети разработан алгоритм покрывающего дерева (Spanning Tree Algorithm, STA). Этот алгоритм позволяет мостам/коммутаторам адаптивно строить дерево связей, когда они изучают топологию связей сегментов с помощью специальных тестовых кадров. При обнаружении замкнутых контуров некоторые связи объявляются резервными. Мост/коммутатор может использовать резервную связь только при отказе какой-либо основной. В результате сети, построенные на основе мостов/коммутаторов, поддерживающих алгоритм покрывающего дерева, обладают некоторым запасом надежности, но повысить производительность за счет использования нескольких параллельных связей в таких сетях нельзя.

6. Маршрутизаторы

Маршрутизатор (router) позволяет организовывать в сети избыточные связи, образующие петли. Он справляется с этой задачей за счет того, что принимает решение о передаче пакетов на основании более полной информации о графе связей в сети, чем мост или коммутатор. Маршрутизатор имеет в своем распоряжении базу топологической информации, которая говорит ему, например, о том, между какими подсетями общей сети имеются связи и в каком состоянии (работоспособном или нет) они находятся. Имея такую карту сети, маршрутизатор может выбрать один из нескольких возможных маршрутов доставки пакета адресату. В данном случае под маршрутом понимают последовательность прохождения пакетом маршрутизаторов. Например, на рисунке 1.11 для связи станций L2 сети LAN1 и L1 сети LAN6 имеется два маршрута: М1-М5-М7 и М1-М6-М7.

В отличии от моста/коммутатора, который не знает, как связаны сегменты друг с другом за пределами его портов, маршрутизатор видит всю картину связей подсетей друг с другом, поэтому он может выбрать правильный маршрут и при наличии нескольких альтернативных маршрутов. Решение о выборе того или иного маршрута принимается каждым маршрутизатором, через который проходит сообщение.

Для того, чтобы составить карту связей в сети, маршрутизаторы обмениваются специальными служебными сообщениями, в которых содержится информация о тех связях между подсетями, о которых они знают (эти подсети подключены к ним непосредственно или же они узнали эту информацию от других маршрутизаторов).

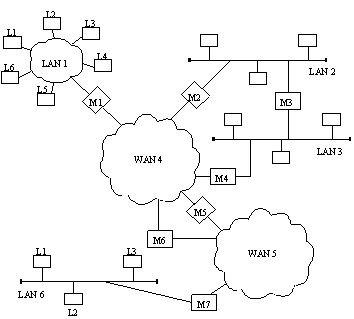

M1, M2, ... , M7 - маршрутизаторы LAN1, LAN2, LAN3, WAN4, WAN5, LAN6 - уникальные номера сетей в едином формате L1, L2, ... - локальные номера узлов (дублируются, разный формат)

Рис. 1.11. Структура интерсети, построенной на основе маршрутизаторов

Построение графа связей между подсетями и выбор оптимального по какому-либо критерию маршрута на этом графе представляют собой сложную задачу. При этом могут использоваться разные критерии выбора маршрута - наименьшее количество промежуточных узлов, время, стоимость или надежность передачи данных.

Маршрутизаторы позволяют объединять сети с различными принципами организации в единую сеть, которая в этом случае часто называется интерсеть (internet). Название интерсеть подчеркивает ту особенность, что образованное с помощью маршрутизаторов объединение компьютеров представляет собой совокупность нескольких сетей, сохраняющих большую степень автономности, чем несколько логических сегментов одной сети. В каждой из сетей, образующих интерсеть, сохраняются присущие им принципы адресации узлов и протоколы обмена информацией. Поэтому маршрутизаторы могут объединять не только локальные сети с различной технологией, но и локальные сети с глобальными.

Маршрутизаторы не только объединяют сети, но и надежно защищают их друг от друга. Причем эта изоляция осуществляется гораздо проще и надежнее, чем с помощью мостов/коммутаторов. Например, при поступлении кадра с неправильным адресом мост/коммутатор обязан повторить его на всех своих портах, что делает сеть незащищенной от некорректно работающего узла. Маршрутизатор же в таком случае просто отказывается передавать "неправильный" пакет дальше, изолируя дефектный узел от остальной сети.

Кроме того, маршрутизатор предоставляет администратору удобные средства фильтрации потока сообщений за счет того, что сам распознает многие поля служебной информации в пакете и позволяет их именовать понятным администратору образом. Нужно заметить, что некоторые мосты/коммутаторы также способны выполнять функции гибкой фильтрации, но задавать условия фильтрации администратор сети должен сам в двоичном формате, что достаточно сложно.

Кроме фильтрации, маршрутизатор может обеспечивать приоритетный порядок обслуживания буферизованных пакетов, когда на основании некоторых признаков пакетам предоставляются преимущества при выборе из очереди.

В результате, маршрутизатор оказывается сложным интеллектуальным устройством, построенным на базе одного, а иногда и нескольких мощных процессоров. Такой специализированный мультипроцессор работает, как правило, под управлением специализированной операционной системы.

7. Модульные многофункциональные концентраторы

При построении сложной сети могут быть полезны все типы коммуникационных устройств: и концентраторы, и мосты, и коммутаторы, и маршрутизаторы (сетевые адаптеры исключены из этого списка потому, что они необходимы всегда). Чаще всего отдельное коммуникационное устройство выполняет только одну основную функцию, представляя собой либо повторитель, либо мост, либо коммутатор, либо маршрутизатор. Но это не всегда удобно, так как в некоторых случаях более рационально иметь в одном корпусе многофункциональное устройство, которое может сочетать эти базовые функции и тем самым позволяет разработчику сети использовать его более гибко.

В идеале можно представить себе универсальное коммуникационное устройство, имеющее достаточное количество портов для подключения сетевых адаптеров, которые объединяются в группы с программируемыми функциями взаимоотношений между собой (по алгоритму повторителя, коммутатора или маршрутизатора). Однако известно, что всякая универсализация всегда вредит качеству выполнения узких специальных функций и, возможно поэтому, на современном уровне развития техники такое полностью универсальное устройство пока не появилось, хотя отдельное совмещение функций в одном устройстве иногда выполняется.

Так маршрутизаторы часто могут работать и в качестве мостов, в зависимости от того, как сконфигурировано администратором их программное обеспечение. А вот функции повторителя требуют высокого быстродействия, которое может быть достигнуто только на сугубо аппаратном уровне. Поэтому функции повторителя не объединяются с функциями моста или маршрутизатора.

Для совмещения функций может быть использован другой подход. В специальных устройствах - модульных концентраторах - отдельные компоненты, выполняющие одну из трех описанных основных функций, реализованы в виде модулей, устанавливаемых в общем корпусе. При этом межмодульные связи организуются не внешним образом, как это делается, когда модули представляют собой отдельные устройства, а по внутренним шинам единого устройства.

Модульные многофункциональные устройства часто называют концентраторами, подчеркивая их централизующую роль в сети. При этом термин "концентратор" используется не как синоним термина повторитель, а в более широком смысле. Нужно хорошо понимать в каждом конкретном случае функциональное назначение отдельных модулей такого концентратора. В зависимости от комплектации модульный многофункциональный концентратор может сочетать функции и повторителя (причем различных технологий), и моста, и коммутатора, и маршрутизатора, а может выполнять и только одну из них.

8. Функциональное соответствие видов коммуникационного оборудования уровням модели OSI

Лучшим способом для понимания отличий между сетевыми адаптерами, повторителями, мостами/коммутаторами и маршрутизаторами является рассмотрение их работы в терминах модели OSI. Соотношение между функциями этих устройств и уровнями модели OSI показано на рисунке 1.12.

Повторитель, который регенерирует сигналы, за счет чего позволяет увеличивать длину сети, работает на физическом уровне.

Сетевой адаптер работает на физическом и канальном уровнях. К физическому уровню относится та часть функций сетевого адаптера, которая связана с приемом и передачей сигналов по линии связи, а получение доступа к разделяемой среде передачи, распознавание МАС-адреса компьютера - это уже функция канального уровня.

Мосты выполняют большую часть своей работы на канальном уровне. Для них сеть представляется набором МАС-адресов устройств. Они извлекают эти адреса из заголовков, добавленных к пакетам на канальном уровне, и используют их во время обработки пакетов для принятия решения о том, на какой порт отправить тот или иной пакет. Мосты не имеют доступа к информации об адресах сетей, относящейся к более высокому уровню. Поэтому они ограничены в принятии решений о возможных путях или маршрутах перемещения пакетов по сети.

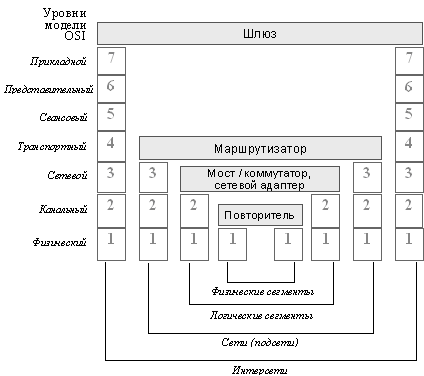

Рис. 1.12. Соответствие функций коммуникационного оборудования модели OSI

Маршрутизаторы работают на сетевом уровне модели OSI. Для маршрутизаторов сеть - это набор сетевых адресов устройств и множество сетевых путей. Маршрутизаторы анализируют все возможные пути между любыми двумя узлами сети и выбирают самый короткий из них. При выборе могут приниматься во внимание и другие факторы, например, состояние промежуточных узлов и линий связи, пропускная способность линий или стоимость передачи данных.

Для того, чтобы маршрутизатор мог выполнять возложенные на него функции ему должна быть доступна более развернутая информация о сети, нежели та, которая доступна мосту. В заголовке пакета сетевого уровня кроме сетевого адреса имеются данные, например, о критерии, который должен быть использован при выборе маршрута, о времени жизни пакета в сети, о том, какому протоколу верхнего уровня принадлежит пакет.

Благодаря использованию дополнительной информации, маршрутизатор может осуществлять больше операций с пакетами, чем мост/коммутатор. Поэтому программное обеспечение, необходимое для работы маршрутизатора, является более сложным.

На рисунке 1.12 показан еще один тип коммуникационных устройств - шлюз, который может работать на любом уровне модели OSI. Шлюз (gateway) - это устройство, выполняющее трансляцию протоколов. Шлюз размещается между взаимодействующими сетями и служит посредником, переводящим сообщения, поступающие из одной сети, в формат другой сети. Шлюз может быть реализован как чисто программными средствами, установленными на обычном компьютере, так и на базе специализированного компьютера. Трансляция одного стека протоколов в другой представляет собой сложную интеллектуальную задачу, требующую максимально полной информации о сети, поэтому шлюз использует заголовки всех транслируемых протоколов.
