В частности сетевой
адаптер является внешним интерфейсом ПК и служит для подключения его к каналу
связи для обмена информацией с другими ЭВМ, для работы в составе вычислительной
сети. В глобальных сетях функции сетевого адаптера выполняет модулятор- демодулятор.
Многие из
названных выше устройств относятся к условно выделенной группе - средствам
мультимедиа.
Средства
мультимедиа (multimedia- многосредовость) - это комплекс аппаратных и
программных средств, позволяющих человеку общаться с компьютером, используя
самые разные, естественные для себя среды: звук, видео, графику, тексты,
анимацию и др.
К средствам
мультимедиа относятся устройства речевого ввода и вывода информации; широко
распространенные уже сейчас сканеры (поскольку они позволяют автоматически вводить
в компьютер печатные тексты и рисунки); высококачественные видео- (video-) и
звуковые (sound-) платы, платы видеозахвата (videograbber), снимающие
изображение с видеомагнитофона или видеокамеры и вводящие его в ПК; высококачественные
акустические и видеовоспроизводящие системы с усилителями, звуковыми колонками,
большими видеоэкранами. Но, пожалуй, еще с большим основанием к средствам
мультимедиа относят внешние запоминающие устройства большой емкости на оптических
дисках, часто используемые для записи звуковой и видеоинформации.
Стоимость
компактных дисков (CD) при их массовом тиражировании невысока, а учитывая их
большую емкость (650 – 700 Мбайт, а новых типов 8 Гбайт и выше), высокие надежность
и долговечность, стоимость хранения информации на CD для пользователя
оказывается несравнимо меньшей, нежели на магнитных дисках. На компакт-дисках
организуются обширные базы данных, целые библиотеки; на CD представлены
словари, справочники, энциклопедии; обучающие и развивающие программы по
общеобразовательным и общим предметам.
CD широко
используется, например, при изучении иностранных языков, правил дорожного
движения, бухгалтерского учета, законодательства вообще и налогового
законодательства в частности. И все это сопровождается текстами и рисунками,
речевой информацией и мультипликацией, музыкой и видео. В чисто бытовом аспекте
CD можно использовать для хранения аудио- и видеозаписей, т. е. использовать
вместо плейерных аудиокассет и видеокассет. Следует упомянуть, конечно, и о
большом количестве программ компьютерных игр, хранимых на CD.
Таким образом,
CD-ROM открывает доступ к огромным объемам разнообразной и по функциональному
назначению, и по среде воспроизведения информации, записанной на компакт-дисках.
Прерывание
- временный останов выполнения одной программы в целях оперативного выполнения
другой, а в данный момент более важной (приоритетной) программы.
Прерывания
возникают при работе компьютеры постоянно. Достаточно сказать, что все
процедуры ввода-вывода информации выполняются по прерываниям, например
прерывания от таймера возникают и обслуживаются контроллером прерываний 18 раз
в секунду (естественно, пользователь их не замечает).
Контроллер
прерываний обслуживает процедуры прерывания, принимает запрос на прерывание
от внешних устройств, определяет уровень приоритета этого запроса и выдает
сигнал прерывания в МП. МП, получив этот сигнал, приостанавливает выполнение
текущей программы и переходит к выполнению специальной программы обслуживания
того прерывания, которое запросило внешнее устройство. После завершения
программы обслуживания восстанавливается выполнение прерванной программы.
Контроллер прерывания.
Внутримашинный системный интерфейс.
Внутримашинный
системный интерфейс - система связи и сопряжения узлов и блоков ЭВМ между
собой -представляет собой совокупность электрических линий связи (проводов),
схем сопряжения с компонентами компьютера, протоколов (алгоритмов) передачи и
преобразования сигналов.
Существует два
варианта организации внутримашинного интерфейса.
1. Многосвязный
интерфейс: каждый блок ПК связан с прочими блоками своими локальными
проводами; интерфейс применяется, как правило,только в простейших бытовых.
2.Односвязный
интерфейс: все блоки ПК связаны друг с другом через общую или системную
шину.
В подавляющем
большинстве современных ПК в качестве системного интерфейса используется системная шина. Структура и состав системной шины были рассмотрены ранее.
Важнейшими функциональными характеристиками системной шины являются :
количество обслуживаемых ею устройств и ее пропускная способность , т.е.
максимально возможная скорость передачи информации . Пропускная способность
шины зависит от ее разрядности ( есть шины 8-,16-,32- и 64- разрядные) и
тактовой частоты , на которой шина работает .
В качестве
системной шины в разных ПК использовались и могут использоваться:
шины
расширений - шины общего назначения, позволяющие подключать большое число
самых разнообразных устройств;
локальные
шины, специализирующиеся на обслуживании небольшого количества устройств
определенного класса.
Шины
расширений
Шина Multibus
1 имеет две модификации: PC/XT bus (personal Computer eXtended Technology
)- ПК с расширенной техлогией ) и PC/AT bus (PC Advachnology - ПК с усовершенствованной
технологией ).
Шина PC/XT
bus - 8-раазрядная шина данных и 20-разрядная шина адреса, рассчитанная на
тактовую частоту 4,77 МГц; имеет 3 линии для адаптерных прерываний и 3 канала
для прямого доступа в память ( каналы DMA - Direkt Memory Access). Шина адреса
ограничивала адресное пространство микропроцессора величиной 1 Мбайт .
Используется с МП 8086,8088.
Шина PC/At
bus- 16 разрядная шина данных и 24-разрядная шина адреса, рабочая тактовая
частота до 8 МГц , но может использоваться и МП с тактовой частотой 16 МГц ,так
как контроллер шины может делить частоту пополам ; имеет 7 линий для адаптерных
прерываний и 4 канала DMA . Используется с МП 80286
Шина ISA
( Industry Standard Architecture - архитектура промышленного стандарта ) -
16-разрядная шина данных и 24-разрядная шина адреса, рабочая тактовая частота
16 МГц, но может использоваться и МП с тактовой частотой 50 МГц (коэффициент
деления увеличен ); по сравнению с шинами PC/XT и PC /AT увеличено количество
линий аппаратных прерываний с 7 до 15 и каналов прямого доступа к памяти DMA с
7 до 11. Благодаря 24-разрядной шине адреса адресное пространство увеличилось с
1 до 16 Мбайт. Теоретическая пропускная способность шины данных равна 16 Мбайт
/с, но реально она ниже, около 3-5 Мбайт/с, ввиду ряда особенностей ее
использования. С появлением 32-разрядных высокоскоростных МП шина ISA стала
существенным препятствием увеличения быстродействия ПК.
Шина EISA
( Extended ISA ) - 32-разрядная шина данных и 32-разрядная шина адреса, создана
в 1989 г. Адресное пространство шины 4 Гбайта, пропускная способность 33 Мбайт
/с, причем скорость обмена по каналу МП- КЭШ -ОП определяется параметрами
микросхем памяти , увеличено число разъемов расширений , ( теоретически может
подключаться до 15 устройств , практически до- 10 ). Улучшена система прерываний
,шина EISA обеспечивает автоматическое конфигурирование системы и управление
DMA ; полностью совместима с шина ISA( есть разъемы для подключения ISA ) ,шина
поддерживает многопроцессорную архитектуру вычислительных систем. Шина EISA
весьма дорогая и применяется в скоростных ПК , сетевых серверах и рабочих
станциях.
Шина MCA (
Micro Channel Architecture) - 32-разрядная шина, созданная фирмой IBM в 1987 г.
для машин PC /2 , пропускная способность 76 Мбайт/с ,рабочая частота 10-20 Мгц.
По своим прочим характеристикам близка к шине EISA ,но не совместима ни с ISA,ни
с EISA. Поскольку ЭВМ PS/2 не получили широкого распространения, в первую
очередь ввиду отсутствия наработанного обилия прикладных программ, шина MCA
также используется не очень широко.
Локальные
шины
Современные
вычислительные системы характеризуются:
стремительным
ростом быстродействия микропроцессоров ( например, МП Pentium может выдавать
данные со скоростью 528 Мбайт /с по 64-разрядной шине данных ) и некоторых
внешних устройств ( так, для отображения цифрового полноэкранного видео с
высоким качеством необходима пропускная способность 22 Мбайт/с );
появлением
программ, требующих выполнения большого количества интерфейсных операций (например,
программы обработки графики в Windows , работа в среде Multimedia).
В этих
условиях пропускной способности шин расширения, обслуживающих одновременно
несколько устройств, оказалось недостаточно для комфортной работы
пользователей, ибо компьютеры стали подолгу "задумываться ".
Разработчики
интерфейсов пошли по пути создания локальных шин, подключаемых непосредственно
к шине МП, работающих на тактовой частоте МП, (но не на внутренней рабочей его
частоте) и обеспечивающих связь с некоторыми скоростными внешними по отношению
к МП, устройствами: основной и внешней памятью, видеосистемами и др.
Сейчас
существуют два основных стандарта универсальных локальных шин : VLB и PCI.
Шина VLB
(VЕSA Local Bus- локальная шина VESA) -разработана в 1992 г. Ассоциацией
стандартов видеооборудования (VESA - Video Electronics Standards Association) ,
поэтому часто ее называют шиной VESA.
Шина VLB
,по существу, является расширением внутренней шины МП для связи с видеоадаптером
и реже с винчестером, на подходе 64-разрядный вариант шины. Реальная скорость
передачи данных по VLB -80 Мбайт /с (теоретически достижимая - 132 Мбайт /с).
Недостатки
шины:
рассчитана на
работу МП 80386 ,80486 , не адаптирована для процессоров Pentium, Pentium Pro ,
Power PC;
жесткая
зависимость от тактовой частоты МП (каждая шина VLB рассчитана только на конкретную
частоту);
малое
количество подключаемых устройств - к шине VLB могут подключаться только четыре
устройства;
отсутствует
арбитраж шины - могут быть конфликты между подключаемыми устройствами.
Шина PCI (Peripheral Component Interconnect - соединение внешних устройств)-
разработана в 1993 г. фирмой Intel.
Шина PCI
является на много более универсальной, чем VLB. Имеет свой адаптер, позволяющий
ей настраиваться на работу с любым МП: 80486, Pentium , Pentium Pro , Power PC
и др.; она позволяет подключать 10 устройств самой разной конфигурации с
возможностью автоконфигурирования, имеет свой "арбитраж", средства
управления передачей данных. Шина PCI пока еще весьма дорогая.
Разрядность
PCI -32 бита с возможностью расширения до 64 бит, теоретическая пропускная
способность 132 Мбайта/с (реальная вдвое ниже).
Шина PCI хотя
и является локальной, выполняет и многие функции шины расширения, в частности,
шины расширения ISA, EISA, MCA (а она совместима сними) при наличии шины PCI
подключаются не посредственно к МП (как это имеет место при использовании шины
VLB ) а к самой шине PCI (через интерфейс расширения).
Варианты
конфигурации систем с шинами VLB и PCI показаны соответствено на рис. 4.3 и
4.4. Следует иметь ввиду ,что использование в ПК шин VLB и PCI возможно только
при наличии соответствующей VLB - или PCI-материнской платы. Выпускаются
материнские платы с мультишинной структурой, позволяющей использовать ISA/EISA
, VLB и PCI , так называемые материнские платы с шиной VIP (по начальным буквам
VLB , ISA и PCI ).
Но в настоящее
время платы с шинами VLB не производится и отмирает
шина ISA, появились новые шины, такие как AGP, предназначенные для видеоадаптеров с высокой пропускной
способностью или так называемые 3D ускорители.
Функциональные
устройства ПК
Основными
характеристиками ПК являются:
1.Быстродействие,
производительность, тактовая частота.
Единицами
измерения быстродействия служат:
МИПС (MIPC -Vega
Instruction Per Second)- миллион операций над числами с фиксированной запятой
(точкой):
МФЛОПС
(MFLOPS- Mega Floating Operations Second)- миллион операций над числами с плавающей
запятой (точкой);
КОПС (KOPS- Kilo
Operations Per Second)-для низкопроизводительных ЭВМ - тысяча неких усредненных
операций над числами;
ГФЛОПС (GFLOPS
- Gigа Floating Operations Per Second) -миллиард операций в секунду над числами
с плавающей запятой (точкой).
Оценка
производительности ЭВМ всегда приблизительная, ибо при этом ориентируются на
некоторые усредненные или, наоборот, на конкретные виды операций. Реально при
решении различных задач используются и различные наборы операций. Поэтому для
характеристики ПК вместо производительности обычно указывают тактовую частоту,
более объективно определяющую быстродействие машины. И так как каждая операция
требует для своего выполнения вполне определенного количество тактов. Зная
тактовую частоту, можно достаточно точно определить время выполнения любой
машинной операции.
2. Разрядность
машины и кодовых шин интерфейса.
Разрядность-это
максимальное количество разрядов двоичного числа, над которым одновременно может
выполняться машинная операция, в том числе и операция передачи информации; чем
больше разрядность, тем, при прочих равных условиях, будет больше и производительность
ПК.
3. Типы
системного и локальных интерфейсов.
Разные типы
интерфейсов обеспечивают разные сроки передачи информации между узлами машины,
позволяют подключать разное количество внешних устройств и различные их виды.
4. Емкость
оперативной памяти.
Емкость
оперативной памяти измеряется чаще всего в мегабайтах (Мбайт). Напоминаем: 1
Мбайт = 1024 Кбайта = 1024 байт.
Многие
современные прикладные программы при оперативной памяти емкостью меньше 32 Мбайл
просто не работают, либо работают, но очень медленно.
Следует иметь
в виду, что увеличение емкости основной памяти в два раза, помимо всего
прочего, дает повышение эффективной производительности ЭВМ при решении сложных
задач примерно в 1,7 раза.
5. Емкость
накопителя на жестких магнитных дисках. (винчестера).
Емкость
винчестера измеряется обычно в мегабайтах или гигабайтах (1 Гбайт = 1024
Мбайта).
6. Тип и
емкость накопителей на гибких магнитных дисках и лазерных компакт дисков.
Сейчас
применяются накопители на гибких магнитных дисках, использующие дискеты размером
3,5 и 5,25 дюйма (практически уже не применяются) (1 дюйм = 25,4 мм). Первые
имеют стандартную емкость 1,44 Мбайта, вторые 1,2 Мбайта. Также применяются
накопители на компакт дисках в связи с их низкой стоимостью и большой емкостью,
размером 650 и 700 Мb, применяются лазерные
перезаписываемые диски CD-RW
емкостью 650 – 700 Mb. Применяются и такой тип
накопителя как DVD. Высокие технологии и высокая
стоимость, но и большая емкость до 24 Gb.
7. Виды и
емкость КЭШ-памяти.
КЭШ-память -
это буферная, недоступная для пользователей быстродействующая память, автоматически
используемая компьютером для ускорения операций с информацией, хранящейся в
более медленно действующих запоминающих устройствах. Например, для ускорения
операций с основной памятью организуется регистровая КЭШ-память внутри микропроцессора
(КЭШ-память первого уровня) или вне микропроцессора на материнской плате
(КЭШ-память второго уровня); для ускорения операций с дисковой памятью организуется
КЭШ-память на ячейка электронной памяти.
Следует иметь
в виду, что наличие КЭШ-памяти емкостью 256 Кбайт увеличивает производительность
ПК примерно на 20%. Встречается емкость КЭШ-памяти и 512 Кбайт.
8. Тип
видеомонитора (дисплея) и видеоадаптера.
9. Тип
принтера.
10. Наличие
математического сопроцессора.
Математический
сопроцессор позволяет в десятки раз ускорить выполнение операций над двоичными
числами с плавающей запятой и над двоично-кодированными десятичными числами.
11. Имеющееся
программное обеспечение и вид операционной системы.
12.
Аппаратная и программная совместимость с другими типами ЭВМ.
Аппаратная и
программная совместимость с другими типами ЭВМ означает возможность использования
на компьютере соответственно тех же технических элементов и программного
обеспечения, что и на других типах машин.
13. Возможность
работы в вычислительной сети.
14. Взможность
работы в многозадачном режиме.
Многозадачный
режим позволяет выполнять вычисления одновременно по нескольким программам
(многопрограммный режим) или для нескольких пользователей (многопользовательский
режим). Совмещение во времени работы нескольких устройств машины, возможное в таком
режиме, позволяет значительно увеличить эффективное быстродействие ЭВМ.
15. Надежность.
Надежность -
это способность системы выполнять полностью и правильно все заданные ей
функции. Надежность ПК измеряется обычно средним временем наработки на отказ.
16.Стоимость.
17.
Габариты и масса
II. Микропроцессоры.
Микропроцессор,
иначе, центральный процессор.
|
Центральный
процессор (CPU, от англ. Central Processing Unit) — это основной рабочий
компонент компьютера, который выполняет арифметические и логические операции,
заданные программой, управляет вычислительным процессом и координирует работу
всех устройств компьютера.
|
Центральный
процессор в общем случае содержит в себе:
-
арифметико-логическое устройство;
- шины данных
и шины адресов;
- регистры;
- счетчики
команд;
- кэш — очень
быструю память малого объема (от 8 до 512 Кбайт);
-
математический сопроцессор чисел с плавающей точкой.
Современные
процессоры выполняются в виде микропроцессоров. Физически микропроцессор представляет
собой интегральную схему — тонкую пластинку кристаллического кремния
прямоугольной формы площадью всего несколько квадратных миллиметров, на которой
размещены схемы, реализующие все функции процессора. Кристалл-пластинка обычно
помещается в пластмассовый или керамический плоский корпус и соединяется
золотыми проводками с металлическими штырьками, чтобы его можно было присоединить
к системной плате компьютера.
В
вычислительной системе может быть несколько параллельно работающих процессоров;
такие системы называются многопроцессорными.
Первый
микропроцессор был выпущен в 1971 г. фирмой Intel (США) - МП 4004. В настоящее
время выпускается несколько сотен различных микропроцессоров, но наиболее популярными
и распространенными являются микропроцессоры фирмы Intel и AMD.
Структура микропроцессора
Устройство
управления
Устройство
управления является функционально наиболее сложным устройством ПК. Он
вырабатывает управляющие сигналы, поступающие по кодовым шинам инструкций во
все блоки машины.
Упрощенная
функциональная схема УУ показана на рис. 4.5. Здесь представлены:
Регистр
команд - запоминающий регистр, в котором хранится код команды: код выполняемой
операции и адреса операндов, участвующих в операции. Регистр команд расположен
в интерфейсной части МП, в блоке регистров команд.
Дешифратор
операций - логический блок, выбирающий в соответствии с поступающим из регистра
команд кодом операции (КОП) один из множества имеющихся у него выходов.
Постоянное
запоминающее устройство микропрограмм - хранит в своих ячейках управляющие
сигналы (импульсы), необходимые для выполнения в блоках ПК операций обработки
информации. Импульс по выбранному дешифратором операций в соответствии с кодом
операции считывает из ПЗУ микропрограмм необходимую последовательность
управляющих сигналов.
Узел
формирования адреса (находится в интерфейсной части МП)- устройство, вычисляющее
полный адрес ячейки памяти (регистра) по реквизитам, поступающим из регистра команд
и регистров МПП.
Кодовые шины
данных, адреса и инструкций - часть внутренней шины микропроцессора. В общем случае
УУ формирует управляющие сигналы для выполнения следующих основных процедур.
выборки из
регистра-счетчика адреса команды МПП адреса ячейки ОЗУ, где хранится очередная
команда программы;
выборки ИЗ
ячеек ОЗУ кода очередной команды и приема считанной команды в регистр команд;
расшифровки
кода операции и признаков выбранной команды;
считывания из
соответствующих расшифрованному коду операции ячеек ПЗУ микропрограмм управляющих
сигналов (импульсов) , определяющих во всех блоках машины процедуры выполнения
заданной операции, и пересылки управляющих сигналов в эти блоки;
считывания из
регистра команд и регистров МПП отдельных составляющих адресов операндов
(чисел), участвующих в вычислениях, и формирования полных адресов операндов;
выборки
операндов (по сформированным адресам ) и выполнения заданной операции обработки
этих операндов;
записи
результатов операции в память;
формирования
адреса следующей команды программы.
Арифметико-логическое
устройство
Арифметикo-логическое устройство предназначено для выполнения
арифметических и логических операций преобразования информации.
Функционально
АЛУ (рис. 2) состоит обычно из двух регистров, сумматора и схем управления
(местного устройства управления).

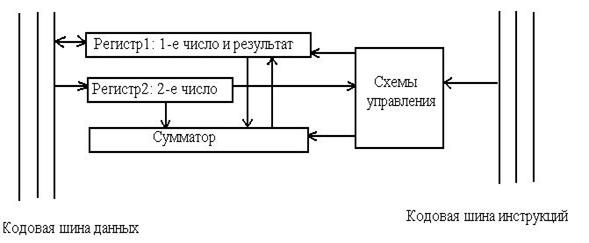

Рис. 2. Функциональная
схема АЛУ
Сумматор -
вычислительная схема, выполняющая процедуру сложения поступающих на ее вход
двоичных кодов; сумматор имеет разрядность двойного машинного слова.
Регистры
быстродействующие ячейки памяти различной длины: регистр 1 (Pr1) имеет разрядность
двойного слова, а регистр 2 (Pr2)-разрядность слова.
При выполнении
операции в Pr1 помещается первое число, участвующее в операции, а по завершении
операции - результат; в Pr2- второе число, участвующее в операции (по завершении
операции информация в нем не изменяется). Регистр 1 может принимать информацию
с кодовых шин данных, и выдавать информацию с этих шин.
Схемы
управления принимают по кодовым шинам инструкций управляющие сигналы от
устройства управления и преобразуют их в сигналы для управления работой
регистров и сумматора АЛУ.
АЛУ выполняет
арифметические операции (+,-,*,:)только над двоичной информацией с запятой, фиксированной
после последнего разряда, т.е. только над целыми двоичными числами.
Выполнение
операций над двоичными числами с плавающей запятой и над двоично-кодированными
десятичными числами осуществляется или с привлечением математического
сопроцессора, или по специально составленным программам.
Микропроцессорная
память
Микропроцессорная
память - память небольшой емкости, но чрезвычайно высокого быстродействия
(время обращения к МПП, т.е. время, необходимое на поиск, запись или считывание
информации из этой памяти, измеряется наносекундами).
Она
предназначена для кратковременного хранения, записи и выдачи информации, непосредственно
в ближайшие такты работы машины участвующей в вычислениях; МПП используется для
обеспечения высокого быстродействия машины, ибо основная не всегда обеспечивает
скорость записи, поиска и считывания информации, необходимую для эффективной работы
быстродействующего микропроцессора.
Микропроцессорная
память состоит из быстродействующих регистров с разрядностью не менее машинного
слова. Количество и разрядность регистров в разных микропроцессорах различны.
Регистры
микропроцессора делятся на регистры общего назначения и специальные.
Специальные
регистры применяются для хранения различных адресов (адреса команды, например),
признаков результатов выполнения операций и режимов работы ПК (регистр флагов,
например) и др.
Регистры
общего назначения являются универсальными и могут использоваться для хранения
любой информации, но некоторые из них тоже должны быть обязательно задействованы
при выполнении ряда процедур.
Интерфейсная
часть микропроцессора
Интерфейсная
часть МП предназначена для связи и согласования МП системной шиной ПК, а также
для приема, предварительного анализа команд выполняемой программы и формирования
полных адресов операндов и команд.
Интерфейсная
часть включает в свой состав адресные регистры МПП, узел формирования адреса,
блок регистров команд, являющийся буфером команд в МП, внутреннюю интерфейсную
шину МП и схемы управления шиной и портами ввода-вывода.
Порты
ввода-вывода - это пункты системного интерфейса ПК, через которые МП обменивается
информацией с другими устройствами. Всего портов у МП может быть 65536. Каждый
порт имеет адрес - номер порта, соответствующий адресу ячейки памяти,
являющейся частью устройства ввода-вывода, использующего этот порт, а не частью
основной памяти компьютера.
Порт
устройства содержит аппаратуру сопряжения и два регистра памяти - для обмена
данными и обмена управляющей информацией. Некоторые внешние устройства
используют и основную память для хранения больших объемов информации,
подлежащей обмену. Многие стандартные устройства (НЖМД, НГМД, клавиатура, принтер,
сопроцессор и др.) имеют постоянно закрепленные за ними порты ввода-вывода.
Схема
управления шиной и портами выполняет следующие функции:
-
формирование адреса порта и управляющей информации для него (переключение порта
на прием или передачу и др.);
- прием
управляющей информации от порта, информации о готовности порта и его состоянии;
- организацию
сквозного канала в системном интерфейсе для данных между портом устройства
ввода-вывода и МП.
Схема
управления шиной и портами использует для связи с портами кодовые шины инструкций,
адреса и данных системной шины: при доступе к порту МП посылает сигнал по КШИ,
который оповещает все устройства ввода-вывода, что адрес на КША является
адресом порта, а затем посылает и сам адрес порта. То устройство, адрес порта
которого совпадает, дает ответ о готовности, после чего по КШД осуществляется
обмен данными.
Последовательность работы блоков ПК
Программа
хранится во внешней памяти ПК. При запуске программы в работу пользователь
выдает запрос на ее исполнение в дисковую операционную систему (DOS- Disc Operation
System) компьютера. Запрос пользователя - это ввод имени исполняемой программы
в командную строку на экране дисплея. Главная программа DOS-Command.com
обеспечивает перезапись машинной (исполняемой) программы из внешней памяти в
ОЗУ, в которой находится начало (первая команда) этой программы.
После этого
автоматически начинается выполнение команд программы друг за другом. Каждая программа
требует для своего исполнения нескольких тактов работы машины (такты определяются
периодом следования импульсов от генератора тактовых импульсов). В первом такте
выполнения любой команды производятся считывание кода самой команды из ОЗУ по
адресу, установленному в регистре-счетчике адреса, и запись этого кода в блок
регистров команд устройства управления. Содержание второго и последующих тактов
исполнения определяется результатами анализа команды, записанной в блок
регистров команд, т. е. зависит уже от конкретной команды.
Пример. При выполнении ранее рассмотренной машинной команды
|
Главная
Документация
Файлы
Информация
