Автомат для дозарядки АБ

Устройство не боится кратковремен­ных замыканий в цепи нагрузки и об­рывов в ней. Приняты меры для защи­ты устройства при ошибочном подклю­чении аккумуляторной батареи в об­ратной полярности.

Авторский вариант устройства пред­назначен для работы с аккумуляторной батареей 6СТ-60, поэтому зарядный ток выбран равным 3 А. Для исполь­зования устройства с наиболее рас­пространенной батареей 6СТ-55, дос­таточно снизить величину тока заряд­ки до 2,75 А.

Схема зарядного устройства приведе­на на рис.3.1. Она содержит блок питания, выполненный по простой и хорошо за­рекомендовавшей себя схеме с гасящим конденсатором. Микросхемный стабили­затор напряжения DA1 обеспечивает питанием цифровую часть устройства. На элементах DD1.1 и DD1.2 собран формирователь прямоугольных импуль­сов частотой 50 Гц. Счетчики DD2.1, DD3 совместно с элементами DD1.3, DD1.4 образуют таймер, определяющий периодичность контроля за ростом на­пряжения на заряжаемой аккумулятор­ной батарее. Двоичные счетчики DD5.1 и DD5.2 совместно с резистивной мат­рицей R11 .R20 образуют управляемый генератор ступенчато возрастающего напряжения, используемого в качестве опорного для определения с помощью компаратора DA2 прекращения роста напряжения на аккумуляторной батарее. Двоичный счетчик DD2.2 вырабатывает сигнал на выключение устройства при постоянстве напряжения на батарее в течение заданного времени. На транзи­сторах VT1, VT2 собран узел управле­ния реле К1.

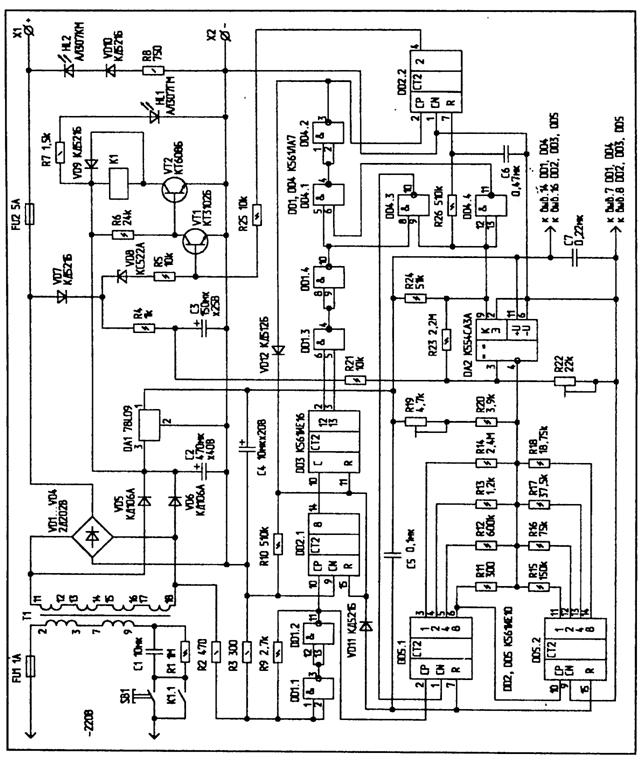

Рис.3.1

Светодиод HL1 зеленого цвета инди­цирует включение устройства. Свето­диод HL2 красного цвета зажигается при ошибочном подключении батареи в обратной полярности. После исправ­ления ошибки потребуется сменить предохранитель FU2.

Проследим работу устройства. Перед включением его в сеть необходимо под­ключить к зажимам Х1 и Х2 аккумулятор­ную батарею. Далее нажимают кнопку SB1. Через замкнутые контакты кнопки и конденсатор С1 на трансформатор Т1 подается напряжение сети. Ко вторич­ной обмотке трансформатора подклю­чен выпрямительный мост на диодах VD1 .VD4, с которого снимается пуль­сирующее напряжение, создающее ток зарядки аккумуляторной батареи. Два диода этого моста совместно с диода­ми VD5, VD6 образуют второй выпрями­тельный мост, постоянное напряжение с которого после сглаживания конден­сатором СЗ подается для питания узла на транзисторах VT1, VT2. Цифровая часть устройства залитана от микро­схемного стабилизатора DA1, обеспечи­вающего высокую стабильность и низ­кий уровень пульсаций выходного на­пряжения.

Начинается зарядка аккумуляторной батареи. Через диод VD7 пульсирую­щее напряжение поступает на фильтр низких частот R4-C3, снижающий пуль­сации до уровня, при котором они не оказывают заметного влияния на рабо­ту компаратора DA2. С конденсатора СЗ постоянное напряжение, пропорци­ональное напряжению на клеммах за­ряжаемой батареи, через резистивный делитель напряжения R21-R22 посту­пает на неинвертирующий вход компа­ратора DA2 (вывод 3). На инвертиру­ющий вход компаратора (вывод 4) по­ступает напряжение с резистивной матрицы R11 .R20. В момент включе­ния устройства дифференцирующая цепь C5-R10 формирует импульс по­ложительной полярности, который об­нуляет все счетчики, за исключением DD2.2. Поэтому напряжение на выхо­де резистивной матрицы минимально и заведомо меньше напряжения, по­ступающего на вывод 3 DA2. На выхо­де компаратора (вывод 9) при этом высокий уровень, который через рези­стор R26 поступает на вход R (вывод 7) счетчика DD2.2, обнуляя также и его. Напряжение низкого уровня с выхода DD2.2 (вывод 4) через резистор R25 поступает на базу транзистора VT1, закрывая его. Транзистор VT2 при этом открывается, срабатывает реле К1 и своими контактами блокирует контак­ты кнопки SB1.

Через резистивный делитель R2-R3 на формирователь прямоугольных им­пульсов, выполненный на элементах DD1.1 и DD1.2, поступает пульсирующее напряжение частотой 50 Гц. С выхода, формирователя импульсы подаются на входы счетчиков DD2.1 и DD5.1. Счет­чик DD2.1 совместно со счетчиком DD3 и элементами DD1.3, DD1.4 образуют таймер, отсчитывающий часовые про­межутки времени. С целью некоторого упрощения схемы, цикл выбран равным примерно 65 минутам, что практически не влияет на режим зарядки аккумуля­торной батареи.

Пока таймер не отсчитал заданный интервал времени, на выходе элемен­та DD1.4 будет присутствовать логический "0" и, следовательно, на выхо­де элемента DD4.3 и входе CN (вывод 1) счетчика DD5.1 будет логическая "1", запрещающая работу счетчика. Через час на выходе элемента DD1.4 появит­ся напряжение высокого уровня. Эле­мент DD4.3 переключится и разрешит работу счетчика DD5.1, а также связан­ного с ним счетчика DD5.2. На выходе резистивной матрицы начнет формиро­ваться ступенчато возрастающее (в такт входным импульсам) напряжение. Его минимальная величина (при логическом "0" на всех выходах счетчиков) выстав­ляется резистором R19 в процессе ре­гулировки, а максимальная — практи­чески равна напряжению питания счет­чиков DD5.1, DD5.2. Весь диапазон вы­ходного напряжения матрицы разбит на 256 ступеней по 16 .18 мВ.

Компаратор DА2 сравнивает напря­жение на своем неинвертирующем вхо­де, которое пропорционально напря­жению на аккумуляторной батарее, с напряжением на выходе матрицы. Как только эти напряжения сравняются, компаратор переключится, и на его выходе появится напряжение низкого уровня. Элемент DD4.3 также переклю­чится, и логическая "1" с его выхода запретит работу счетчика DD5.1. Таким образом, на инвертирующем входе компаратора зафиксируется напряже­ние, пропорциональное напряжению на заряжаемой аккумуляторной бата­рее на данный момент времени.

При переключении компаратора пере­ключится логический элемент DD4.4. Логическая "1" с его выхода поступит на вход (вывод 6) элемента DD4.1, на втором входе которого (вывод 5) так­же присутствует логическая "1". Эле­менты DD4.1, DD4.2 переключатся, высокий уровень напряжения с выхо­да DD4.2 через диод VD12 обнулит счетчики DD2.1 и DD3, возвращая их и связанные с ними логические элемен­ты DD1.3. DD1.4, DD4.1, DD4.2 в ис­ходное состояние.

Импульс положительной полярнос­ти с выхода элемента DD4.2 поступит также на вход СР счетчика DD2.2 (вы­вод 2), однако счетчик не изменит сво­его состояния, поскольку на его входе R (вывод 7) в течение некоторого вре­мени, определяемого постоянной раз­ряда конденсатора С6 через резистор R26, поддерживается высокий уровень напряжения.

По мере зарядки аккумуляторной батареи напряжение на ней постепен­но увеличивается. Пропорционально увеличивается напряжение на неинвер­тирующем входе компаратора DA2. Когда оно превысит напряжение на

инвертирующем входе, компаратор пе­реключится, на его выходе вновь по­явится напряжение низкого уровня, и при появлении на выходе элемента DD1.4 логической "1" описанный выше процесс повторится вновь.

Так будет продолжаться до тех пор, пока рост напряжения на аккумулятор­ной батарее не прекратится (строго говоря — пока изменение напряжения на неинвертирующем входе компарато­ра не выйдет за пределы текущей "сту­пеньки" на выходе резистивной матри­цы R11 .R20). В этом случае появле­ние на выходе элемента DD1.4 напря­жения логической "1" не вызовет пере­ключения элемента DD4.3. Счетчики DD5.1, DD5.2 и компаратор останутся в прежнем состоянии, конденсатор С6 разряжен. Поэтому импульс положи­тельной полярности, поступивший с выхода элемента DD4.2 на выход СР счетчика DD2.2, будет им "учтен". При повторении (через час), той же ситуа­ции, на выходе 2 (вывод 4) счетчика по­явится напряжение высокого уровня, которое поступит через резистор R25 на базу транзистора VT1, что вызовет отпускание якоря реле К1 и отключе­ние устройства от сети.
