Мультивибраторы

На временных диаграммах рис. 17.1, б описанные процессы соответствуют моменту времени t = 0. Теперь конденсатор СБ2 быстро заряжается по цепи +ЕK — эмиттер — база транзистора VTl — CБ2 — RК2 — ЕK до напряжения Ек. Конденсатор СБ1 заряженный в предыдущий период, перезаряжается через резистор RБ2 и открытый транзистор VT1 током источника питания Ек и напряжение на нем стремится уменьшиться до — Ек (см. график для UБ2). В момент времени t1 напряжение = UБ2 меняет знак, что вызывает отпирание транзистора VT2 и появление IK2. Увеличение тока IK2 приводит к процессу, аналогичному описанному ранее при увеличении тока IK1. В результате транзистор VT2 входит в режим насыщения, а транзистор VT1 — в режим отсечки (второе временно устойчивое состояние равновесия). В промежутке времени tx —12 происходит заряд конденсатора СБ1 и перезаряд конденсатора СБ2.

Таким образом, переходя периодически из одного временно устойчивого состояния равновесия в другое, мультивибратор, формирует выходное напряжение, снимаемое с коллектора любого транзистора, почти прямоугольной формы.

Схема автоколебательного мультивибратора приведена на рис.33а. Он состоит из инвертирующего триггера Шмитта, охваченного отрицательной обратной связью с помощью интегрирующей RC-цепочки.

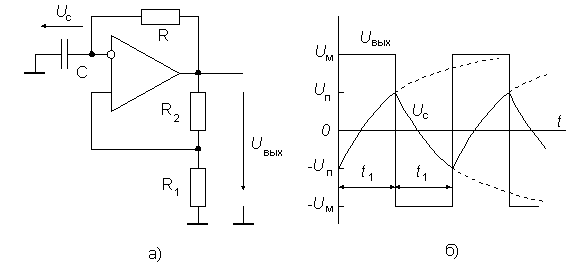

Рис. 33. Схема мультивибратора (а) и временнaя диаграмма его работы (б)

Когда напряжение uc достигает порога срабатывания триггера Шмитта, схема переключается и ее выходное напряжение скачком принимает противоположное значение. При этом конденсатор начинает перезаряжаться в противоположном направлении, пока его напряжение не достигнет другого порога срабатывания. Схема переключается в первоначальное состояние (рис. 33б).

Анализ схемы мультивибратора позволяет записать дифференциальное уравнение:

(38)

При начальных условиях uc(0) = –Uп решение этого уравнения имеет вид:

Значение напряжения, равное порогу срабатывания триггера Шмитта (условие uc(t)=Uп), будет достигнуто спустя время

t1 = RCln[1 + 2R1/R2].

Период колебаний мультивибратора, таким образом, равен

T = 2t1 = 2RCln[1 + 2R1/R2]. (39)

Как видно из последней формулы, период колебаний мультивибратора не зависит от напряжения Uм, которое, в свою очередь определяется напряжением питания Uпит. Поэтому частота колебаний мультивибратора на ОУ мало зависит от питающего напряжения.

Еще одной распространённой схемой генераторов на логических элементах является схема мультивибратора. В этой схеме для реализации положительной обратной связи используется два инвертора. Каждый из усилителей осуществляет поворот фазы генерируемого сигнала на 180°. В результате реализуется баланс фаз. Схема мультивибратора приведена на рисунке 1.

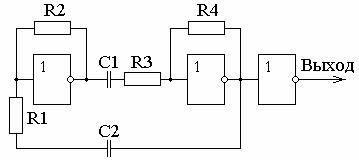

Рисунок 1. Схема мультивибратора, выполненная на двух логических инверторах.

Коэффициент усиления каждого из усилителей определяется соотношением резисторов R2/R1 и R4/R3. В этой схеме возможна независимая регулировка частоты и скважности генерируемых колебаний. Длительность импульсов и длительность паузы между импульсами регулируется независимо при помощи RC цепочек R1 C2 и R3 C1. Период следования импульсов Т определяется как сумма двух времен заряда конденсаторов:

Т = tзар1 + tзар2,

где tзар1 =R2C2 ln(U1/Uпор); tзар2 =R4C1 ln(U1/Uпор).

Если скважность генерируемых колебаний не важна, то можно упростить схему мультивибратора, использовав второй инвертор по прямому назначению. Так как при реализации схемы генератора нас интересует максимальный петлевой коэффициент усиления, то последовательный резистор мы тоже можем исключить. Для обеспечения автоматического запуска генератора в схеме остается резистор, включенный с выхода на вход первого инвертора. В этом случае схема мультивибратора примет вид, показанный на рисунке 2.

Рисунок 2 – Упрощённая схема мультивибратора.

В этой схеме возможно задавать только частоту генерируемых импульсов. Она будет определяться произведением R1 C1. Скважность генерируемых импульсов будет зависеть только от соотношения токов нуля и единицы выбранного логического элемента.

Период Т импульсов, вырабатываемых мультивибратором, определяется в первом приближении постоянной времени t = RC (Т = а t, где а обычно имеет значение 1 .2). Частоту следования импульсов можно оценить (с точностью до 10 %) из выражения f = 1/2RC.

Достаточно часто требуется получить генератор, выходная частота которого могла бы изменяться в достаточно широких пределах. В этом случае в качестве частотозадающего элемента в генераторе может быть использован элемент с изменяемыми параметрами, например варикап или полевой транзистор. Схема такого генератора, управляемого напряжением, приведена на рисунке 7.

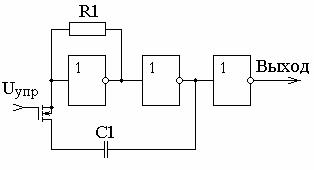

Рисунок 7. Схема генератора, управляемого напряжением.

Учитывая, что сопротивление полевого транзистора может изменяться в пределах от 10 Ом до 10 МОм, генерируемая частота тоже может изменяться в десятки и сотни раз. Однако следует учесть, что такой генератор может быть использован только в цифровых схемах, так как его спектральные характеристики оставляют желать лучшего. Обычно такая схема используется в цепях умножения частоты внутри цифровых микросхем повышенной производительности. Примером специализированных микросхем - генераторов могут служить микросхемы 531ГГ1 и 564ГГ1.

В схеме на мультивибраторе можно использовать и кварцевую стабилизацию частоты. Для этого нужно кварцевый резонатор включить в цепь обратной связи. Схема мультивибратора с кварцевой стабилизацией частоты приведена на рисунке 8.

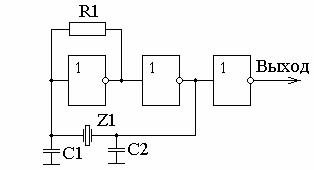

Рисунок 8. Схема мультивибратора с кварцевой стабилизацией частоты.

При применении такой схемы кварцевого генератора следует учитывать, что кварцевый резонатор в ней работает на частоте последовательного резонанса, которая отличается от частоты параллельного резонанса, используемого в осцилляторной схеме генератора.
