Тиристоры. Регуляторы мощности и управляемые выпрямители на тиристорах

8. Предельная скорость нарастания анодного тока . Если анодный ток будет быстро нарастать, то p-n переходы будут загружаться током неравномерно, вследствие чего будет происходить местный перегрев и тепловой пробой .

9. Предельная скорость нарастания анодного напряжения . Если предельная скорость нарастания анодного напряжения будет больше паспортной, тиристор может самопроизвольно открыться от электромагнитной помехи.

10. Управляющий ток отпирания – это ток, который необходимо подать, чтобы тиристор открылся без «колена».

11. Управляющее напряжение отпирания – это напряжение, которое необходимо подать, чтобы тиристор открылся без «колена».

Глава 2. Применение тиристоров в регуляторах мощности

2.1. Общие сведения о различных регуляторах

Тиристоры имеют широкий диапазон применений (регуляторы мощности, управляемые выпрямители, генераторы импульсов и др.), выпускаются с рабочими токами от долей ампера до тысяч ампер и с напряжениями включения от единиц до тысяч вольт.

Регулировка выходного напряжения выпрямителя может осуществляться разными способами. Регулируемый трансформатор или автотрансформатор, включенный в схему выпрямителя, дает возможность изменять амплитуду переменного напряжения, подводимого к вентилям, и тем самым устанавливать желаемое выпрямленное напряжение.

Однако такие трансформаторы громоздки и имеют малую надежность из-за переключаемых или скользящих контактов.

Регулировка постоянного напряжения на нагрузке, достигаемая делителем напряжения или реостатом, включенным между выходом выпрямителя и нагрузкой, связана с большими потерями мощности.

2.2. Процесс управления напряжением при помощи тиристора

Свободным от недостатков методов, перечисленных в 2.2, является метод, основанный на управлении вентилями выпрямителя. В качестве управляемых вентилей в настоящее время широко применяют тиристоры.

Моментом включения тиристора можно управлять подавая управляющий импульс тока на n-р-переход, прилегающий к катоду.

При прохождении тока нагрузки через открытый тиристор все три его n-р-перехода смещены в прямом направлении, и управляющий электрод перестает влиять на процессы, происходящие в тиристоре. При спадании прямого тока тиристора до нуля после рассасывания заряда неосновных носителей в базовых областях тиристор запирается, и управляющие свойства восстанавливаются.

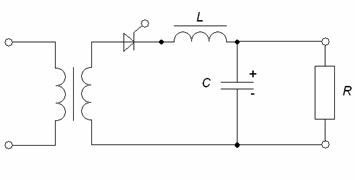

Рис. 2.1.1. Схема включения тиристора.

Рис. 2.1.2. Вольтамперная характеристика тиристора.

В схеме, содержащей источник питания Е, тиристор VS и резистор нагрузки R (рис. 2.1.1), возможны два устойчивых состояния, одно из которых соответствует открытому, а второе – закрытому тиристору. Наложение характеристики цепи резистор-источник на характеристики тиристора (рис. 2.1.2) позволяет получить прямые токи отключенного (точка А) и включенного (точка В) тиристора. Повышение напряжения источника от 0 до E при Iу=0 вызывает перемещение рабочей точки по нижней ветви характеристики до точки А. Если подать управляющий импульс тока амплитудой и длительностью, достаточной для поддержания этого тока на время открывания тиристора, то рабочая точка перейдет в точку, соответствующую открытому состоянию тиристора.

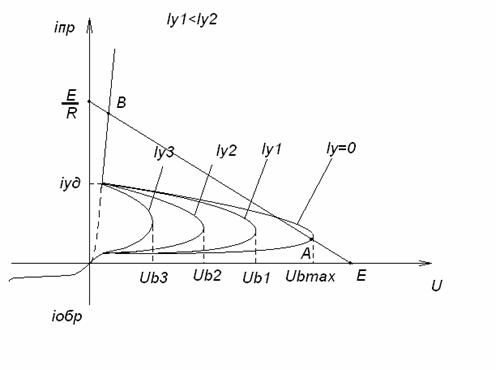

Рис.2.1.3. Наложение характеристики цепи резистор-источник на характеристики тиристора.

Спад открывающего импульса тока в цепи управления не влияет на процессы в открытом тиристоре, его рабочая точка остается в положении В. Восстановление управляющих свойств тиристора произойдет лишь при его обесточивании на время, большее времени его закрывания.

В открытом состоянии тиристор пропускает очень большие токи (до нескольких сотен ампер) и оказывает им малое сопротивление. В этом его преимущество. Применяя тиристоры, следует иметь в виду, что скачкообразное изменение сопротивления в момент открывания может привести к очень большим броскам тока. Особенно велики эти броски в тех схемах, где нагрузка R шунтируется конденсатором.

Зарядка конденсатора через открывшийся тиристор может вывести последний из строя. Поэтому для уменьшения бросков тока последовательно с тиристором включают дроссель.

2.3. Управляемый выпрямитель на тиристоре

В выпрямительных схемах тиристоры лучше работают при активной нагрузке или при нагрузке, начинающейся с индуктивного элемента.

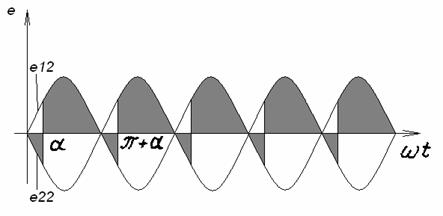

В управляемый выпрямитель тиристор вводят как обычный вентиль, а к его управляющему электроду подводят от цепи управления (ЦУ) импульсы, включающие тиристоры с запаздыванием на угол a относительно выпрямляемого напряжения (рис. 2.1.3).

Через тиристор VS1, включающийся в момент, соответствующий wt =a на выход выпрямителя передается напряжение первой фазы вторичной обмотки e21. При wt=p напряжение e21 становится отрицательным, однако тиристор запереться не может, так как это привело бы к обрыву тока, проходящего через дроссель L. Индуктивность дросселя L выбирают большей критической, чем и поддерживают непрерывный ток. Поэтому в те моменты, когда e21 отрицательно, на дросселе L наводится ЭДС самоиндукции с полярностью и значением, обеспечивающими напряжение на катоде, меньше e21.

При wt=p+a открывается тиристор VS2, через который на выход передается напряжение e22, являющееся на данном этапе положительным. Ток дросселя переходит на вторую фазу, а тиристор VS1 оказавшись обесточенным и смещенным в обратном направлении, запирается и т. д. Таким образом, напряжение на выходе выпрямителя e0 создается лишь теми частями напряжений вторичных полуобмоток E21 и E22, которые соответствуют открытому состоянию тиристоров.

Рис.2.1.4. Схема регулировки выпрямления напряжения.

Напряжение на нагрузке, получающееся почти равным постоянной составляющей напряжения e0, подводимого к фильтру LС, растет при уменьшении угла a и спадает при его увеличении. Регулировка выпрямленного напряжения, достигаемая изменением фазы управляющих импульсов, не связана с гашением избытка мощности в самом регулируемом выпрямителе, что является основным его преимуществом.

Схемы выпрямления с тиристорами такие же, как обычных выпрямителей. Основное внимание далее уделяется двухфазным схемам выпрямителей.

Для простоты полагаем падение напряжения на открытом тиристоре много меньшим (рис. 2.1.4.) выпрямленного напряжения, а токи утечки (прямой ток при закрытом тиристоре и обратный ток при отрицательном напряжении) – малыми по сравнению с током нагрузки. Это позволит считать тиристор идеальным (прямое падение напряжения в режиме насыщения, прямой и обратный токи утечки, а также ток отключения в нем равны нулю). Такие упрощения не приведут к большой погрешности, так как ток через вентиль схемы определяется сопротивлением нагрузки, а не фазы. По этой же причине можем считать идеальными дроссель L и трансформатор, т. е. пренебречь индуктивностью рассеяния и активными сопротивлениями их обмоток.
