Схемы управления тиристорами

Страница: 3/3

Когда открываются транзисторы, конденсатор С1 paзряжается через них и через сопротивление нагрузки Rн и на выходе схемы формируется импульс. Передний фронт этого импульса определяется постоянной времени разряда конденсатора. Так как время разряда C1 много меньше полупериода питающего напряжения, после окончания работы спусковой схемы на конденсатор подается напряжение того же полупериода и он вновь заряжается. В случае если напряжение на конденсатор C1 к концу повторного заряда будет больше или равно порогу срабатывания спусковой схемы, на нагрузке появится очередной импульс. В дальнейшем цикл включения повторяется.

Количество импульсов в пачке можно регулировать изменяя постоянную времени заряда. Увеличить импульсов в пачке можно также, изменив напряжение источника питания или величину емкости конденсатоpa C1.

Для управления мощными тиристорами, когда оказываются непригодными транзисторы, часто применяются схемы управления на маломощных тиристорах (рис. 8,в). В качестве накопителя энергии чаще всего используется искусственная линия из LC-звеньев, что позволяет получить на нагрузке близкую к прямоугольной форму импульса.

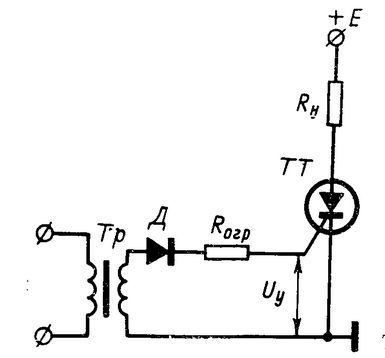

Рис. 9 Схема отпирания тиристора

В паузах между импульсами, когда тиристор заперт, конденсаторы формирующей линии ЛФ через зарядный дроссель L0 резонансно заряжаются до напряжения, приблизительно равного удвоенному значению напряжения источника питания. В момент подачи на управляющий электрод запускающего импульса тиристор ТТ отпирается, а линия ЛФ разряжается через нагрузку, формируя на ней близкий к прямоугольной форме импульс с параметрами, определяемыми характеристиками линии ЛФ. Для управления тиристорами часто применяют импульсные трансформаторы (рис. 9), которые хорошо обеспечивают развязку входной цепи приборов от генератора запускающих импульсов. С целью улучшения формы входного импульса в цепь управляющего электрода включают вспомогательные элементы.

Для отпирания тиристора с помощью импульсного трансформатора необходимо, чтобы напряжение Uу удовлетворяло условию Uу>RогрIспр, а длительность входного импульса τу была бы большей времени tвкл, т.е. τу>tвкл.

Рис. 10 Цепь отпирания триодного тиристора с кремниевым диодом во входной цепи

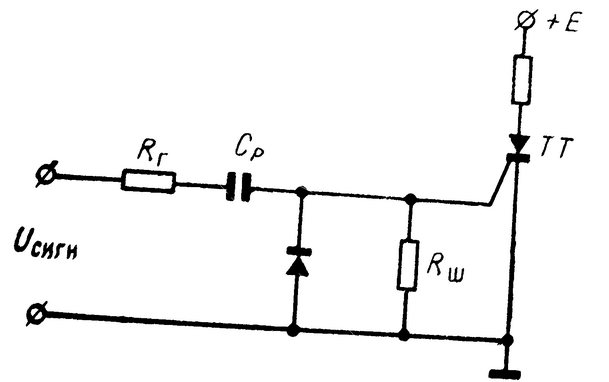

Рис. 11 Цепь отпирания триодного тиристора с разделительным конденсатором

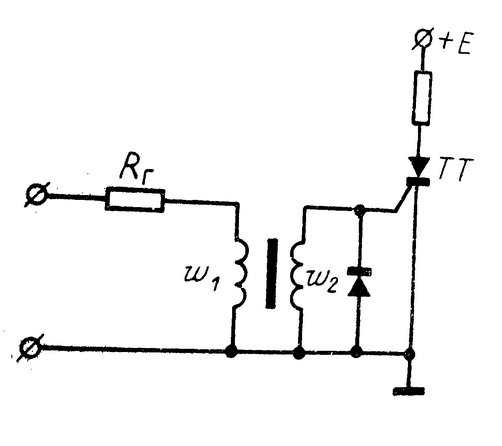

Рис. 12 Цепь отпирания триодного тиристора с импульсным трансформатором

Запирание тиристоров

Для переключения тиристоров из проводящего состояния в запертое необходимо снизить анодный ток до величины, меньшей Iвыкл ,или подать на анод прибора импульс отрицательной полярности по отношению к катоду. Такие способы запирания характерны для диодных, триодных и симметричных тиристоров. Обычно в схему вводятся специальные эле­менты, обеспечивающие запирание тиристоров с по­мощью вспомогательных цепей прерывания тока, что характерно при питании схем от источника постоянного тока.

При использовании источника переменного тока за­пирание тиристоров осуществляется в момент перехода тока через нулевое значение.

Существуют многочисленные схемы, которые приме­няются для запирания тиристоров. Некоторые из них будут рассмотрены далее.

Основным способом, применяемым для запирания тиристоров, является использование коммутирующего конденсатора, который включается в анодную цепь ти­ристора, как показано на рис. 13, а.

Если тиристор ТТ2 отперт, конденсатор С заряжает­ся через резистор R1 до напряжения источника с поляр­ностью, указанной на рисунке. Когда отпирается тири­стор ТТ1 напряжение конденсатора прикладывается к ТТ2, смещая его в обратном направлении. Постоянная времени RC выбирается достаточно большой, чтобы обратное напряжение сохранилось в течение времени, не­обходимого для запирания тиристора.

Рис. 13 Схемы запирания тиристора

В схеме на рис. 13,б запирание ТТ осуществляется за счет подключения параллельно тиристору LC-контура. Когда тиристор заперт, конденсатор С заряжен до напряжения источника литания. В момент отпирания ТТ конденсатор С перезаряжается через индуктивность L и через полпериода собственной частоты контура

полярность его меняется на обратную. В следующий по­лупериод ток перезаряда конденсатора протекает через ТТ навстречу току нагрузки и, когда суммарный ток станет равным нулю, тиристор ТТ запрется.

В схеме, приведенной на рис. 13, в, запирание тири­стора осуществляется импульсом, возникающим во вто­ричной обмотке трансформатора, включенного в катодную цепь прибора.

В схеме на рис. 13, г запирание тиристора осущест­вляется с помощью импульса тока от внешнего источ­ника. В проводящем состоянии ток протекает через тири­стор ТТ и нагрузку Rн. Для запирания тиристора на базу транзистора Т подается запускающий импульс. После открывания Т источник Е2 оказывается прило­женным к тиристору ТТ и запирает его. В этой схеме время включенного состояния транзистора должно быть равно времени tвыкл тиристора ТТ.

Список используемой литературы

1) И.И. Дзюбин. Тиристоры в электронных схемах. М., «Энергия», 1972.

2) Кублановский Я.С. Тиристорные устройства – М.: Энергия, 1978

3) Кузьмин В. А.Тиристоры малой и средней мощности. М., «Советское радио», 1971

4) Горохов В.А., Щедрин М.Б. Физические основы применения тиристора в импульсных схемах. М., «Советское радио», 1972.
