Принципы цифрового телевидения

В настоящие время системы цифрового телевидения, основанные на сжатии телевизионных сигналов по стандарту MPEG-2, быстро распространяются во многих странах. При этом в первую очередь решается задача значительного увеличения количества передаваемых программ телевидения обычного разрешения, так как это даёт быстрый коммерческий эффект.

В Европе уже в 1993 г., как только стало ясно, что за цифровыми телевизионными системами будущее, был принят проект DVB (Digital Video Broadcasting – Цифровое Видео Вещание), в работах. В 1997 г. Через искусственные спутники Земли (ИЗС) на европейские страны передавалось 170 каналов цифрового ТВ, а к концу 1998 г. Число таких каналов превысило 1000. Одновременно распространяются цифровое телевизионное вещание по кабельным линиям, цифровая видеозапись, цифровые видеодиски.

В развитых странах поставлен вопрос о прекращении в первом десятилетии XXI века аналогового телевизионного вещания.

Главными особенностями нового поколения телевизионных систем являются:

1. Существенное сужение полосы частот цифрового телевизионного сигнала, достигаемое с помощью эффективного кодирования, то есть сокращения избыточности изображений, и позволяющее передавать 4 и более программ телевидения обычной чёткости или 1-2 программы ТВЧ по стандартному телевизионному каналу с шириной полосы частот 6…8 МГц.

2. Единый подход к кодированию и передачи телевизионных сигналов с различной чёткостью изображения: видеотелефон и другие системы с уменьшенной чёткостью, телевидение обычной чёткости, ТВЧ.

3. Интеграция с другими видами информации при передачи по цифровым сетям связи.

4. Обеспечение защиты передаваемых телевизионных программ и другой информации от несанкционированного доступа, что даёт возможность создавать системы платного ТВ-вещания.

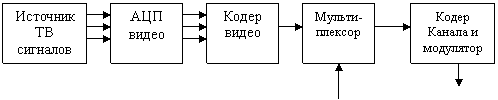

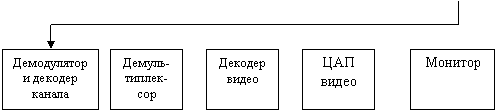

Структурная схема цифровой телевизионной системы показана на рис. 1.1 Кратко рассмотрим назначение основных частей системы.

Рис. 1.1. Структурная схема цифровой телевизионной системы

Источник аналоговых телевизионных сигналов формирует яркостный сигнал Е’Y и цветоразностные сигналы Е’R-Y, E’B-Y , которые поступают на АЦП, где преобразуются в цифровую форму. В следующей части системы, называемой кодером изображения или кодером видео, осуществляется эффективное кодирование видеоинформации с целью уменьшения скорости передачи двоичных символов в канале связи. Как будет показано далее, эта операция является одной из наиболее важных, так как без эффективного кодирования невозможно обеспечить передачу сигналов цифрового телевидения по стандартным каналам связи.

Сигналы звукового сопровождения также преобразуется в цифровую форму. Звуковая информация сжимается в кодере звука. Кодированные данные изображения и звука, а также различная дополнительная информация объединяются в мультиплексоре в единый поток данных. В кодере канала выполняется ещё одно кодирование передаваемых данных, имеющие целью повышение помехоустойчивости. Полученным в результате цифровым сигналом модулируют несущую используемого канала связи.

В приёмной части системы осуществляется демодуляция принятого высокочастотного сигнала и декодирование канального кодирования. Затем в демультиплексоре поток данных разделяется на данные изображения, звука и дополнительную информацию. После этого выполняется декодирование данных. В результате на выходе декодера изображения получаются яркостный и цветоразностные сигналы в цифровой форме, которые преобразуются в аналоговую форму в ЦАП и подаются на монитор, на экране которого воспроизводится изображение. На выходе декодера звука получаются сигналы звукового сопровождения, также преобразуемые в аналоговую форму. Эти сигналы поступают на усилители звуковой частоты и далее на динамики.
