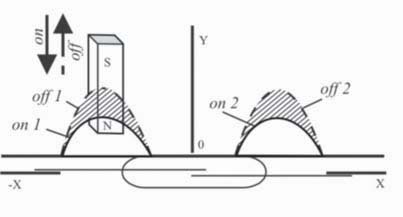

Рис. 9

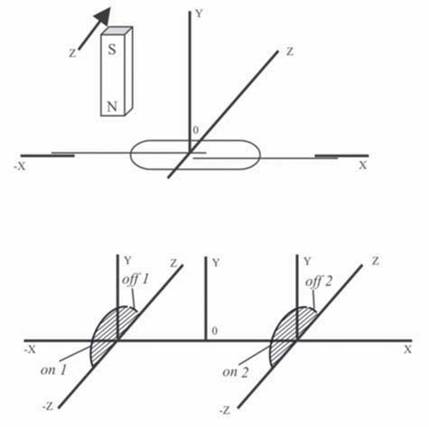

Рис.10

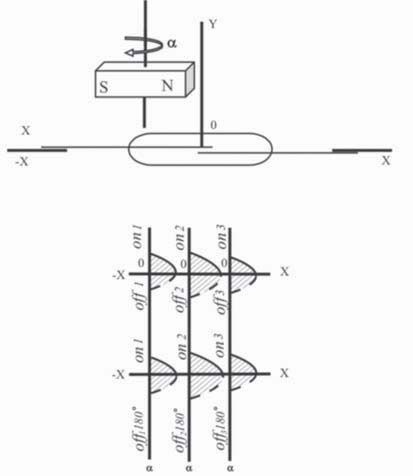

Рис. 11

Рис. 12

2.3.2 Указания по эксплуатации

В процессе эксплуатации необходимо предусматривать меры предосторожности, исключающие случаи механических повреждений, приводящих к нарушению герметичности стеклянного баллона и повреждению выводов.

При эксплуатации герконов должны быть предусмотрены меры, исключающие влияние внешнего магнитного поля.

При коммутации электрических цепей следует руководствоваться максимальными значениями коммутируемых токов, напряжений и мощности, указанными в технических характеристиках герконов.

Следует учитывать наличие в монтаже паразитных индуктивностей и емкостей.

Для снижения этих влияний рекомендуется располагать нагрузку в непосредственной близости от геркона.

Конструкция герконов обеспечивает наработку при работе без нагрузки порядка

108 срабатываний. С увеличением нагрузки наработка герконов сокращается. Это обусловлено эрозионными процессами, протекающими на контактирующих поверхностях в режиме размыкания и замыкания. Для повышения надежности герконов рекомендуется применять схемы защиты.

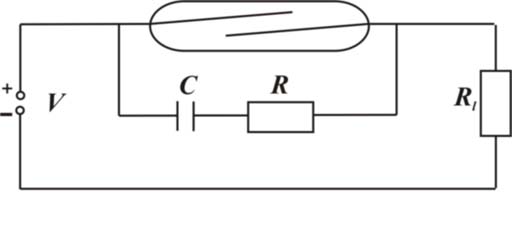

2.3.2.1 Защита герконов при работе на активную нагрузку с помощью цепочки RC

Для предотвращения возможности зажигания дуги необходимо выполнить условие:

Где,

Vкд – напряжение на контакт - деталях в момент размыкания, В;

Vo – напряжение источника, В;

R – сопротивление защитного резистора, Ом;

Rн – сопротивление нагрузки, Ом;

Сопротивление резистора определяется:

Где,

Iком.макс – максимальный коммутируемый ток, А;

IН – ток нагрузки, А;

Значение емкости выбирается из условия: С=(0,05 .1,0)•Iком

Где,

С – емкость конденсатора, мкФ;

Iком – коммутируемый ток, А.

2.3.2.2 Защита герконов при работе на индуктивную нагрузку с помощью диода

Номинальный ток диода в прямом направлении не должен превышать величину тока.

Номинальное обратное напряжение диода должно быть выше напряжения источника питания Vo.

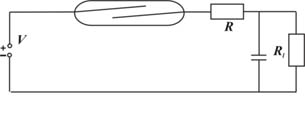

2.3.2.3 Защита герконов при работе на емкостную нагрузку с помощью резистора

Сопротивление защитного резистора R находится из выражения:

R0>=Vo/Iком.макс

Или

R>V2o/Pком. макс

Где,

Iком.макс и Pком.макс – максимальные значения коммутируемого тока и коммутируемой мощности соответственно.

2.3.2.4 Защита герконов при работе на ламповую нагрузку с помощью резистора

Для ограничения броска тока через геркон до значения Iком.макс необходимо выполнить условие:

R+Rнлх = Vo/Iком.макс

Где,

Rнлх – сопротивление лампы в холодном состоянии, которое в 8 – 14 раз меньше сопротивления лампы в горячем состоянии.

R – сопротивление добавочного резистора.

2.3.4 УКАЗАНИЕ ПО МОНТАЖУ

Герконы можно использовать как в объемном, так и в печатном монтаже.

При монтаже в аппаратуре допускается любое крепление, не приводящее к нарушению герметичности и целостности геркона в процессе эксплуатации. Монтаж должен осуществляться так, чтобы герконы не касались друг друга.

При необходимости подключения к выводам геркона более одного проводника следует производить подпайку (или приварку) второго и последующих проводников не к выводу геркона, а к ранее подпаянному проводнику. Сечение монтажных проводников не должно превышать сечения выводов герконов.

При пайке и сварке деформация выводов должна быть минимальной. Мощность монтажного паяльника - не более 100 Вт, продолжительность каждого нагрева - не более 3с.

В случае повторной пайки необходимо дать время для остывания вывода геркона от предыдущего нагрева. Паять следует припоем с температурой плавления не более 260бС.

Изгиб выводов осуществлять на расстоянии не менее 3мм от спая. При изгибе необходимо жестко держать геркон за часть вывода сопряженную с баллоном, чтобы не разрушить металлостеклянный спай. Повторные перегибы выводов не допускаются. Обрубка выводов должна производиться, как показано на рисунке 15.

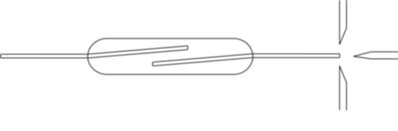

рис. 15

Следует помнить, что укорачивание и изгиб выводов герконов приводит к изменению МДС срабатывания и отпускания.

ВЫВОДЫ

Ферриты и изделия из них начиная с момента их изобретения нашли наиболее широкое применение в радиоэлектронике и вычислительной технике среди других магнитомягких материалов. Кроме того, что ферритовые изделия в большинстве случаев могут эффективно заменить изделия из других материалов, они обладают рядом уникальных физико-химических, магнитных и электрических свойств, не присущих ни одному другому материалу.

Применение ферритовых изделий в вычислительной технике позволило значительно ускорить процесс вычислений благодаря возможности значительной миниатюризации запоминающих устройств и устройств переключения.

Несмотря на значительный прогресс в области производства интегральных схем высокой степени миниатюризации и связанное с этим некоторое падение интереса к ферритовым сердечникам как к устройствам памяти, изделия подобного рода все еще находят довольно широкое применение в устройствах управления различными процессами и контроля выпускаемых изделий в промышленности.

С другой стороны, прогресс в области производства интегральных схем и производство автоматов на их основе позволило значительно улучшить контроль качества при производстве ферритов, что в свою очередь позволило выпускать ферритовые изделия с более точными характеристиками.

Применение ферритовых сердечников в радиоэлектронной аппаратуре в качестве сердечников катушек и основ для магнитных головок воспроизводящей и записывающей аппаратуры на данный момент является наиболее обширным. По своим характеристикам ферритовые сердечники не имеют аналогов по соотношению цена/качество среди других материалов и применяются в очень широком диапазоне приборов: от любительской техники до высокоточных промышленных аппаратов.
