Глобальная навигационная спутниковая система - GPS

· ретрансляция или излучение сигналов для проведения траекторных измерений для контроля орбиты и определения поправок к бортовой шкале времени;

· прием и обработка разовых команд;

· прием, запоминание и выполнение временных программ управления режимами функционирования спутника на орбите;

· формирование телеметрической информации о состоянии бортовой аппаратуры и передача ее для обработки и анализа наземному комплексу управления;

· прием и выполнение кодов/команд коррекции и фазирования бортовой шкалы времени;

· формирование и передача "признака неисправности" при выходе выжных контролируемых параметров за пределы нормы.

Управление спутниками ГЛОНАСС осуществляется в автоматизированном режиме.

3.3 Выведение спутников ГЛОНАСС в отбиту

Выведение спутников ГЛОНАСС на орбиту осуществляется носителем тяжелого класса "ПРОТОН" с разгонным блоком с космодрома Байконур. Носитель одновременно выводит три спутника ГЛОНАСС.

Схема выведения включает:

выведение космической головной части на промежуточную круговую орбиту с высотой ~200 км;

переход на эллиптическую орбиту с перигеем ~200 км, апогеем ~19100 км и наклонением 64,3град.

Перевод каждого спутника в заданную точку орбитальной плоскости проводится с помощью спутниковой двигательной установки.

Точность приведения в рабочую точку орбиты:

по периоду обращения - 0,5 с;

по аргументу широты - 1град.;

по эксцентриситету - ~0,01;

по наклонению орбиты - ~0,3град.

3.4. Наземный комплекс управления

Управление орбитальным сегментом ГЛОНАСС осуществляет наземный комплекс управления. Он включает в себя Центр управления системой (г. Краснознаменск, Московская область) и сеть станций слежения и управления, рассредоточенных по территории России. Наземный комплекс управления осуществляет сбор, накопление и обработку траекторной и телеметрической информации обо всех спутниках системы, формирование и выдачу на каждый спутник команд управления и навигационной информации, а также контроль качества функционирования системы в целом.

3.5. Потребители системы ГЛОНАСС

Основными областями применения системы ГЛОНАСС являются:

Министерство обороны

Транспорт

космический

воздушный

морской

речной

наземный

Прикладные задачи

геодезия

картография

океанография

геофизика

землеустройство

геология

добыча полезных ископаемых

рыболовство

экология

Научные задачи

фундаментальные исследования

научно-экспериментальные исследования

4. СИСТЕМА GPS

4.1 История

Как нередко бывает с высокотехнологичными проектами, инициаторами разработки и реализации системы GPS (Global Positioning System - система глобального позиционирования) стали военные. Проект спутниковой сети для определения координат в режиме реального времени в любой точке земного шара был назван Navstar (Navigation system with timing and ranging - навигационная система определения времени и дальности), тогда как аббревиатура GPS появилась позднее, когда система стала использоваться не только в оборонных, но и в гражданских целях.

Первые шаги по развертыванию навигационной сети были предприняты в середине семидесятых, коммерческая же эксплуатация системы в сегодняшнем виде началась с 1995 года. В настоящий момент в работе находятся 28 спутников, равномерно распределенных по орбитам с высотой 20350 км (для полнофункциональной работы достаточно 24 спутников).

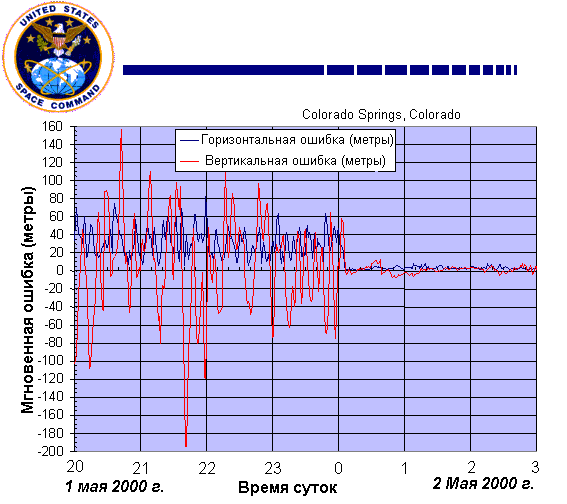

Несколько забегая вперед, скажу, что поистине ключевым моментом в истории GPS стало решение президента США об отмене с 1 мая 2000 года режима так называемого селективного доступа (SA - selective availability) - погрешности, искусственно вносимой в спутниковые сигналы для неточной работы гражданских GPS-приемников. С этого момента любительский терминал может определять координаты с точностью в несколько метров (ранее погрешность составляла десятки метров)! На рис.1 представлены ошибки в навигации до и после отключения режима селективного доступа (данные U.S. Space Command ).

Рисунок 1 - Ошибки в навигации до и после отключения режима селективного доступа

4.2 Алгоритм измерения расстояния от точки наблюдения до спутника.

Попробуем разобраться в общих чертах, как устроена система глобального позиционирования, а потом коснемся ряда пользовательских аспектов. Рассмотрение же начнем с принципа определения дальности, лежащего в основе работы космической навигационной системы.

Дальнометрия основана на вычислении расстояния по временной задержке распространения радиосигнала от спутника к приемнику. Если знать время распространения радиосигнала, то пройденный им путь легко вычислить, просто умножив время на скорость света.

Каждый спутник системы GPS непрерывно генерирует радиоволны двух частот - L1=1575.42МГц и L2=1227.60МГц. Мощность передатчика составляет 50 и 8 Ватт соответственно. Навигационный сигнал представляет собой фазовоманипулированный псевдослучайный код PRN (Pseudo Random Number code). PRN бывает двух типов: первый, C/A-код (Coarse Acquisition code - грубый код) используется в гражданских приемниках, второй Р-код (Precision code - точный код), используется в военных целях, а также, иногда, для решения задач геодезии и картографии. Частота L1 модулируется как С/А, так и Р-кодом, частота L2 существует только для передачи Р-кода. Кроме описанных, существует еще и Y-код, представляющий собой зашифрованный Р-код (в военное время система шифровки может меняться).

Период повторения кода довольно велик (например, для P-кода он равен 267 дням). Каждый GPS-приемник имеет собственный генератор, работающий на той же частоте и модулирующий сигнал по тому же закону, что и генератор спутника. Таким образом, по времени задержки между одинаковыми участками кода, принятого со спутника и сгенерированного самостоятельно, можно вычислить время распространения сигнала, а, следовательно, и расстояние до спутника.

Одной из основных технических сложностей описанного выше метода является синхронизация часов на спутнике и в приемнике. Даже мизерная по обычным меркам погрешность может привести к огромной ошибке в определении расстояния. Каждый спутник несет на борту высокоточные атомные часы. Понятно, что устанавливать подобную штуку в каждый приемник невозможно. Поэтому для коррекции ошибок в определении координат из-за погрешностей встроенных в приемник часов используется некоторая избыточность в данных, необходимых для однозначной привязки к местности (подробней об этом чуть позже).

Кроме самих навигационных сигналов, спутник непрерывно передает разного рода служебную информацию. Приемник получает, например, эфемериды (точные данные об орбите спутника), прогноз задержки распространения радиосигнала в ионосфере (так как скорость света меняется при прохождении разных слоев атмосферы), а также сведения о работоспособности спутника (так называемых "альманах", содержащий обновляемые каждые 12.5 минут сведения о состоянии и орбитах всех спутников). Эти данные передаются со скоростью 50 бит/с на частотах L1 или L2.
