Проектирование однополосного связного передатчикаСтраница: 3/6
Затухание в полосе удержания αS = 40 дБ;
Коэффициент отражения ρ = 10% Þ α(ρ) = 20 дБ;
Граничная частота полосы пропускания fD = 50 МГц;
Граничная частота полосы задержания fS = 90 МГц.
1. Введем нормированную частоту границы полосы задержания Задавшись максимальным затуханием в полосе пропускания и затуханием в полосе удержания по графикам в справочнике, определим порядок фильтра, такие параметры обеспечивает фильтр Чебышева 7-го порядка. Значения нормированных элементов фильтра следующие: |
с2 = 1.436820 |
l1 = 1.009729 | |
с4 = 1.621592 |
l3 = 1.941414 | |
с6 = 1.436820 |
l5 = 1.941414 | | |
l7 = 1.009729 | Значения нормировочных коэффициентов
4. Определение номиналов элементов схемы фильтра.
Значения элементов определяем по формулам
 Индуктивности:
 Емкости:
|
С2 = 91.47 пФ |
L1 = 160.7 нГн | |
С4 = 103.23 пФ |
L3 = 308.99 нГн | |
С6 = 91.47 пФ |
L5 = 308.99 нГн | | |
L7 = 160.7 нГн |

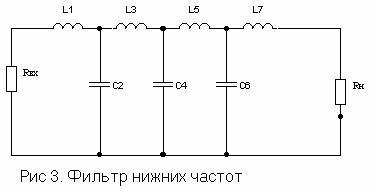

Полученная схема фильтра нижних частот седьмого порядка показана на рис.3.

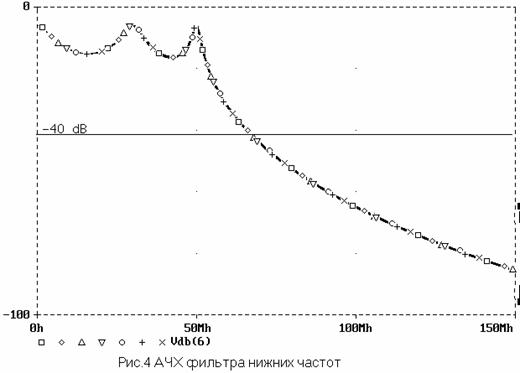

Для проверки выполнения требований к параметрам фильтра была построена АЧХ фильтра при помощи программы Pspise приведенная на рис.4.
Как видно из построенной АЧХ все требования к частотным и энергетическим параметрам фильтра выполняются, затухание в полосе удержания значительно ниже требуемых – 40 дБ.
1.4 Предварительный усилитель мощности

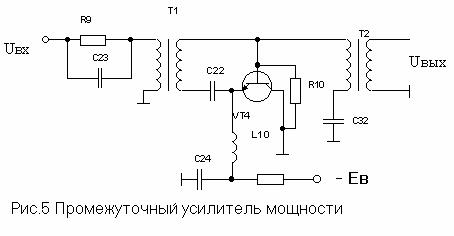

Для обеспечения заданной мощности на выходе передатчика нужно подать на вход ОК мощность 1,07 Вт, для этого на выходе третьего балансного модулятора поставить два усилителя мощности. Схема представляет собой широкодиапазонный УПЧ. Подобные схемы с общей базой (или общим эмиттером) и гальванически заземленным (соединенным с корпусом) коллектором весьма типичны для техники транзисторных ГВВ. Несмотря на посредственно соединенный с корпусом коллектор, данный каскад сохраняет все особенности, характерные для схемы с ОБ. Здесь возникает необходимость в соединении с корпусом плюсовой клеммы источника коллекторного питания ЕВ и подаче отрицательного потенциала ЕВ через заградительный дроссель L10. Цепочка С24, R12 является развязывающим фильтром в схеме питания нескольких каскадов от общего выпрямителя. Возбуждение поступает через входной трансформатор Т1. Конденсатор С22 – блокировочный. С последующим каскадом данный промежуточный усилитель мощности также связан через трансформаторную цепь связи Т2. Конденсатор С32 предотвращает шунтирование по постоянному току промежутка “коллектор – эмиттер” БТ малым омическим сопротивлением первичной обмотки Т2. Апериодический характер НС в сочетании с несимметричным построением каскада требует работы транзистора в классе А (Q = 180). Открывающее смещение обеспечивается за счет падения напряжения на резисторе R10 вследствие прохождения через него постоянной составляющей тока базы. Включение БТ по схеме с ОУЭ и применение на входе корректирующей цепочки R9, C23 позволяет получить довольно равномерную АЧХ во всем диапазоне частот.
1.5 Расчет перестраиваемого генератора
Перестройка диапазона передатчика реализована с помощью перестраиваемого генератора стабилизированного с помощью кольца ФАПЧ. Схема перестраиваемый генератора представляет собой стандартную емкостную трехточку с включенным в контур варикапом. Поэтому расчет проводился по принципу расчета автогенератора.
1.5.1 Расчет работы транзистора
Генератор должен перестраиваться от 105.5 до 110.5 МГц. По параметрам (рассчитанной частоте fS ) был выбран транзистор СВЧ транзистор средней мощности КТ602Г со следующими параметрами:
Мощность рассеиваемая на коллекторе P1 = 0.85 Вт.
Постоянная времени обратной связи tК = 300 пС.
Емкость коллектора не более СК = 4 пФ.
Статический коэффициент усиления тока базы b0 = 20-80.
Напряжение коллектор эмиттер UКЭ_ДОП = 70 В
Для облегчения задачи проектирования, для питания коллекторной цепи зададимся уже существующим напряжением питания 20 В.
1. Для расчета зададимся фактором регенерации
G = 5.1;
2. Находим коэффициент разложения косинусоидального импульса g1 (q) и по таблицам определяем a1, ao, Cos q. g1 = 1 / G = 0,196;
3. Напряжение на коллекторной нагрузке автогенератора: UK=EK·x = 8,7;
4. Зная напряжение питания, найдем первую гармонику коллекторного тока ik1 : IK1=a1/aoIK0 = 0,2;
5. Зная величину первой гармоники, найдем постоянную.
7. Сопротивление коллекторной нагрузки:
rk= uk/ik1 = 44,6;
8. Задаемся величиной x так, чтобы обеспечить недонапряженный режим генератора. x= 0,44.
9. Мощность, подводимая к генератору:
Ро= Ек Iко =2,18 Вт;
10. Рассеиваемая на коллекторе мощность:
|
