ИДИР. Прибор для измерения количества и длительности импульса на координатных АТС

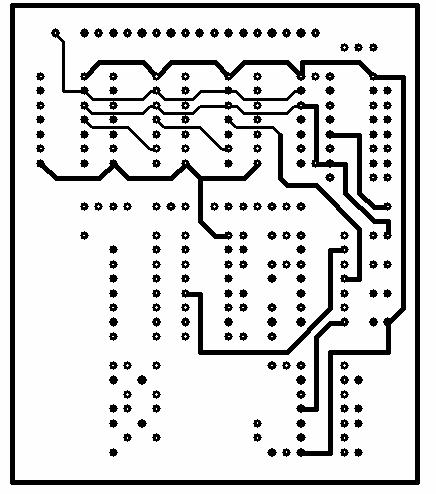

Рис.3. Вид печатной платы со стороны деталей.

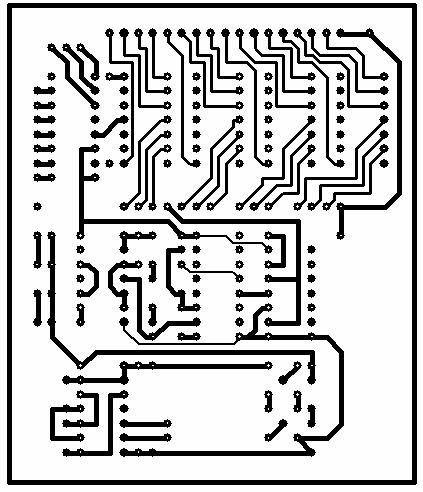

Рис.4. Вид печатной платы с обратной стороны деталей.

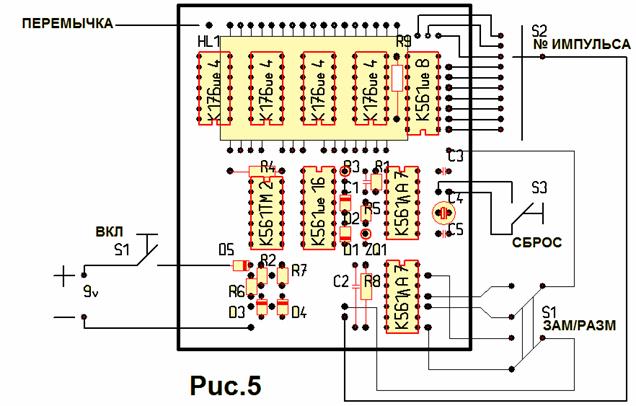

Расположение радиоэлементов на печатной плате.

7.Анализ функционирования устройства.

При ремонте, наладке и регулировке оборудования АТС необходимы приборы для измерения его временных параметров. Для этих целей используются промышленные приборы типа ИДИР-1, ДИНС-1, ИИВ, которые отличаются большими габаритами и массой до 20 кг, что делает их неудобными в эксплуатации. Разъездные электромеханики редко пользуются этими приборами, что снижает качество ремонта и регулировки аппаратуры связи.

Более удобен в эксплуатации малогабаритный прибор для измерения длительности замыкания механических контактов, а также длительности электрических прямоугольных импульсов положительной или отрицательной полярности. Он позволяет фиксировать число посылок, выданных за время обратного хода диска номеронабирателя: измерять длительность любого замыкания или размыкания в серии из десяти посылок, индицируя набранную цифру.

Пределы измерения длительности замыкания или размыкания от 1 мс до 999 мс. Погрешность измерения 1 мс. Подробнее технические характеристики описаны отдельно.

Схема прибора состоит из следующих функциональных узлов показанных на рис. 1.

На рис.2 показана принципиальная электрическая схема измерителя длительности импульсов. Сам прибор собран на микросхемах КМОП технологии серии К561 и К176, так как эта серия отличается малым потреблением тока и рабочим напряжением от 6 до15в, что делает возможным использования элемента питания типа «Крона».

При включении прибора на входе элемента DD4.1 (К561ЛА7) присутствует логический уровень равный 0. На DD4.1,R5,R6,R7,R8,C2 собран фильтр или защита от дребезга. При изменении длительности замыкания и размыкания механических контактов сигнал подаётся на вход Х2-Х3, а электрические импульсы на вход Х1-Х2. В результате чего логический элемент DD4.1 и триггер на элементах DD4.2, DD4.3 начнёт переключаться из одного устойчивого состояния в другое. С выхода 11 DD4.3 прямоугольные импульсы поступают на вход С 4 DD8 (К176ИЕ4) десятичного счётчика с дешифратором. На индикаторе высвечивается количество импульсов (до 10). Так же одновременно эти же импульсы подаются и на вход 13 DD9 десятичного счётчика-делителя. С выхода счётчика-делителя импульсы поступают на переключатель S2, которым можно выбрать для измерения любой импульс серии, например четвёртый, как показано на рис.2. При поступлении четвёртого импульса передним фронтом на вход 13 DD9, на выходе 10 DD9 появляется логический уровень 1,(в первоначальном положении или при сбросе кнопкой S3 на выходе находится логический уровень 0), который по цепи поступает на входное устройство электронного ключа, вход 6 DD4.4. Электронный ключ собран на 3-х логических элементах 2И-НЕ DD4.4, DD1.3, DD1.4. Одновременно и на вход 5 DD4.4 электронного ключа подаётся импульс логической 1. В результате входное устройство начинает пропускать сигнал тактовой частоты 1000Гц с выхода 11 DD1.4.

Генератор прямоугольных импульсов собран на логических элементах DD1.1, DD1.2 и кварце 32,768кГц. Выход с генератора 4 DD1.2 подключён на вход С 10 DD2 14-разрядного двоичного счётчика-делителя с последовательным перебором, где частота делится на 33. С выхода 5 DD2 сигнал тактовой частоты 1000Гц поступает на вход 13 DD1.4 входного устройства. С выхода 11 DD1.4 сигнал тактовой частоты 1000Гц поступает на десятичный счётчик с дешифратором DD7, затем на DD6 и потом на DD5, который начинает считать количество импульсов. После того как исчезнет входной импульс на 5 DD4.4 входного устройства, на выходе 10 DD1.3 установится уровень логического 0, препятствующий прохождению сигнала тактовой частоты с генератора на десятичный счётчик с дешифратором.

Так как после 14-разрядного двоичного счётчика-делителя DD2, собранного на микросхеме К561ИЕ16 сигнал тактовой частоты имеет не симметричный вид, что не приемлемо для индикатора HL1 и приводит к выходу из строя последнего, из-за возникновения постоянной составляющей в переменном сигнале. В схему был добавлен делитель на 2 собранный на одном элементе D-триггера DD3.1 микросхемы К561ТМ2.

9.Внешний вид устройства и его технические характеристики.

ИМПУЛЬС

(измеритель длительности импульсов реле)

.

	ЭЛЕКТРИЧЕСКИЕ			МЕХАНИЧЕСКИЕ
		Длительность, ms. К-во.
			5 6
ВЫКЛ 4 3 ВКЛ 2					7 РАЗМ 8 ЗАМ 9
С Б Р О С			1 10

1	2	3	4
