Спутниковые системы обеспечения безопасности мореплавания

- при использовании АИС может быть расширена зона наблюдения СУДС и введен контроль за судоходством на реках без установки дополнительных береговых РЛС, что даст значительный экономический эффект; - организация на основе использования АИС контроля за судоходством позволит повысить эффективность поисково-спасательных операций благодаря более точному знанию координат аварийного судна и положения судов ближайших к месту бедствия;

- с помощью АИС может быть обеспечена передача на суда, плавающие в прибрежных водах, навигационной и метеоинформации; - применение АИС на рыболовных судах позволить осуществлять контроль за ними в районах промысла;

- благодаря передачи с судна на судно с помощью транспондеров высокоточных навигационных данных судоводители смогут наблюдать на экране САРП более точную и оперативную информацию о параметрах движения и маневрирования приближающегося судна. Необходимость организации единой службы контроля и управления судоходством определяется также принятием 31 июля 1998г. Федерального Закона РФ №155-ФЗ "О внутренних морских водах, территориальном море и прилежащей зоне Российской Федерации", предусматривающий принятие мер по обеспечению безопасности судоходства и регулированию движением судов, защите и сохранению окружающей водной среды, предотвращению нарушений пограничных, таможенных, налоговых, санитарных и других правил, установленных законами и нормативными правовыми актами страны.

4. Система местоопределения, использующая специализированную спутниковую радионавигационную систему.

Спутниковой радионавигационной системой принято называть систему, в которой группировка ИСЗ выполняет роль опорных радионавигационных точек. К числу таких систем относятся NAVSTAR (США) и "Глонасс" (Россия). В переводе: NAVSTAR (Navigation System using Timing And Ranging) или GPS (Global Positioning System)

В них радиопередатчик имеется только на навигационных ИСЗ, а аппаратура, размещаемая на подвижном объекте, имеет только приемник сигналов ИСЗ, устройство обработки сигналов и вычисления координат объекта. В данных навигационных системах результаты вычисления координат объекта имеются только на самом объекте, т.е. аппаратура объекта сама определяет свои координаты. Общепринятое название этой аппаратуры - аппаратура потребителя спутниковой навигации (АПСН).

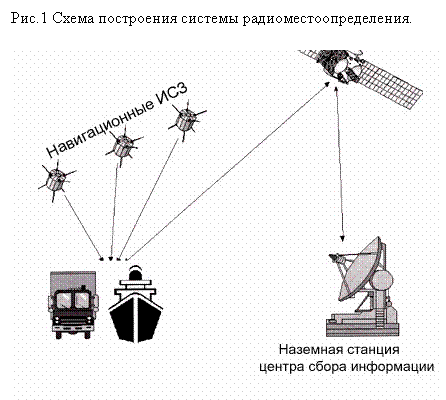

Схема построения системы радиоместоопределения и сопровождения подвижных объектов на основе спутниковой радионавигационной системы представлена на Рис. 1.

Аппаратура, устанавливаемая на подвижном объекте - аппаратура потребителя, осуществляет прием на направленную антенну навигационных сигналов одновременно от нескольких ИСЗ (не менее 4-х), находящихся в зоне видимости. По поступающей от ИСЗ кодовой информации о параметрах излучаемого со спутника сигнала, а также данных об орбитальных параметрах движения ИСЗ (эфемеридная информация) в ЭВМ аппаратуры потребителя по заложенным алгоритмам определяются географические координаты подвижного объекта, скорость и направление движения.

Данные о координатах и скорости подвижного объекта могут представляться потребителю в визуальной форме на табло и запоминаются с регистрацией времени измерения.

Для передачи навигационных параметров подвижного объекта в центр сбора данных на подвижном объекте используется отдельный канал связи подвижной спутниковой службы (ПСС). В данной схеме указан канал спутниковой связи подвижного объекта с наземной станцией центра сбора через геостационарный спутник связи (ГСС). Сеанс измерения навигационных параметров и их передача от подвижного объекта включается по запросу из центра сбора. При этом не требуется вмешательства оператора на подвижном объекте.

Глобальная спутниковая радионавигационная система NAVSTAR (Navigation System using Timing And Ranging) или GPS (Global Positioning System) создана для высокоточного навигационно-временного обеспечения объектов, движущихся в космосе, воздухе, на земле и в воде.

В ее состав входят навигационные спутники, наземный комплекс управления и аппаратура потребителей (пользователей). Применяемый в системе принцип состоит в том, что специальные приемники, установленные у потребителей, измеряют дальности до нескольких спутников и определяют свои координаты по точкам пересечения поверхностей равного удаления. Величина временной задержки определяется сопоставлением кодов сигналов, излучаемых спутником и генерируемых приемным устройством, методом временного сдвига до их совпадения. Временной сдвиг определяется по часам приемника. Для нахождения широты, долготы, высоты и исключения ошибок в определении временного сдвига, приемник пользователя должен “видеть” и принимать навигационные сигналы от четырех спутников.

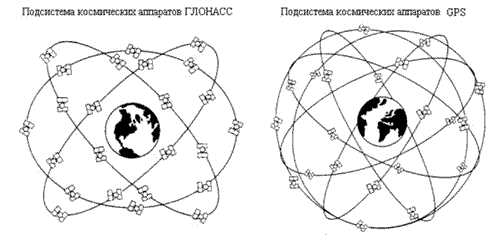

Космический сегмент систем ГЛОНАСС и GPS

5. Система местоопределения, использующая геостационарные спутники связи.

Широкое развитие спутниковой связи на основе геостационарных спутников, вращающихся на экваториальных орбитах с периодом 24 часа, позволили использовать эти спутники как неподвижные опорные радионавигационные точки для измерения относительно них координат подвижных объектов.

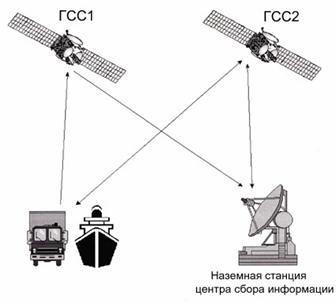

Схема построения системы местоопределения с двумя геостационарными спутниками связи представлена на Рис. 2.

Примером таких систем могут служить системы EUTELTRACS (ECA) и GEOSTAR (США).

Рис.2. Схема построения системы местоопределения.

Спутники ГСС-1 и ГСС-2 выполняют роль ретрансляторов сигналов в линии радиосвязи между наземной станцией центра сбора и аппаратурой подвижного объекта. При этом ГСС-1 обеспечивает ретрансляцию сигналов от наземной станции к подвижному объекту и обратно, а ГСС-2 только от подвижного объекта к наземной станции.

Аппаратура каждого подвижного объекта имеет свой код, что позволяет наземной станции устанавливать связи одновременно со всеми объектами, с группой или с одним.

В нормальном состоянии аппаратура на подвижном объекте находится в пассивном режиме (прием сигналов от наземной станции). Активизация (включение передатчика) аппаратуры осуществляется по запросу от наземной станции.

Наземная станция и центр сбора могут быть совмещены или соединены между собой отдельным каналом связи (радиорелейным, телефонным, спутниковым).

6. Глобальная навигационная спутниковая система
