Вторично-ионная масса спектрометрия

Страница: 1/5

Содержание



Введение                                                                                                3

Взаимодействие ионов с веществом                                                  3

Вторично-ионная эмиссия                                                                   5

Оборудование ВИМС.                                                                         8

Принцип действия установок.                                                            9

Установки, не обеспечивающие анализа распределения частиц по поверхности     10

Установки, позволяющие получать сведения о распределении                                    11

 элемента по поверхности, со сканирующим ионным зондом

Установки с прямым изображением                                                                               11

Порог чувствительности                                                                      12

Анализ следов элементов                                                                    14

Ионное изображение                                                                                      16

Требования к первичному ионному пучку                                                 17

Масс-спектрометрический анализ нейтральных                                      18

распыленных частиц

Количественный анализ                                                                   19

Глубинные  профили концентрации  элементов                       22

Приборные факторы, влияющие на разрешение                             23

по глубине при измерении профилей концентрации

Влияние ионно-матричных эффектов  на разрешение                    25

по глубине при измерении профилей  концентрации

Применения                                                                                         26

Исследование поверхности                                                                           26

Глубинные профили концентрации                                                            27

Распределение частиц по поверхности,                                                      27

микроанализ и объемный анализ

Заключение                                                                                          27

Список литературы                                                                                             29 Введение



            Возможности получения сведений о составе внешнего атомного слоя твердого тела значительно расширялись всвязи с разработкой и усовершенствованием метода вторично-ионной масс-спектрометрии (ВИМС) и других методов. Большинство таких методов близки к тому, чтобы анализировать саму поверхность, поскольку основная информация о составе материала поступает из его приповерхностной области толщиной порядка 10А, а чувствительность всех таких методов достаточна для обнаружения малых долей моноатомного слоя большинства элементов.

            Взаимодействие быстрых ионов с твердым телом приводит к выбиванию атомов и молекул материала как в нейтральном, так и в заряженном состоянии. На таком явлении сравнительного эффективного образования заряженных частиц (вторичных ионов) и на принципе высокочувствительных масс-спектрометрических измерениях и основан метод ВИМС. Хотя у него, как у любого другого метода, имеются свои недостатки, только он один дает столь широкие возможности исследования и поверхности, и объема твердого тела в одном приборе. Наиболее важными характерными особенностями метода, которые вызывают повышенный интерес к нему, являются очень низкий порог чувствительности для большинства элементов (меньше 10-4 моноатомного слоя), измерение профилей концентрации малых количеств примесей с разрешение по глубине меньше 50А, разрешение по поверхности порядка микрометра, возможность изотопического анализа и обнаружение элементов с малыми атомными номерами (H, Li, Be и т. д.)



Взаимодействие ионов с веществом

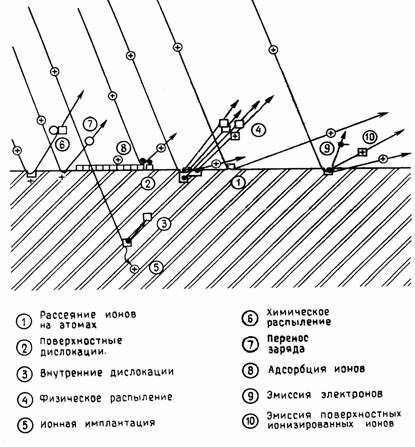

                        Фиг.1. Виды взаимодействий ионов с твердым телом [2].

            В этом разделе рассматривается поведение ионов высоких   энергий (1 - 100 кэВ), попадающих на поверхность твердого тела. Фиг.1 иллюстрирует 10 разновидностей взаимодействия  ионов с поверхностью [2]. Падающий ион может обратно рассеиваться атомом или группой атомов бомбардируемого образца (1). Процесс обратного рассеяния обычно приводит к отклонению траектории иона от первоначального  направления  после столкновения и к обмену энергией между ионом и атомом мишени. Обмен энергией может быть упругим и неупругим в зависимости от типа взаимодействующих частиц и энергии иона.

            Импульс иона может быть достаточно велик для того, чтобы   сместить поверхностный атом из положения, где он слабо связан с кристаллической структурой образца, в положение, где связь оказывается сильнее (2). Этот процесс называется атомной дислокацией. Ионы с более высокими энергиями могут вызывать внутренние дислокации в толще образца (3). Если соударяющиеся с поверхностью образца ионы передают настолько  большой импульс, что полностью освобождают от связей один или несколько атомов, происходит физическое распыление (4).  Ионы могут проникать в кристаллическую решетку и захватываться там, израсходовав свою энергию (ионная имплантация) (5)  .  В  результате   химических   реакций  ионов   с  поверхностными   атомами   на   поверхности   образуются   новые  химические  соединения,  причем   самый  верхний   слой  атомов   может  оказаться  в  газообразном  состоянии  и  испариться  (химическое  распыление)   (6).   Бомбардирующие   положительные  ионы   в  результате  процессса  оже-нейтрализации  могут  приобретать  на  поверхности  электроны и отражаться от нее в виде нейтральных            атомов  (7).  Ионы  могут  оказаться  связанными  с  поверхностью образца  (адсорбированными)   (8).   При    ионной   бомбардировке    металлических  поверхностей  в  определенных   условиях  возможно возникновение   вторичной   электронной  змиссии   (9).  Наконец, если поверхностные    атомы   возбуждаются    до   ионизированных  состояний и покидают   образец,  имеет  место   вторичная  ионная эмиссия (10).

            Замедляясь, ион передает энергию твердому телу. При анализе процессов потери энергии удобно различать два основных механизма:  соударения с электронами и соударения с ядрами.

            Первый  механизм состоит в том, что быстрый ион взаимодействует с электронами кристаллической решетки, в результате  чего  возникают возбуждение и ионизация атомов кристалла. Поскольку плотность электронов в веществе мишени высока и такие столкновения многочисленны, этот процесс,

как и в случае потери энергии электронами, можно считать  непрерывным .

            В  рамках  второго  механизма  взаимодействие  происходит  между   экранированными зарядами ядер первичного иона и  атомами  мишени. Частота таких столкновений ниже, поэтому  их можно   рассматривать как упругие  столкновения двух  частиц. Ионы  высоких  энергий  хорошо  описываются  резерфордовским  рассеянием, ионы  средних энергий  - экранированным  кулоновским рассеянием, однако при малых  энергиях характер  взаимодействия становится более сложным.

            Кроме перечисленных выше механизмов вклад в энергетические потери дает обмен зарядами между движущимся ионом  и атомом  мишени. Этот  процесс наиболее  эффективен, когда относительная  скорость  иона  сравнима с боровской скоростью электрона  ( ~106 м/с) .

            Таким  образом,  полные  потери  энергии  -   dЕ/dz  можно представить в виде суммы трех  составляющих -  ядерной, электронной  и  обменной.

            При малых энергиях ионов преобладает взаимодействие с ядрами, которое приводит к появлению угловой расходимости  пучка. При высоких энергиях более существенными становятся столкновения с электронами. Справедливо следующее эмпирическое правило: передача энергии кристаллической решетке осуществляется в основном за счет ядерных столкновений при энергиях меньше А кэВ, где А - атомный вес первичного иона. В промежуточном диапазоне энергий вклад потерь, обусловленных обменом заряда, может возрастать примерно до 10% от полных потерь. Зависимость энергетических потерь от энергии  первичного иона показана на фиг.2.

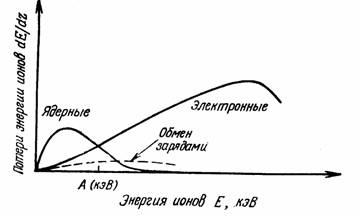

Фиг.2. Зависимость энергетических потерь иона от энергии [2].

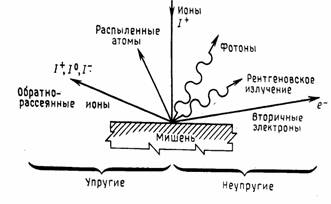

Фиг.3.    Схематическое представление взаимодействия ионов с мишенью [2].

            Неупругие взаимодействия с электронами мишени вызывают вторичную электронную эмиссию, характеристическое рентгеновское излучение и испускание световых квантов. Упругие взаимодействия приводят к смещению атомов кристаллической решетки, появлению дефектов и поверхностному распылению. Эти процессы схематически проиллюстрированы на фиг. 3.

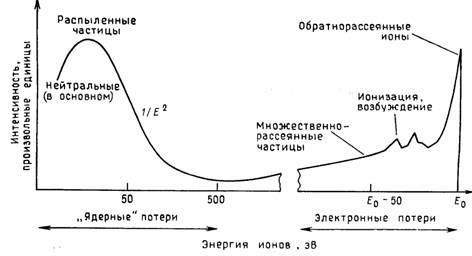

            Энергетический спектр рассеянных твердотельной мишенью     ионов с начальной  энергией Е0 схематически  представлен на фиг.4. Здесь видны широкий низкоэнергетический (10 - 30 эВ) горб, соответствующий испусканию нейтральных атомов     (распыленные атомы), и высокоэнергетический горб, расположенный вблизи энергии первичного иона Е0 (упругорассеянные ионы).



Вторично-ионная эмиссия



            Основные  физические  и  приборные   параметры,  характеризующие  метод  ВИМС,  охватываются  формулами  (1) -  (3). Коэффициент вторичной ионной  эмиссии SА±,  т. е.  число (положительных  или отрицательных)  ионов на  один падающий  ион, для элемента А в матрице образца дается выражением

                                                            SА±=gА±САS,     (1)

где gА± -  отношение  числа  вторичных  ионов  (положительных или отрицательных) элемента А к полному числу нейтральных и  заряженных  распыленных  частиц  данного  элемента, а  СА  -атомная концентрация данного  элемента в  образце. Множитель S -  полный коэффициент распыления материала  (число атомов на один первичный ион).  В него  входят все  частицы, покидающие  поверхность, как  нейтральные, так  и ионы.  Величины gА±  и S  сильно зависят от состава матрицы образца, поскольку отношение gА± связано с электронными свойствами поверхности, а S   в большой  степени определяется  элементарными энергиями связи или теплотой атомизации твердого тела. Любой теоретический способ пересчета  измеренного выхода вторичных ионов в  атомные концентрации  должен, давать  абсолютное значение отношения gА± или  набор его  приведенных значений  для любой  матрицы.



            Фиг.4. Энергетический спектр электронов, рассеянных при соударении с твердотельной                       мишенью [2].



            Вторичный ионный ток  iА± (число  ионов в  секунду), измеряемый в приборе ВИМС, дается выражением

                                                                    iА± =hASA±IP,  (2)

 где iА±  - ионный ток для моноизотопного элемента (для данного компонента многоизотопного  элемента ионный  ток равен faiА±, где fa,- содержание изотопа а в элементе А). Величина hA -эффективность регистрации ионов данного изотопа в используемом приборе ВИМС. Она равна произведению эффективности переноса ионов через масс-анализатор на чувствительность ионного детектора. Множитель hA обычно можно рассматривать как константу, не зависящую от вида элемента или  массы изотопа, если энергетические распределения вторичных  ионов примерно одинаковы и имеют максимум при нескольких  электрон-вольтах, так что зависящее от массы изменение чувствительности детектора частиц мало. Наконец, IP полный ток  первичных ионов (число ионов в секунду), падающих на образец.

            Конечно, величина IP связана с плотностью тока первичных ионов DP (число ионов за секунду на 1 см2) и диаметром пучка d (см). Если для простоты принять, что сечение пучка круглое, а плотность DP тока постоянна в пределах сечения, то

                                                                  IP=(0,25p)DPd2.  (3)



            При  существующих  источниках  первичных  ионов,  используемых в приборах ВИМС, плотность тока на  образец, как  правило, не превышает 100  мА/см2 (в  случае однозарядных  ионов ток 1 mА  соответствует потоку 6.2 1015 ион/с). В табл. 1 приводятся типичные значения параметров, входящих в формулы (1) - (3).

 Таблица 1.

Типичные значения параметров

в формулах (1)- (3) [1].

gА±

10-5¸10-1

S

1¸10

hA

10-5¸10-2

   DP

10-6¸10-2 mA/cm2

d

10-4¸10-1 cm

            Самое   важное   значение   в   вопросе   о    возможностях   ВИМС как   метода   анализа   поверхностей   имеет    взаимосвязь   между параметрами   пучка   первичных   ионов,  скоростью   распыления  поверхности  и  порогом  чувствительности  для  элементов.   Из-за  отсутствия  информации   о  такой   взаимосвязи  часто   возникают  неправильные   представления    о   возможностях    метода.   Соотношения   между   током   первичных   ионов,   диаметром   и   плотностью  пучка, скоростью распыления

поверхности и порогом чувствительности при типичных условиях иллюстрируются графиком, представленным на фиг.5. Скорость удаления (число монослоев в секунду) атомов мишени при заданной энергии ионов пропорциональна плотности их тока DP, а порог чувствительности при регистрации методом ВИМС (минимальное количество элемента, которое можно обнаружить в отсутствие перекрывания пиков масс-спектра) обратно пропорционален полному току ионов IP. Коэффициент пропорциональности между порогом чувствительности ВИМС и IP определяется исходя из результатов измерений для ряда элементов в различных матрицах путем приближенной оценки, основанной на экспериментальных значениях для типичных пар элемент - матрица. При построении графика на фиг.5 предполагалось, что площадь захвата анализатора, из которой вторичные ионы отбираются в анализатор, не меньше сечения пучка первичных ионов. Данное условие обычно выполняется в масс-спектрометрии, если диаметр области, из которой поступают ионы, не превышает 1 мм.
