Метрологическое обеспечение измерения криогенных температур

CОДЕРЖАНИЕ

Перечень условных обозначений, символов, единиц, сокращений и терминов………………………………………………………………………………… .3

Введение….……………………………………………………………………… 4

1 Термопреобразователи для измерения криогенных температур……….……5

1.1 Медь-константановый термопреобразователь……………………… ….5

1.2 Термопреобразователи из сплавов Кондо в паре с обычными термоэлектродами……………………………………………………………………… .5

2 Государственная поверочная схема………………………………………… 10

2.1 Эталоны……………………………………………………… ………… 10

2.1.1 Государственный первичный эталон…………………………….10

2.1.2 Вторичные эталоны……………………………………………… 11

2.2 Рабочие эталоны………………………………………………… ………12

2.2.1 Рабочие эталоны 1-го разряда…………………………………….12

2.2.2 Рабочие эталоны 2-го разряда…………………………………….13

2.2.3 Рабочие эталоны 3-го разряда…………………………………….14

2.3 Рабочие средства измерительной техники……………………… …… 14

Заключение.……………… …………………………………………………….17

Перечень ссылок……………………………………….……………………… .18

ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ, СИМВОЛОВ, ЕДИНИЦ, СОКРАЩЕНИЙ И ТЕРМИНОВ

ГОСТ – межгосударственный стандарт;

ДСТУ – национальный стандарт Украины;

ЖК – железо-константан;

МТШ – Международная температурная шкала;

НСХ – номинальная статическая характеристика;

ТЭДС – термоэлектродвижущая сила;

ХК – хромель-копель.

ВВЕДЕНИЕ

Температура играет важную роль в повседневной жизни, в познании природы, исследовании новых явлений, а ее единица — кельвин К — является одной из семи основных единиц, на которых основана Международная си­стема единиц. Согласно статистическим данным около 40 % всех из­мерений приходятся на температурные [1]. В некоторых отраслях народного хозяйства эта доля значительно выше. Так, в энергетике температурные измерения составляют до 70 % общего количества измерении. Огромное зна­чение имеет температура при контроле, автоматизации и управлении технологическими процессами. Точность соблюдения температурного режима часто определяет не только качество, но и принципиальные возможности применения продукции в определенных целях, например при выращивании полупроводниковых монокристаллов. В современных условиях технологи­ческие требования к точности поддержания температуры находятся на уровне высших метрологических достижений [2].

Во время прохождения производственной практики изучены методы и средства измерения криогенных температур. Отчет по практике содержит описания, характеристики и условия применения различных термопреобразователей, а также государственную поверочную схему термопреобразователей в диапазоне измерения от 13,8 до 303 К.

1 ТЕРМОПРЕОБРАЗОВАТЕЛИ ДЛЯ ИЗМЕРЕНИЯ КРИОГЕННЫХ ТЕМПЕРАТУР

Характерной особенностью термоэлектрического метода измерения низких температур является то, что с убыванием температуры ухудша­ются условия генерирования термоэлектродвижущей силы (ТЭДС) [3].

1.1 Медь-константановый термопреобразователь

Медь-константановый термопреобразователь в практике измерения низких тем­ператур получил наиболее широкое применение. Условное обозна­чение номинальных статических харак­теристик (НСХ) преобразования в соответствии с ДСТУ 2837-94 [4]: МК (М) с термоэлектродами медь (М1) и сплав копель МНМц 43…0,5 (56 % Cu – 44 % Ni) для диапазона измеряемых температур -200…+400 ºС (70…670 К). В отличие от электродов из чистых металлов сплавы часто выходят за рамки тре­бований по однородности, предъявляемых к термоэлектродам. Особен­но это относится к константану, выбор которого для измерения низких температур требует особой тщательности и внимания. Для термопреобразователей пригоден только термопарный константан. Обычная электротехниче­ская медь удовлетворяет требованиям по однородности [5]. ТЭДС медь-константанового термопреобразователя убывает с температурой и при 20 К становится меньше 5 мкВ/К. При температурах ниже тройной точки водорода (13,81 К) используются сплавы Кондо, значительно более эффективные, чем медь-константановые термопреобразователи в диапазоне температур 2 .20 К [6].

1.2 Термопреобразователи из сплавов Кондо в паре с обычными термоэлектродами

Такие термопреобразователи эффективны при измерениях температур ниже тройной точки водорода. Сплавы Кондо представляют твердые растворы, в которых в обыкновенном металле в очень небольших количествах растворены переходные или редкоземельные металлы. Молярное содержание растворов составляет от нескольких тысячных до нескольких десятых долей процента. Для них характерна очень большая по сравнению со всеми остальными металлами и сплавами ТЭДС. Наиболее исследованы растворы железа, кобальта, марганца, серебра, меди [7]. На рис. 1.1 и 1.2 представлены температурные зависимости полной и дифференциальной ТЭДС для термопар, которые составлены из термоэлектродов, изготовленных из сплава золота и кобальта (молярное содержание 2,1 %), и других металлов [8].

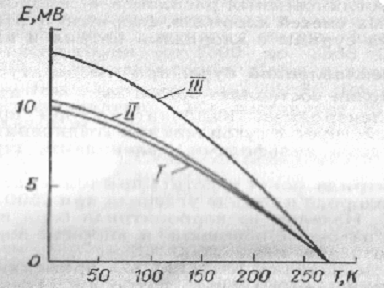

Рисунок 1.1 – Зависимость интегральной ТЭДС Au - 21 % Co: I – в паре с серебром; II – в паре с медью; III – в паре с хромелем

от температуры

В соответствии с ДСТУ 3622-97 [9] при измерении «гелиевых» и «водородных» температур наиболее применим термопреобразователь, в котором один из термоэлектродов изготовлен из сплава золота и железа (молярное содержание 0,07 %). На рис. 1.3 представлена температурная зависимость интегральной ТЭДС такого термоэлектрода в паре с медью и хромелем, на рис. 1.4 — температурная зависимость чувствительности этого термопреобразователя [8].

Невоспроизводимость значений Е(Т), связанная с повторением циклов охлаждения, не превышает ± 0,01 % при измерении «гелиевых» температур и уменьшается с повышением температуры [10].

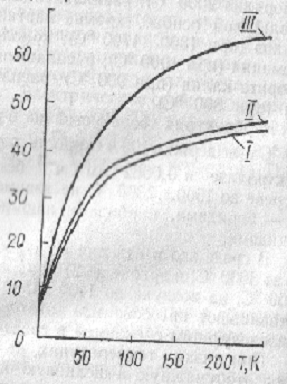

Рисунок 1.2 – Зависимость дифференциальной ТЭДС Au - 21 % Co: I – в паре с серебром; II – в паре с медью; III – в паре с хромелем

от температуры

Разброс значений ТЭДС для 15 произвольно выбранных термо­электродов одной и той же катушки имеет наибольшее значение при 4,2 К и соответствует ± 0,2 % [11].

Для измерений в диапазоне температур 1 .80 К рекомендуются термопреобразователи, у которых электроды изготовлены из сплавов серебро-золото (моляр­ное содержание 0,37 %) и золото-железо (молярное содержание 0,03 %) в соответствии с ДСТУ 2857-94 [12]. С понижением температуры чувствительность повышается и составляет 10 мкВ/К при 2 К, 14 мкВ/К при 10 К и 8 мкВ/К при 40 К. При индивидуальном установлении номинальной статической характерис­тики ее погрешность достигает 0,1 К в соответствии с ДСТУ 2837-94 [4].

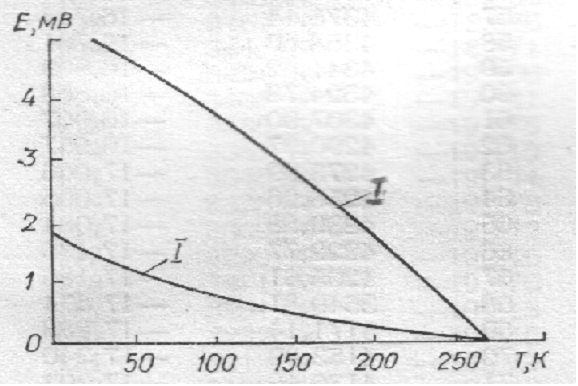

Рисунок 1.3 – Зависимость интегральной ТЭДС Au – 0,07 % Fe: I – в паре с медью; II – в паре с хромелем от температуры
