Трассировка печатной платы

Текст программы

Рrogram plata; {Находит кротчайший путь от одной точки до другой}

uses crt; {не пересекая уже проведенные линии}

const Xm=80;Ym=24; c:word=14;

d:array[0 3]of record x,y:integer end=

((x:-1;y:0),(x:0;y:-1),(x:1;y:0),(x:0;y:1));

str='* - draw; del - clear; 1,2 - contact pointers;';

type plt=array[1 Ym,1 Xm] of integer;

var Pl:plt; ch:char; x1,y1,x2,y2,s:integer; p1:boolean;

{-----------------------------------------------------------------------------------------------------------------}

procedure InitPlata; {Создает фон экрана}

var x,y:integer;

begin TextBackGround(0);TextColor(7);

for y:=1 to Ym do for x:=1 to Xm do begin Pl[y,x]:=0; write('.'); end;

end;

{-----------------------------------------------------------------------------------------------------------------}

procedure ClrPlata; {Восстанавливает экран в прежний вид после прохождения}

var x,y:integer; {волны оставляя проведенные линии}

begin TextBackGround(0);TextColor(7);

for y:=1 to Ym do for x:=1 to Xm do

if Pl[y,x]>0 then begin Pl[y,x]:=0; GotoXY(x,y); write('.'); end;

end;

{----------------------------------------------------------------------------------------------------------------}

procedure Trassa(xn,yn,xk,yk:integer); {Эта процедура находит кротчайший }

var xt,yt,x1,y1,min,xp,yp,p:integer; {путь от одной точки до другой}

begin xt:=xk; yt:=yk; Pl[yt,xt]:=-1;

repeat min:=maxint;

for p:=0 to 3 do

begin x1:=xt+d[p].x; y1:=yt+d[p].y; Sound(p*abs((xk-x1)*(yk-y1)));

if(x1>0)and(x1<=Xm)and(y1>0)and(y1<=Ym)and(Pl[y1,x1]>0)and(Pl[y1,x1]<min)

then begin min:=Pl[y1,x1]; xp:=x1; yp:=y1; end;

end;

xt:=xp; yt:=yp; Pl[yt,xt]:=-1; TextColor(9+c mod 6);

GotoXY(xt,yt); write(#219); Delay(130);

until (xt=xn)and(yt=yn);

TextColor(12); GotoXY(xn,yn); write(#219); GotoXY(xk,yk); write(#219);

NormVideo; ClrPlata; inc(c); NoSound;

end;

{---------------------------------------------------------------------------------------------------------------}

procedure volna(xn,yn,xk,yk:integer; var s:integer); {Процедура прохождения волны}

var A:array [1 600] of record x,y:integer; end;

i,p,k,l,xt,yt,x1,y1,ia,ib,f:integer;

begin f:=2; Pl[yn,xn]:=1; A[1].x:=xn; A[1].y:=yn; ib:=300; ia:=1; k:=1;

repeat l:=0; {Sound(l*170);}

for i:=ia to ia+k-1 do

begin xt:=A[i].x; yt:=A[i].y; Sound(i*70);

for p:=0 to 3 do

begin x1:=xt+d[p].x; y1:=yt+d[p].y; Sound(p*k*7);

if(x1>0)and(x1<=Xm)and(y1>0)and(y1<=Ym)and(Pl[y1,x1]=0) then

begin A[ib+l].x:=x1; A[ib+l].y:=y1; inc(l); TextColor(9+f mod 6);

Pl[y1,x1]:=f; GotoXY(x1,y1); write((f mod 10):1);

if(x1=xk)and(y1=yk)then begin NoSound;s:=0; exit;end; Delay(13);

end;

end;

end;

i:=ia; ia:=ib; ib:=i; k:=l; inc(f);

until l=0; NoSound;

s:=1; GotoXY(20,25); TextColor(12); write(‘ Трасса не может быть проведена!!!’);

Delay(3000); GotoXY(xk,yk); TextColor(7); write('.'); GotoXY(20,25);

write(str); ClrPlata;

end;

{----------------------------------------------------------------------------------------------------------------}

begin

ClrScr; InitPlata; GotoXY(20,25); write(str); GotoXY(40,12); p1:=false;

repeat

ch:=ReadKey; if ch=#0 then ch:=ReadKey;

case ch of

{up} #72: if WhereY=1 then GotoXY(WhereX,24) else GotoXY(WhereX,WhereY-1);

{left} #75: if WhereX=1 then GotoXY(80,WhereY) else GotoXY(WhereX-1,WhereY);

{right}#77: GotoXY((WhereX+1) mod 80+(WhereX+1) div 80 ,WhereY);

{down} #80: GotoXY(WhereX,(WhereY+1) mod 25+(WhereY+1) div 25);

{*} #56: begin Pl[WhereY,WhereX]:=-1; TextColor(10);write(#176); GotoXY(Where X-1,Where Y);

{del} #83: begin Pl[WhereY,WhereX]:=0; write('.'); GotoXY(WhereX-1,WhereY);end;

{1} #49: if(not p1)and(Pl[WhereY,WhereX]=0)

then begin x1:=WhereX; y1:=WhereY; p1:=true;

TextBackGround(14);TextColor(12);write(#176); NormVideo; end;

{2} #50: if p1 and(Pl[WhereY,WhereX]=0)

then begin x2:=WhereX; y2:=WhereY; p1:=false;

TextBackGround(14);TextColor(12);write(#176); NormVideo;

Volna(x1,y1,x2,y2,s);

if s=0 then trassa(x1,y1,x2,y2); end;

end;

until ch=#27;

NormVideo;

END.

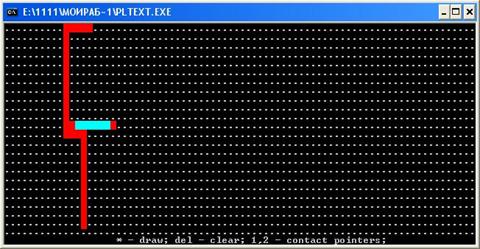

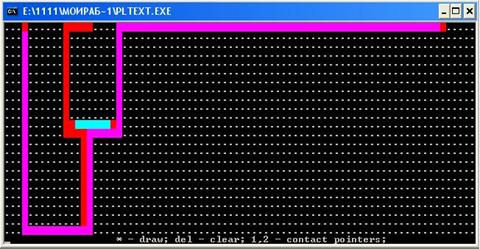

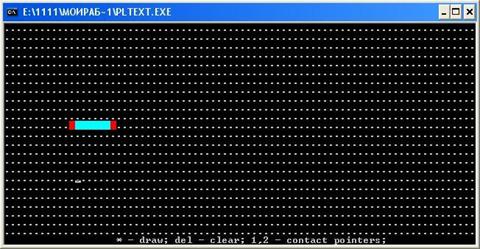

Результаты моделирования программы на реальной ЭВМ

Задание

Составить программу трассировки платы (программа, которая соединяет две точки линией кротчайшим путем, не пересекаясь и обходя все препятствия).

Цель работы Целью курсового проектирования является приобретение и закрепление навыков в организации вычислительных процессов и программирования на алгоритмическом языке ПАСКАЛЬ. Основной акцент в работе уделяется рассмотрению модульного программирования, использованию процедур и функций. Полученные знания помогут в будущем более эффективно подходить к процессу разработки программного обеспечения.

Постановка задачи

В данной курсовой работе будет осуществляться соединение двух точек кротчайшим путем, не пересекая друг друга. Сначала пользователь при помощи курсора должен поставить первую точку, затем вторую и программа соединит эти точки. Для наибольшей наглядности волна при прохождении раскрашивается разными цветами, а также раскрашивается проведенная линия.

Анализ и разработка алгоритма

Эта программа работает на принципе волны

которая начинает распространяться от первой

точки заполняя экран числами от 0 до 9 пока

не достигнет второй точки см. рис.1.

Волна работает по такому принципу:

Когда вы ставите первую точку

1	2
