Универсальный регулятор уровня водыСтраница: 5/13
1 |
2 |
3 |
4 |
5 |
6 |
3 |
Транзисторы биполярные кремниевые большой мощности в ключевом режиме |
1 |
0,6 |
0,9 |
0,54 |
4 |
Диоды кремниевые выпрямительные, маломощные |
4 |
0,2 |
0,315 |
0,252 |
5 |
Диоды кремниевые выпрямительные, средней мощности |
4 |
0,5 |
0,315 |
0,63 |
6 |
светодиоды |
2 |
0,7 |
0,315 |
0,441 |
7 |
Симистор Iн=16А |
1 |
0,95 |
1,026 |
0,975 |
8 |
Резисторы постоянные непроволочные типа С2-33Н
Рном=0,125 Вт, ток постоянный. |
13 |
0,05 |
0,45 |
0,293 |
9 |
Резисторы постоянные непроволочные типа С2-33Н
Рном=0,25 Вт, ток переменный. |
2 |
0,1 |
0,45 |
0,09 |
10 |
Конденсаторы керамические |
8 |
0,05 |
0,126 |
0,05 |
11 |
Конденсаторы электролитические танталовые |
2 |
0,25 |
1,44 |
0,72 |
12 |
Трансформаторы входные |
1 |
0,9 |
0,432 |
0,389 |
13 |
Трансформаторы импульсные |
1 |
0,13 |
0,432 |
0,056 |
14 |
Держатели предохранителей |
1 |
0,3 |
1,8 |
0,54 |
15 |
Предохранитель |
1 |
0,65 |
1,8 |
1,17 |
16 |
Гнезда |
3 |
0,7 |
1,8 |
3,78 |
17 |
Тумблер |
2 |
0,4 |
1,8 |
1,44 |
18 |
Кнопка |
1 |
0,4 |
1,8 |
0,72 |
19 |
Вилка двухполюсная |
1 |
0,5 |
1,8 |
0,9 |
20 |
Датчики уровня |
2 |
0,3 |
1,8 |
1,08 |
21 |
Печатная плата |
1 |
0,2 |
1,8 |
0,36 |
22 |
Места пайки |
122 |
0,004 |
10 |
4,88 |
23 |
Корпус |
1 |
1,1 |
1,8 |
1,98 |
L =ni×li×ai |
20,679×10-6 1/час |
Продолжение таблицы 3
Вероятность безотказной работы определяем для заданного времени 2000, 4000, 6000, 8000, 10000, 12000 по формуле (19)
P(2000)= 2,72 = 0,97;
P(4000)=2,72= 0,93;
P(6000)= 2,72 = 0,89;
P(8000)=2,72 = 0,87;
P(10000)=2,72= 0,82;
P(12000)=2,72 = 0,78;
По полученным данным строим график зависимости вероятности безотказной работы Р = f (t), приведенный на рисунке 3.

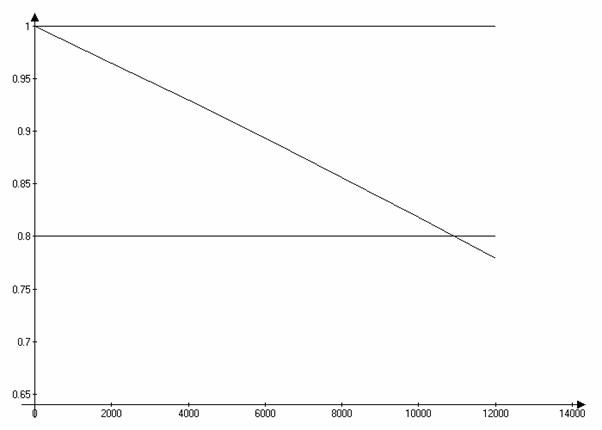

Рисунок 3 – График зависимости вероятности безотказной работы Р=f(t)
При вероятности безотказной работы 0,8 наработка на отказ 10800 часов. /7/
2 Конструкторско-технологическая часть
2.1 Описание конструкции универсального регулятора воды
2.1.1 Разработка конструкции корпуса
Корпус устройства универсального регулятора воды выполнен из ударопрочного полистирола марки УПМ-0508 методом литья под давлением. Он состоит из основания (позиция 16) и крышки (позиция 2). Корпус имеет следующие габаритные размеры: ширина-70мм, длинна-200мм, высота-120мм. Внутри корпуса универсального регулятора воды крепится печатная плата (позиция 6) на установочные стойки (позиция 17) при помощи четырех шурупов. Так же внутри корпуса размещен сетевой трансформатор TV1 (позиция 10), который крепится при помощи крепежной скобы (позиция 11), симистор VS1 (позиция 7) на радиаторе (позиция 8). На передней панели универсального регулятора воды находятся кнопка принудительного включения или отключения нагрузки (позиция 5), тумблер выбора режимов работы (позиция 3) и два светодиодных индикатора состояния прибора. (позиция 4). На нижнем торце расположены разъемы для подключения нагрузки и датчиков (позиция 13). Разъемы крепятся к корпусу при помощи винтов М3 с гайками. На правой стенке расположен шнур питания (позиция 12), тумблер «СЕТЬ» (позиция 10) и держатель предохранителя. Монтаж прибора производится с помощью ушей крепления расположенных на задней стенке (позиция 15). /9/
|
