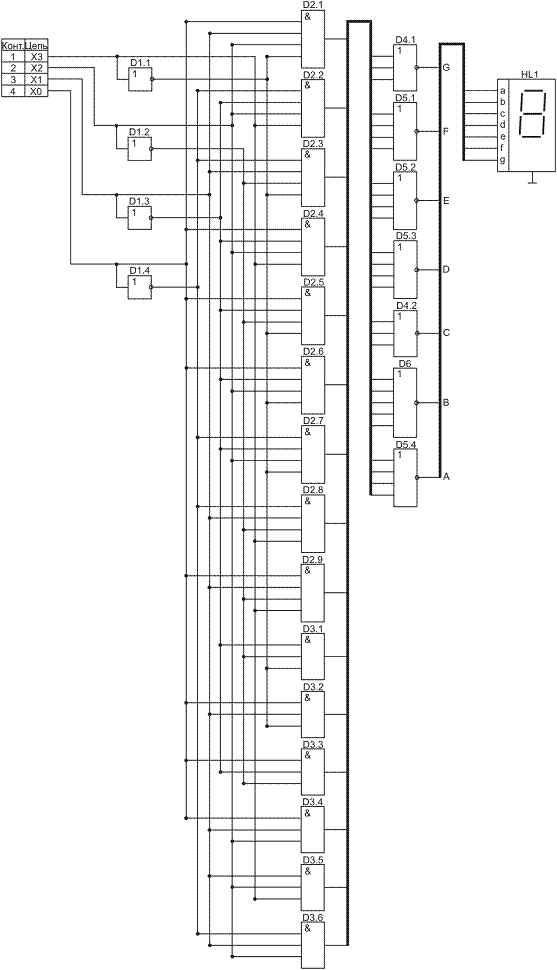

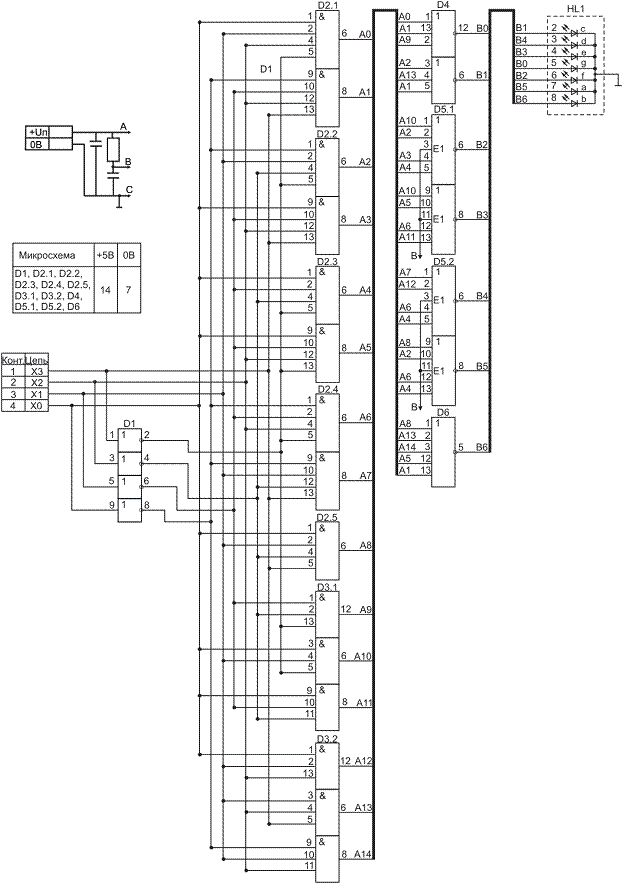

Преобразователь семисегментного кода

4. Расчет технических показателей объекта.

Спроектированное устройство преобразователя двоичного кода в семисегментный соответствует заданным условиям функционирования. Устройство состоит из простейших логических элементов, количество которых не высоко, потребляет мало мощности и имеет незначительное время задержки. Но данное устройство не является удобным, т.к. существуют микросхемы, которые могут производить аналогичные преобразования кодов и по своим характеристикам превосходят данное разработанное устройство. Список литературы.

1. Калабеков Б.А., Цифровые устройства и микропроцессорные системы: Учебник для техникумов связи. – М.: Горячая линия – Телеком, 2000. – 332 с.

2. Методические указания к выполнению курсового проекта по дисциплине “Цифровая схемотехника” для студентов специальности 210100 “Управление и информатика в технических системах”. Составители: доцент, к.т.н. А.В. Запевалов, Ст. преподаватель Л.Ю. Запевалова. Сургут СурГУ 2000-34 с.

3. Табарина Б.В. Интегральные микросхемы: справочник. – М.: Радио и связь, 1983. – 528 с.

4. Лекции по цифровой схемотехнике.

1	2	3	4	5	6	7	8
