Щелевая антенна

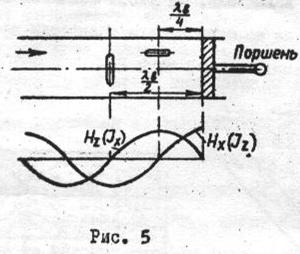

Чтобы продольная возбуждалась с максимальной интенсивностью, ее центр надо поместить в пучность , т.е. расстояние между поршнем и щелью - z- должно равняться нечетному числу / 4. Для максимального возбуждения поперечной щели ее следует помещать в пучность , т.е. на расстоянии равном четному числу / 2 от поршня.

Известно, что волновод прямоугольного сечения с волной типа Н можно представить эквивалентной двухпроводной линией с волновой проводимостью

, (4)

где - волновое сопротивление.

Щель, прорезанная в стенке волновода, представляет для последнего некоторую нагрузку и влияет на режим его работы. Часть энергии, идущей по волноводу, излучается щелью, часть отражается от нее, как от всякой неоднородности, и направляется обратно к генератору, часть проходит дальше. Влияние щели на режим работы волновода характеризуется входной проводимостью Y и входным сопротивлением Z. Входное сопротивление (проводимость) щели произвольной длины есть величина комплексная. В основном применяются резонансные щели (Х= В= 0). Чтобы щель была резонансной, ее длина должна быть несколько меньше / 2. При этом, чем шире щель, тем больше должна быть величина укорочения. Здесь также существует полная аналогия с симметричным вибратором. Приближенно укорочение может быть определено по формуле:

(5)

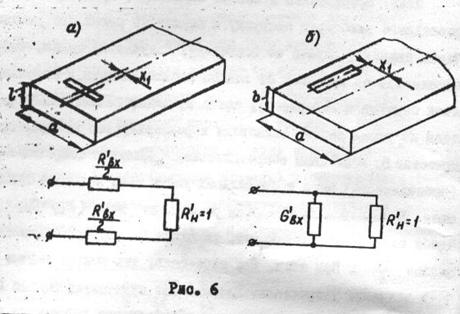

Поперечная щель, прорезанная в широкой стенке волновода, прерывает линии плотности продольной составляющей поверхностного тока. Поэтому эту щель следует рассматривать как сопротивление, последовательно включенное в провода эквивалентной волноводу двухпроводной согласованной линии (рис.6,а). В случае резонансной поперечной щели нормированное входное сопротивление рассчитывается по формуле:

, (6) где - длина волны в волноводе;

- длина волны в свободном пространстве;

a - ширина широкой стенки волновода;

d - ширина узкой стенки волновода;

х- расстояние от середины широкой стенки до центра щели.

Из рассмотрения формулы (6) видно, что входное сопротивление резонансной поперечной щели максимально, если центр этой щели совпадает с центром широкой стенки волновода (х= 0), так как в этом месте максимален продольный ток, возбуждающий щель; R уменьшается по мере удаления центра поперечной щели от центра широкой стенки.

Одним из видов поперечных щелей является щель, прорезанная в пластине, закрывающей торец волновода (рис.7). Для улучшения направленных свойств торцевая волноводная щелевая антенна снабжается специальным экраном. Щель возбуждается продольными токами, замыкающимися на внутренней поверхности пластины. В свою очередь щель возбуждает систему токов на внешней поверхности торца волновода или экрана. Резонансное эквивалентное сопротивление такой щели при симметричном расположении ее относительно широких стенок волновода определяется по формуле (6).

Продольная щель прерывает линии плотности поперечной составляющей поверхностного тока. Поперечные токи как бы ответвляются от проводов эквивалентной линии в параллельно присоединенные к ним шлейфы. Поэтому продольную щель следует рассматривать как сопротивление, присоединенное параллельно двухпроводной линии, т.е. как проводимость G (рис.6,б). Нормированная входная проводимость резонансной продольной щели рассчитывается по формуле:

(7)

Из рассмотрения формулы (7) следует, что входная проводимость продольной резонансной щели равна нулю, если щель находится в центре широкой стенки (х= 0), и максимальна, если щель находится на краю широкой стенки (х= a / 2) или на боковой стенке. К аналогичному выводу можно придти из рассмотрения рис.3 и 4.

Приведенные формулы для эквивалентного приведенного входного сопротивления и эквивалентной приведенной входной проводимости получены для полуволновых щелей. Эта длина весьма близка к резонансной длине щели, при которой эквивалентное реактивное сопротивление х и эквивалентная реактивная проводимость b равны нулю. Так как и мало меняются вблизи резонанса, то этими формулами можно пользоваться и для резонансных щелей.

Как указывалось ранее, резонансная длина щели несколько меньше / 2 и тем меньше, чем шире щель. Кроме этого, резонансная длина щели зависит от смещения ее хотносительно широкой стенки волновода. При фиксированной ширине продольной щели и увеличении смещения хот нуля до / 4

относительно середины широкой стенки волновода резонансная длина увеличивается, приближаясь к / 2. При дальнейшем увеличении смещения щели ее резонансная длина начинает уменьшаться.

Резонансная длина поперечной щели в широкой стенке прямоугольного волновода при смещении х= 0 равна 2 l = 0,488, т.е. незначительно отличается от половины длины волны генератора. Наклонные щели в узкой стенке имеют резонансную длину, приближенно равную половине длины волны в свободном пространстве.
