Электромагнитная совместимость сотовых сетей связиСтраница: 6/25
В отличие от стандарта GSM, который использует TDMA (Time Division Multiple Access - многостанционный доступ с кодовым разделением канала, т.е. несколько абонентом могут разговаривать на одной и той же частоте, как и в CDMA, но в отличие от CDMA, в разное время), стандарт IS-95 диапазон частот использует более экономично. CDMA называют широкополосной системой и сигналы идущие в эфире шумоподобными. Широкополосная - потому, что занимает широкую полосу частот. Шумоподобные сигналы - потому, что когда в эфире на одной частоте, в одно и то же время работают несколько абонентов, сигналы
Рис. 3 сигнал и помеха
накладываются друг на друга (можно представить шум в ресторане, когда все одновременно говорят). Помехоустойчивая - потому, что при возникновении в широкой полосе частот(1,23 Мгц) сигнала-помехи, узкого диапазона (<150кГц), сигнал примется почти неискаженный. За счет помехоустойчивого кодирования потерянные данные система восстановит, см. рис 1, где показан полезный сигнал.
А в стандарте GSM такое не получится. Из-за того, что GSM изначально сам узкополосный. Ширина полосы, которая используется, равна 200 кГц.
Система CDMA фирмы Qualcom рассчитана на работу в диапазоне частот 800 Мгц. Система CDMA построена по методу прямого расширения спектра частот на основе использования 64 видов последовательностей, сформированных по закону функций Уолша. Для передачи речевых сообщений выбрано речепреобразующее устройство с алгоритмом CELP со скоростью преобразования 8000 бит/с (9600 бит/с в канале). Возможны режимы работы на скоростях 4800, 2400, 1200 бит/с.
В каналах системы CDMA применяется сверточное кодирование со скоростью ? (в каналах от базовой станции) и 1/3 (в каналах от подвижной станции), декодер Витерби с мягким решением, перемежение передаваемых сообщений. Общая полоса канала связи составляет 1,25 Мгц.
Основные характеристики приведены в таблице 5.
|
Диапазон частот передачи MS |
824,040 – 848, 860 Мгц | |
Диапазон частот передачи BTS |
869,040 – 893,970 мгц | |
Относительная нестабильность несущей частоты BTS |
+/- 5*10^-8 | |
Относительная нестабильность несущей частоты MS |
+/- 2,5*10^-6 | |
Вид модуляции несущей частоты |
QPSK(BTS), O-QPSK(MS) | |
Ширина спектра излучаемого cигнала:
по уровню минус 3 Дб
по уровню минус 40 Дб |
1,25 Мгц
1,50 Мгц | |
Тактовая частота ПСП М-функции |
1,2288 Мгц | |
Количество каналов BTS на 1 несущей частоте |
1 пилот-канал
1 канал синхронизации
7 каналов персонально вызова
55 каналов связи | |
Количество каналов MS |
1 канал доступа
1 канал связи | |
Скорость передачи данных:
В канале синхронизации
В канале перс.вызова и доступа
В каналах связи |
1200 бит/с
9600, 4800 бит/с
9600, 4800, 2400, 1200 бит/с | |
Кодирование в каналах передачи BTS |
Сверточный код R=1/2, К=9 | |
Кодирование в каналах передачи MS |
Сверточный код R=1/3, K=9 | |
Требуемое для приема отношение энергии бита информации |
6-7 дБ | |
Максимальная эффективная излучаемая мощность BTS |
50 Вт | |
Максимально эффективная излучаемая мощность MS |
6,3 – 1,0 Вт |
В стандарте используется раздельная обработка отраженных сигналов, приходящих с разными задержками, и последующее их весовое сложение, что значительно снижает отрицательное влияние эффекта многолучевости. При раздельной обработке лучей в каждом канале приема на базовой используется 4 параллельно работающих коррелятора, а на подвижной станции 3 коррелятора. Наличие параллельно работающих корреляторов позволяет осуществить мягкий режим "эстафетной передачи" при переходе из соты в соту.
Мягкий режим "эстафетной передачи" происходит за счет управления подвижной станцией двумя или более базовыми станциями. Транскодер, входящий в состав основного оборудования, проводит оценку качества приема сигналов от двух базовых станций последовательно кадр за кадром. Процесс выбора лучшего кадра приводит к тому, что результирующий сигнал может быть сформирован в процессе непрерывной коммутации и последующего "склеивания" кадров, принимаемых разными базовыми станциями, участвующими в "эстафетной передаче".
Протоколы установления связи в CDMA, так же как в стандартах AMPS основаны на использовании логических каналов.

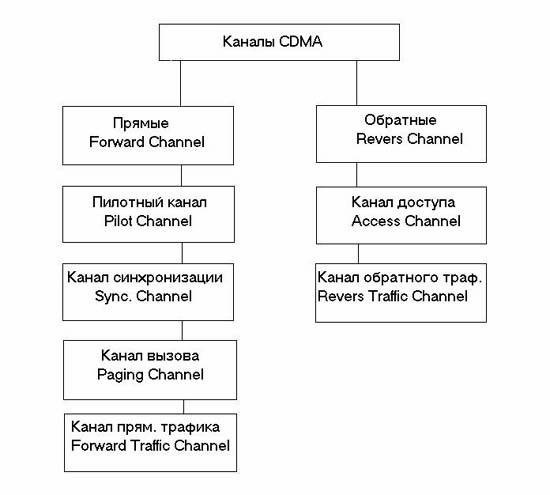

В CDMA каналы для передачи с базовой станции называются прямыми (Forward), для приема базовой станцией - обратными (Reverse). Структура каналов в CDMA в стандарте IS-95 показана на рис:
 Рис. 4
Прямые каналы в CDMA:
1. Пилотный канал - используется подвижной станцией для начальной синхронизации с сетью и контроля за сигналами базовой станции по времени, частоте и фазе.
2. Канал синхронизации - обеспечивает идентификацию базовой станции, уровень излучения пилотного сигнала, а так же фазу псевдослучайной последовательности базовой станции. После завершения указанных этапов синхронизации начинаются процессы установления соединения.
3. Канал вызова - используется для вызова подвижной станции. После приема сигнала вызова подвижная станция передает сигнал подтверждения на базовую станцию, после чего по каналу вызова на подвижную станцию передается информация об установлении соединения и назначения канала связи. Канал персонального вызова начинает работать после того, как подвижная станция получит всю системную информацию (частота несущей, тактовая частота, задержка сигнала по каналу синхронизации).
4. Канал прямого доступа - предназначен для передачи речевых сообщений и данных, а так же управляющей информации с базовой станции на подвижную.
|
