Технологический процесс изготовления микромодуля этажерочного типа применительно к серийному производству

Страница: 2/5

Все операции входного контроля контроллеры должны проводить в резиновых или хлопчатобумажных напальчниках воизбежании загрязнения и “засаливания” печатных проводников и металлизированных пазов микроплат.

Контроль микроэлементов на соответствие техническим условиям по электрическим параметрам осуществляется в специальном приспособлении, обеспечивающем одновременное контактирование со всеми двенадцатью пазами микроплаты. Приспособление подключено к соответствующим контрольно-измерительным приборам и стендам.

На каждую проверенную партию, а в некоторых случаях на отдельные микроэлементы, выписывается паспорт с указанием фамилии контролера и даты контроля.

После проверки микроплаты и микроэлементы укладываются в спецтару с отдельными ячейками, которая заваривается в полиэтиленовую пленку и хранится в эксикаторах или в герметичных шкафах.

Операция комплектации микроэлементов.

Операцию комплектации целесообразно производить сразу же после входного контроля. Операция комплектации заключается в раскладке микроэлементов в спецтару, в последовательности, обусловленной схемой сборки микромодуля. Спецтара с укомплектованными микромодулями вновь заваривается в полиэтиленовую пленку и передается на операцию сборки и пайки.

Операция изготовление перемычек.

В конструкцию микромодуля входят микроплаты с соединительными проводниками. Количество и разводка проводников определяются для каждого микромодуля после составления карты сборки.

Нанесение проводников осуществляют методом вжигания серебряной пасты. Состав пасты: окись серебра 66.8 % , окись висмута 2,4 % , борнокислый свинец 1,2 % , касторовое масло 6.4 % , канифольно-скипидарный лак 24,2 %.

Для приготовления серебряной пасты компоненты в необходимых количествах смешивают и растирают до однородного состояния, периодически добавляя скипидар.

Керамические платы ,подлежащие металлизации , промывают в теплом содовом растворе ,затем в проточной воде и помещают в термостат , где сушат при температуре t=150 C в течении 20 мин.

Высушенные платы обезжиривают спиртом , после чего сушат на воздухе в течении 15 мин или в термостате при температуре 100 С – 5 мин.

Проводники наносят серебряной пастой на керамическую микроплату с помощью сетчатого трафарета. Платы с проводниками укладывают на шамотные подставки и загружают в муфельную печь. Вжигание производится по следующему режиму :

Время отжига ,ч

0-1

1-2

2-3

3-4

4-5

5-6

6-7

7-8

8-9

Температура , С

20-100

100-200

200-300

200-300

300-350

350-400

400-550

550-700

700-800

По достижению 800 C печь выключают и охлаждают детали вместе с печью до 60 С.

Качество вжигания серебра проверяется визуально. Недопустимо наличие чешуйчатости и стягивания серебра в капли. Сопротивление каждого проводника проверяется мостом постоянного тока (не должно превышать 0.1 Ом) и подвергается испытанию на пятикратную перегрузку током 2.5A в течении 5-10 сек.

Операция лужения проводников.

Микроплаты с нанесенными проводниками облуживают для уменьшения сопротивления печатных проводников и для уменьшения времени пайки соединительных проводников с пазами микроплат. Облуживание производится, как правило, с помощью вибропинцета с пружинным зажимом. Амплитуда колебаний вибропинцета устанавливается автотрансформатором в пределах 0.005 – 0.1 мм. Правильность выбора амплитуды определяется по отсутствию сосулек и наплывов в пазах микроплат. Процесс облуживания протекает следующим образом : Вибропинцет с микроплатой на 0.3-0.5 cек. погружают в флюс ТС-1 и затем быстро переносят к тиглю с припоем ПОС-61 с 3% - ной добавкой серебра. Микроплату в припой погружают на 0.3-0.5 сек и плавно извлекают из припоя вертикально вверх. Во избежании растворения в расплавленном припое серебряного покрытия пазов и проводников не допускается выдержка более 2 сек. Облуженные микроплаты промывают в спирте-ректификате и сушат на воздухе.

Операция лужения проволоки.

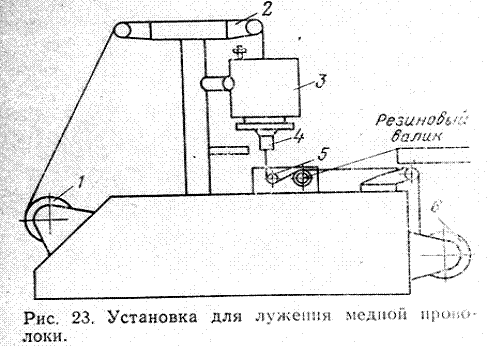

Для соединительных проводников в этажерочных микромодулях применяется медный провод марки ММ или МТ диаметром 0.38 мм. Провод перед сборкой облуживают. Толщина слоя припоя 20-30 мкм. Таким образов, диаметр облуженного проводника 0.4+_0.001 мм. Для получения заданной толщины припоя на проводе применяется принцип принудительного формирования с одновременным охлаждением формирующей фильеры сжатым воздухом. Обезжиренный провод, намотанный на питающую катушку 1,пропускается через ванну с флюсом 2 , ванну с припоем 3 , формирующую фильеру 4 , механизм подачи провода 5 и закрепляется на катушке 6 (рис.23). Прибор с автоматическим регулированием поддерживает температуру ванны припоя в предех 250-260 С.

Двигатель приводит в движение механизм протяжки провода. Регулировка скорости лужения производится автотрансформатором. Во избежании растворения провода в припое и обрыва остановка движения провода не допускается. Внутренний диаметр формирующей фильеры, изготовленной из титанового сплава, равен окончательному диаметру облуженой проволоки с учетом необходимого наращенного слоя. Попадая в фильеру, припой по мере прохождения по длине формирующего канала вместе с проводом охлаждается и затвердевает. Режим лужения, обеспечивающий получения на проводнике слоя припоя заданной толщины без наплывов и утолщений подбирается регулированием скорости движения проволоки через фильеру и расходом воздуха через воздухопровод, охлаждающий фильеру и провод.

Толщина лужения проволоки контролируется микрометром в процессе лужения без остановки движения провода. Сопротивление облуженого провода должно быть менее 0.16 ом/м, ток по проводнику – не более 0.5 А. Срок хранения луженого провода перед сборкой не более 15 суток. В некоторых случаях для увеличения срока хранения провод после лужения покрывается антикоррозионным флюсом ФПП.

Операция сборки.

Для сборки микроэлементов в пакет применяют различного вида универсальные и специальные сборники.
