Портативный радиоприёмник средних волн

Кпд = F2мах / F2min = 1637,1/895,57 = 1,83

6. Выбираем промежуточную частоту fпр = 465 кГц.

2. Выбор и обоснование блок схемы

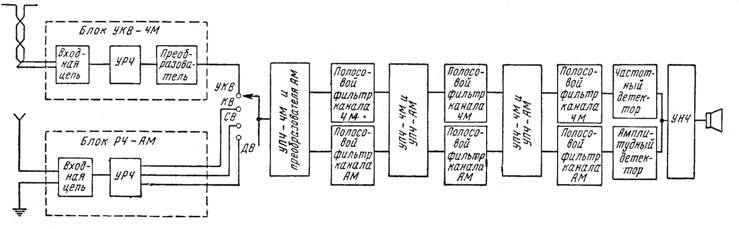

Рисунок 1.

На рисунке 1 представлена блок схема универсального приёмника.

В состав блок схемы входят:

- Входная цепь –

Входной цепью называется цепь, соединяющая антенну с первым усилительным или преобразовательным каскадом приёмника. Входная цепь должна наиболее полно передавать энергию сигнала из антенны в первый каскад приёмника, т.е. должна иметь по возможности больший коэффициент передачи по мощности.

- УРЧ -

УРЧ – это резонансный одноконтурный усилитель с фиксированной или переменной настройкой. Усилитель радиочастоты обеспечивает усиление сигнала и в дальнейшем фильтрует от помех.

- Преобразователь –

Преобразователь служит для переноса спектра частот из одной области в другую без изменения характера модуляции. Преобразователь является частью супергетеродинного приёмника. В результате преобразования получается новое значение частоты f пр, называемой промежуточной.

- УПЧ-

УПЧ – Усилитель промежуточной частоты предназначен для усиления сигналов промежуточной частоты и обеспечения селективности по соседнему каналу.

- УНЧ –

Усилитель низкой частоты или усилитель мощности. Служит для оконечного усиления сигнала.

Принцип работы блок схемы.

Сигнал поступает в приёмник с антенны. Приёмник снабжён внутренней и внешней антенной. Внешняя антенна работает в диапазоне УКВ и представляет собой телескопическую антенну. Внутренняя антенна рассчитана на работу в диапазонах СВ, ДВ и КВ волн. Внутренняя антенна основана на магнитной обмотке с ферритовом сердечником.

Усиление по промежуточной частоте также основана двумя каналами:

- каналом ЧМ

- каналом АМ с промежуточной частотой 465 МГц.

Каждый блок УПЧ оснащён полосовыми фильтрами. Благодаря резкому различию резонансных частот фильтров каждый из них резонирует лишь на ту промежуточную частоту, на которую он настроен, при этом другой фильтр на работу каскадов не влияет.

При поступлении сигнала на вход приёмника, сигнал усиливается и поступает на преобразователь АМ. Преобразованный сигнал фильтруется и усиливается в схеме. После прохождения всех преобразований сигнал детектируется и поступает на усилитель УНЧ, с помощью которого мы можем воспринять сигнал на слух.

3. Выбор и обоснование структурной схемы.

Обоснование структурной схемы включает в себя:

- выбор значения промежуточной частоты, избирательных систем тракта ПЧ и преселектора;

- выбор элемента настройки и обоснование способа настройки;

- выбор детектора приемника;

- выбор активных приборов (АП) ВЧ тракта и проверку возможности удовлетворения требований ТЗ при выбранной элементной базе;

- выбор ИМС УЗЧ и типа динамической головки;

- выбор узлов схемы питания приемника.

3.1. Выбор значения промежуточной частоты

Число преобразований частоты в приемнике и значение промежуточной частоты fПЧ выбирается, в первую очередь, из условий обеспечения требований по ослаблению зеркального (σЗК) и соседнего (σСК) каналов, а также с учетом других факторов. В проектируемых приемниках эти требования обычно могут быть обеспечены при использовании одного преобразования частоты и стандартного значения fПЧ. В бытовой аппаратуре приняты следующие значения fПЧ:

- 465 кГц в радиовещательных приемниках АМ сигналов (диапазоны ДВ, СВ, КВ);

- 10.7 МГц в радиовещательных приемниках ЧМ сигналов (диапазон УКВ);

- 500 кГц в приемниках ОМ сигналов (диапазон КВ).

В данном случае для нашего приёмника значение fПЧ=465 кГц.

3.2. Выбор системы тракта ПЧ и преселектора.

Основную роль в формировании резонансной характеристики приемника и обеспечении требований ТЗ по ослаблению соседнего канала играет тракт промежуточной частоты. Полоса пропускания приемника (ΔFПР) приблизительно равна полосе пропускания тракта ПЧ. Исключение составляют приемники ДВ и СВ диапазонов, где полоса пропускания приемника оказывается более узкой, чем полоса пропускания тракта ПЧ.Значение ΔFПР определяют следующим образом:

ΔFПР = ΔFС + 2 (ΔfПЕР + ΔfПР ),

где ΔFС - полоса частот принимаемого сигнала; ΔfПЕР иΔfПР - нестабильности частот передатчика и приемника.

Для АМ сигнала: ΔFС = 2 FВ ;

ΔFС = 2 FВ = 2*4 = 8 кГц

3.3. Определение числа и типа избирательных систем преселектора

Число избирательных систем преселектора в каждом диапазоне определяют исходя из заданного ослабления зеркального канала (σЗК), которое должно обеспечиваться на максимальной частоте диапазона (f0 = fМАКС), т.е. в “худшей точке”.

Задаемся значением конструктивной (максимальной реализуемой на данной частоте) добротности контура преселектора QК.

Ориентировочные значения QК следующие:

в диапазоне

ДВ - от 40 до 60,

СВ - от 50 до 80,

КВ - от 80 до 180,

УКВ - от 60 до 120.

Выбираем значение QК = 100 для приёмников СВ.

Оцениваем значения добротности эквивалентного контура QКЭ = (0.6 .0.8)QК и его полосы пропускания DFКЭ = f0 / QКЭ.

QКЭ = (0.6 .0.8)QК =0,7*100 = 70

DFКЭ = f0 / QКЭ = 1605/70 = 22,9

Рассчитываем крутизну характеристики избирательности преселектора (в децибелах на декаду), при которой будет обеспечено выполнение требований ТЗ по ослаблению зеркального канала:

,

где 3 дБ - ослабление на границах полосы пропускания.

γпрес = (40-3)/ (3,27-1,36) = 19,37

Рассчитываем число колебательных контуров преселектора

mПРЕС = round ( gПРЕС / 20) ,

где round означает округление аргумента до ближайшего целого, превышающего аргумент; 20 дБ/дек - крутизна характеристики избирательности одного колебательного контура за пределами полосы пропускания.

mПРЕС = round ( gПРЕС / 20) = 19,37 / 20 = 1,709 = 1

При mПРЕС = 2 в преселекторе целесообразно использовать одноконтурное входное устройство и резонансный УРЧ, который помимо дополнительного ослабления помех обеспечивает снижение коэффициента шума приемника.
