Оценка качества телевизионного изображения

Страница: 5/5

Теперь определим взвешенное отношение сигнал/шум по формуле:

Nвзв=20×lg(Uиз/sвзв) (3.6)

Nвзв=20×lg(0,7/0,0074)=25,7 дб

Выигрыш, который обеспечивает глаз человека определим как разность между взвешенным и не взвешенным отношением сигнал/шум:

дб

4 ОПРЕДЕЛЕНИЕ ТИПА И ВРЕМЕННЫХ ПАРАМЕТРОВ ПОМЕХИ, СОЗДАЮЩЕЙ НА ЭКРАНЕ ТЕЛЕВИЗИОННОГО ПРИЕМНИКА СТАЦИОНАРНУЮ КАРТИНУ

В данном разделе курсового проекта необходимо определить параметры и тип помехи, которая создаёт на экране телевизионного приёмника стационарную картину, указанную на рисунке 4.1. Изображение помехи на экране – совокупность неподвижных ярких тонких прямых линий на темном фоне. Параметры разложения телевизионного стандарта - 625´50, к=1:1. Время обратного хода по строке (полю) примем равным нулю.

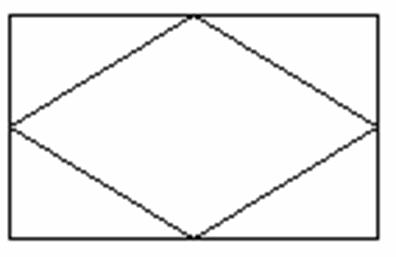

Рисунок 4.1 – Вид изображения помехи

Прежде чем приступить к анализу помехи необходимо рассмотреть принцип формирования растра, так как это поможет нам в определении типа помехи и её параметров. Принцип формирования растра поясняется на рисунке 4.2. На этом рисунке сплошными стрелками показан прямой ход луча, а прерывистыми – обратный ход луча.

Рисунок 4.2 – Вид растра

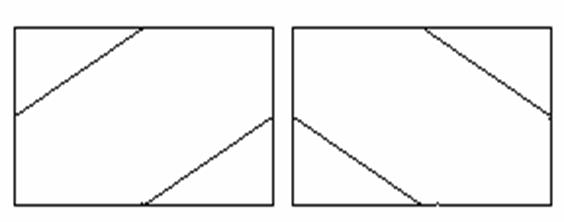

Для упрощения анализа помехи представим её в виде двух составляющих. Первая составляющая этой помехи создает картину, показанную на рисунке 4.3а, а вторая составляющая помехи – на рисунке 4.3б. Каждая составляющая помехи представляет собой периодическую последовательность «тонких» прямоугольных импульсов.

Рисунок 4.3 – Вид изображения а) первой помехи; б) второй помехи

Определим параметры помехи. Для этого каждой составляющей помехи, представленной на рисунке 4.3, приведем временную диаграмму, на которой покажем расположение помехи в различных строках растра. Кроме этого определим их частоты и построим амплитудные спектры. Временная диаграмма для первой помехи показана на рис.4.4.

Рисунок 4.4 – Временная диаграмма первой помехи

Из рисунка 4.4 видно, что

Z×Tстр=(Z-1)×Tпом , (4.1)

где Z – число строк;

Tстр – период строк ;

Tпом – период помехи.

Если учесть что f стр =1/ Tстр, а f пом=1/ Tпом, и f =f /2 то выражение (4.1) преобразуем к следующему виду:

f пом =f стр fкад (4.2)

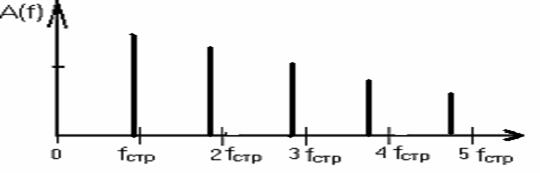

Амплитудный спектр первой помехи представлен на рисунке 4.5.

Рисунок 4.5 – Амплитудный спектр первой помехи

Для второй помехи временная диаграмма представлена на рисунке 4.6

Рисунок 4.6 – Временная диаграмма второй помехи

Из рисунка 4.6 видно, что

Z×Tстр=(Z+1)×Tпом , (4.3)

Преобразуем выражение (4.3) к следующему виду

f пом =f стр+fкад (4.4)

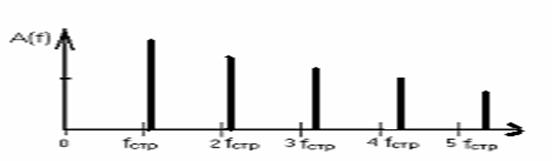

Амплитудный спектр второй помехи будет иметь следующий вид:

Рисунок 4.7 – Амплитудный спектр второй помехи

Следует отметить, что при кратности к=1:1 больше нет вариантов представления заданной помехи. Однако если изменить стандарт разложения

1:1 на стандарт разложения 2:1, то появятся и другие варианты комбинаций составляющих помехи, вызывающих на экране картину, представленную на рисунке 4.1.

ЗАКЛЮЧЕНИЕ

В ходе выполнения курсового проекта была достигнута поставленная цель – научиться использовать теоретические положения, усвоенные в ходе изучения курса. Задачей курсового проекта являлся расчёт отношения сигнал/шум в телевизионной системе, определение основных параметров помехи, создающей на экране телевизионного приемника стационарную картину.

При разработке и расчете курсового проекта были использованы следующие программы и програмное обеспечение: MICROSOFT WORD, MATHCAD 11. Закреплены основные навыки работы с данными приложениями.

В результате расчета данного курсового проекта были получены следующие значения: взвешенное отношение сигнал/шум 25.7 дБ; невзвешенное отношение сигнал/шум 37.8 дБ; выигрыш который обеспечивает глаз человека 12.1 дБ (что является нормой для ЦТВ).

В заключение надо добавить, что курсовой проект выполнен в полном объёме в соответствии с содержанием.

СПИСОК ЛИТЕРАТУРЫ

1. Кривошеев М.И. Основы телевизионных измерений. М., «Связь», 1976 г.

2. Ткаченко А.П., Кириллов В.И. Техника телевизионных измерений.

Мн., «Вышейшая школа», 1976 г.

3. Кириллов В.И., Ткаченко А.П. Телевидение и передача изображений

Мн., «Вышейшая школа», 1988 г.

4.Джаконии В. Е. Телевидение. М., «Горячая линия – Телеком», 2002 г.
