Усиление входного аналогового сигнала до заданного уровня и преобразовывание его в цифровой
Цель работы:
Усилить входной аналоговый сигнал до заданного уровня и преобразовать
его в цифровой.
Дано:

биполярный
Для нормальной работы схемы необходимо правильно подобрать ОУ.
Найдём коэффициент усиления
Следовательно, нужно использовать 100% обратную связь.
Частота единичного коэффициента усиления
 Напряжение смещения , т.е. В.

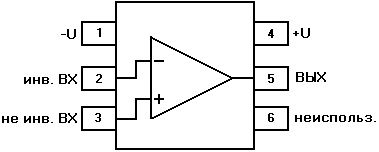

По этим характеристикам в таблице находим подходящий усилитель:

 OP 1177 или: OP 27
 $ 0.8 $ 1.05

Подберём АЦП.
Для этого нужно определить частоту дискретизации и разрядность:
частота дискретизации
,
,
;
разрядность АЦП
,
; 1024 > 1000, значит, разрядность АЦП – 10 Бит.
По этим параметрам из таблицы выбираем следующий АЦП:

AD 7470 10 Бит
U = 2.5 В
до 20 МГц
Подборка RC фильтра.

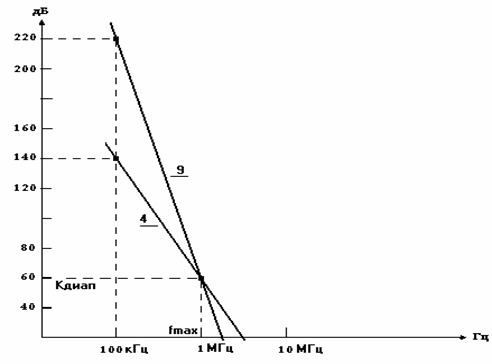

Строим график:
Наклон линии определяется по формуле n*20дБ, где n – порядок фильтра.
Выбираем фильтр четвёртого порядка. Рассчитаем ёмкость для RC фильтра,
взяв сопротивление R за 5 Ом, тогда

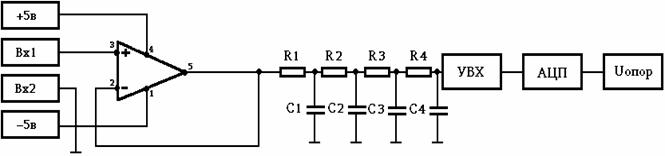

Итоговая схема
