Регуляторы тембра, громкости и стереобаланса

A 274d К 174 УН10 TCA 740a. Интегральные микросхемы A274d (RTF), К 174 УН10 (СНГ), TCA 740a (Philips) выполнены в корпусе DIP с 16 выводами и представляют собой двухканальные(стереофонические) регуляторы тембра с идентичными схемами (цоклевками) и параметрами.

Параметры микросхем:

Umin ................................. 9 V
Umax ............................... 18 V
Rin .................................. 75 k
BW ....................... 20 Hz - 20 kHz
Un0 ................................ 50 dB
Uout MAX ...................... 1 V
Rmin ................................ 10 k

Типовая схема подключения.

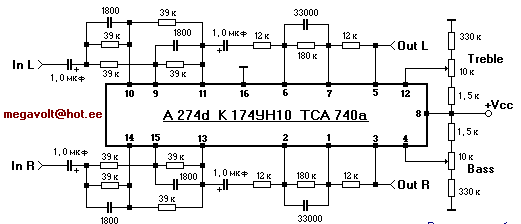

Типовая схема подключения микросхем A 274d, К 174 УН10, TCA 740a

Рис.1. Типовая схема подключения микросхем A 274d, К 174 УН10, TCA 740a

Регулировка тембра по низким частотам в пределах ± 20dB по сравнению с частотой в 1 KHz осуществляется потенциометром BASS подачей постоянного напряжения (1в-9в) на вывод 4 микросхем. Потенциометр Treble регулирует тембр по высоким частотам. Питание у микросхем однополярное, потребляемый ток при отсутствии входного напряжения 40 мА. Коэффицент нелинейных искажений не более 0,5% (при выходном напряжении 1 В). Входное напряжение не должно превышать величины в 1 вольт (обычно 0,2 в).

A 273d К 174 УН12 TCA 730a. Интегральные микросхемы A273d (RTF), К 174 УН12 (СНГ), TCA 730a (Philips) выполнены в корпусе DIP с 16 выводами и представляют собой двухканальные(стереофонические) регуляторы громкости и стереобаланса с идентичными схемами (цоклевками) и параметрами.

Параметры микросхем:

Umin ....................................... 9 V
Umax ..................................... 18 V
Rin ........................................ 75 k
BW .............................. 20 Hz - 20 kHz
Un0 ...................................... 50 dB
Uout MAX ............................ 1 V
Rmin ..................................... 10 k

Типовая схема подключения

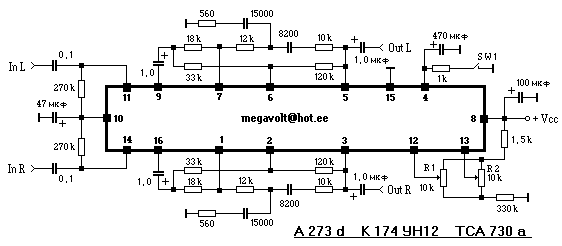

Типовая схема подключения микросхем A 273d, К 174 УН12, TCA 730a

Рис.2. Типовая схема подключения микросхем A 273d, К 174 УН12, TCA 730a

Конденсаторы применены на напряжение 25 вольт. Компенсированная регулировка громкости в пределах -70dB - +20dB осуществляется потенциометром R2 подачей постоянного напряжения (1в-9в) на вывод 13 микросхем. При отключении переключателя SW 1 отключается частотная компенсация регулятора громкости. Потенциометр R1 регулирует баланс между каналами в пределах +20dB подачей постоянного напряжения (2в-9в) на вывод 12 микросхем. Питание у микросхем однополярное, потребляемый ток при отсутствии входного напряжения 40 мА. Коэффицент нелинейных искажений не более 0,5% (при выходном напряжении 1 В).
