Новый звукопоглощающий материал

Достаточно сказать, что при воспроизведении низких частот даже в 100-литровых колонках диффузор низкочастотной головки испытывает нагрузки, обусловленные пневматическим эффектом до 3:4 кг.с. Эта пневматическая сила ограничивает размах колебаний диффузора, а также вызывает спонтанную его деформацию и многочисленные резонансы, как в самом диффузоре, так и в объеме колонки. Ограничение размаха колебаний обуславливает спад амплитудно-частотной характеристики на низких частотах, а паразитные резонансы - гармоническое искажение воспроизводимых сигналов.

Спад амплитудно-частотной характеристики в 100 - литровых колонках начинается примерно с 60 Гц, для обеспечения качественного звука от 30 Гц требуется объем колонок уже 400 литров. Эти противоречия иллюстрируются табл.1

Как видим, даже в очень дорогих колонках, объемом до 400 литров, неудовлетворительно воспроизводится целая октава - 16:32 Гц, а гармонические искажения в 20 раз превышают допустимые значения. В колонках средней стоимости, объемом 60:100 литров неудовлетворительно воспроизводится вторая октава - 32:64 Гц и практически отсутствует первая, гармонические же искажения превышают допустимый предел в 50:100 раз.

Последним словом в решении этой проблемы является активный сабвуфер - отдельный громкоговоритель, предназначенный для воспроизведения исключительно низкочастотной области звукового спектра. Габариты таких сабвуферов колеблются в пределах 70:40 литров, частотный диапазон, как правило, 30:150 Гц, зато "сладкоголосые" колонки к нему не превышают 10 :12 литров. Подъем низких частот в сабвуферах обеспечивается за счет форсированных режимов усиления, встроенным в него усилителем, что неизбежно порождает увеличение гармонических искажений. Для согласования сабвуфера с парой стандартных колонок требуется специальный цифровой фильтр - все вместе взятое приводит к цене порядка 500 американских долларов.

Как видим, улучшение акустических характеристик малогабаритных колонок с помощью звукопоглощения внутри бокса остается по-прежнему привлекательным.

Предлагаемое новое оригинальное техническое решение для формирования звукопоглощающей среды может существенно упростить ситуацию. Экспериментально получено уменьшение звукового давления в такой среде до 50 раз. Кроме того, звукопоглощающая среда по сравнению с воздухом обладает существенно большей вязкостью, это качество в сочетании со способностью уменьшать звуковое давление самым благоприятным образом сказывается на подавлении многочисленных резонансов в боксе, т.е. ведет к сглаживанию (спрямлению) амплитудно-частотной характеристики и уменьшению гармонических искажений. Нет ограничений на габариты и форму поглощающей среды, на величину звукового давления.

Современная акустическая система содержит, как правило, 3 электроакустических преобразователя: высокочастотный, среднечастотный и низкочастотный (вуфер). Первые 2 преобразователя не требуют больших объемов для качественного воспроизведения звука, поэтому поставляются уже корпусированными, а вуфер требует больших объемов, поэтому его корпусом является корпус акустической колонки. Новое техническое решение позволит сократить физические размеры корпуса вуфера до размеров самого вуфера и открывает возможность поставлять его также корпусированным, тогда исчезают специальные требования к корпусу акустической системы.

Например, корпусирование 10-дюймового вуфера со звукопоглощающей средой в объеме 6 литров обеспечивает следующие характеристики:

• Диапазон частот (при неравномерности 0,5 дБ и спаде на 31,5 Гц-6 дБ) - 31,5...1250 Гц.
• Максимальное акустическое давление - 110 дБ.
• Коэффициент гармоник на уровне 90 дБ - 0,5 %

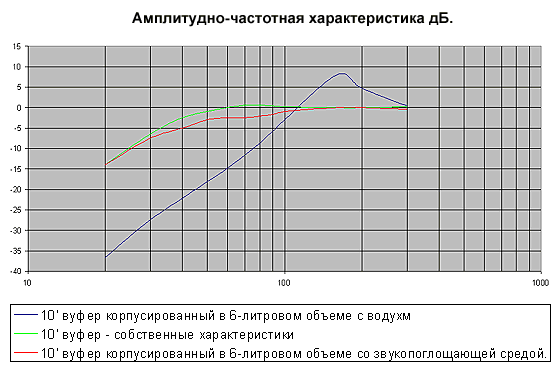

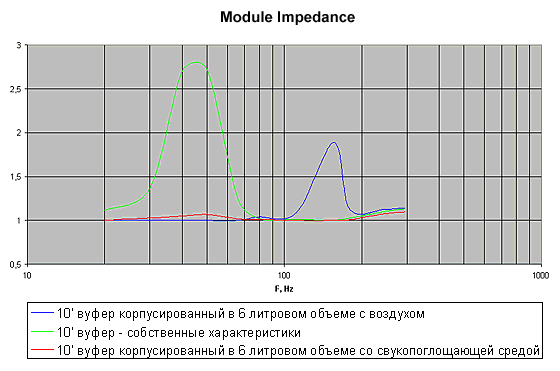

Результаты исследований иллюстрируются графиками на рис.1 и рис.2, из которой следует, что по сравнению с современным сабвуфером воспроизведение низких частот с помощью предлагаемого решения глубже на пол-октавы даже с акустическим оформлением закрытого типа, диффузор испытывает пневматическую нагрузку не больше, чем в свободном пространстве, среда является вязкой, о чем свидетельствует исчезновение собственного резонанса акустической системы - все это обеспечивает предельно низкие гармонические искажения. Если принять во внимание, что новое техническое решение обеспечивает габариты на порядок меньше, не нуждается в усилителе и дорогом цифровом фильтре, обеспечивает цену в несколько раз ниже, то невольно начинаешь солидироваться с теми, кто считает, что современные сабвуферы это "шаг в сторону":"жест отчаяния, порожденный сознанием серьезных ограничений по достижению самых глубоких басов при использовании классических акустических систем". Настоящий путь решения проблемы глубоких басов открывает Российский патент № 2107949 на изобретение "Устройство для высококачественного воспроизведения звука".

Доктор наук
И. Воженин
