Магнитофонный усилитель

В статье А.Филиповича "Магнитофонный усилитель" (Радиолюбитель, 8/2001, с 7) приведена схема магнитофонного усилителя-корректора для магнитофона с автореверсом.

Усилитель-корректор

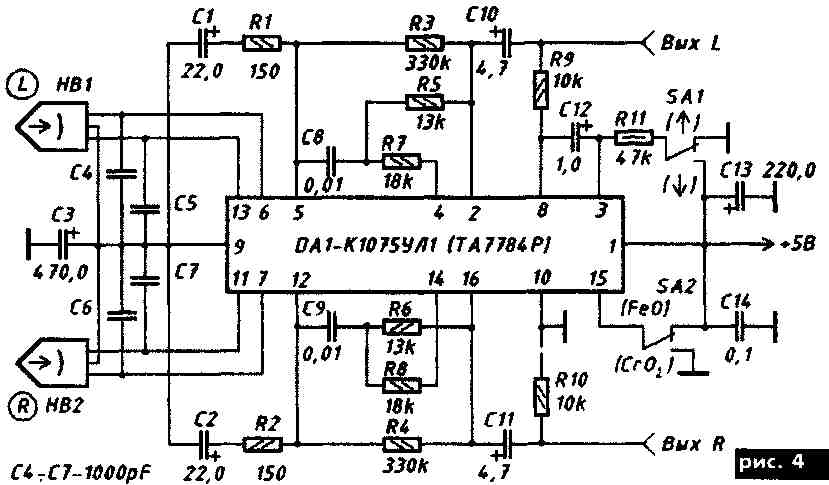

В показанном на рис.4 положении включены цепи коррекции для магнитной ленты FeO. Усилитель-корректор собран но интегральной микросхеме К1075УД1 или ее аналоге ТА7784Р фирмы Toshiba. Обе микросхемы выполнены в корпусах DIP с 16 выводами и являются двухканальными (стерео) предварительными усилителями-корректорами широкого применения.

Предварительный усилитель

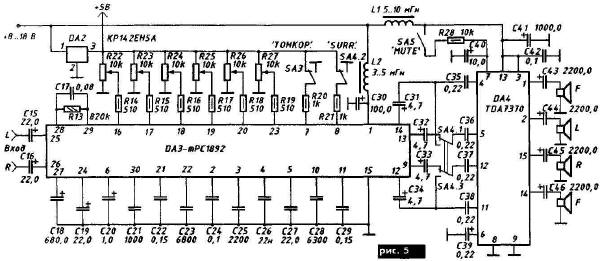

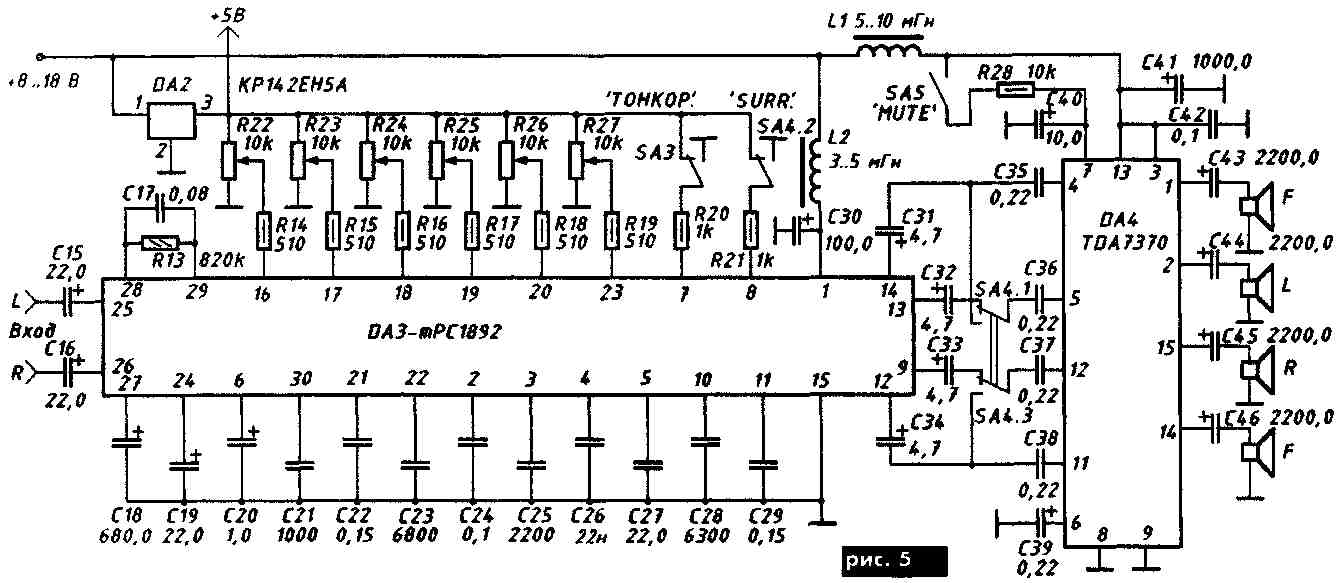

Предварительный усилитель (рис.5), кроме основных регулировок (баланс, громкость, тембр НЧ и ВЧ) обеспечивает формирование псевдоквадросигнала. Особенностью данного усилителя является его низкое напряжение питания при достаточно большой выходной мощности, о также малые габариты, что позволяет применять его в автомобиле. Элементы DA2 и DA4 устанавливают на общий теплоотводящий радиатор.

РАДИОАМАТОР № 12, 2001г.
