Усилитель мощности с балансным дифференциальным входным каскадом

Усилитель имеет следующие основные технические характеристики:

Номинальная выходная мощность ....... 55 Вт
Коэффициент гармоник .......... 0,07%
Полоса рабочих частот .......... 20... 50 000 Гц
Отношение сигнал-шум...............89 дБ
Напряжение питания ........... ±36 В
Ток покоя .......... 100 мА

Одной из особенностей данного усилителя мощности является его питание от двухполярного источника. Это позволяет включить нагрузку между выходов усилителя и общим проводом без переходного конденсатора. Другая особенность состоит в применении входного .балансного дифференциального каскада, обладающего хорошей термостабильностью.

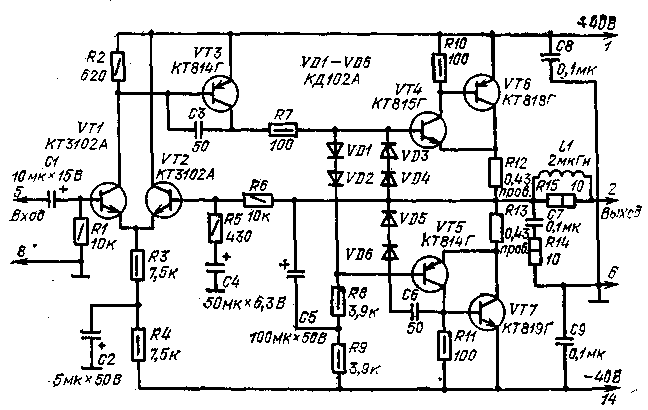

Puc.1. Принципиальная схема усилителя

Принципиальная схема усилителя приведена на рис.1. Он состоит из вход-ного каскада (транзисторы VT1. VT2}, каскада усиления напряжения (VT3) а выходного (VT4-VT7) я элементов защиты выходных транзисторов (VD3-VD6). Входной каскад выполнен по схеме дифференциального каскада с несимметричным выходом. Входной сигнал поступает на базу транзистора VT1 через разделительный конденсатор С1. Сигнал ООС подается с выхода через резистор R6 на 'базу транзистора VT2. Дифференциальный каскад сравнивает выходное напряжение с нулевым напряжением общего провода, и если по каким-либо причинам постоянное напряжение на выходе усилителя станет отличным от нуля, сигнал рассогласования с выхода дифференциального каскада поступает на выходной каскад, обеспечивая тем самым нулевое напряжение на выходе усилителя. С выхода дифференциального каскада сигнал поступает на усилитель напряжения и через резистор Д7 на выходной каскад. Выходной каскад выполнен на составных комплементарных транзисторах VT4, VT6 и VT5, VT7, обладающих большим входным и весьма малым выходным сопротивлениями.

Диоды VD1 и VD2 создают начальное смещение выходного каскада и обеспечивают температурную стабилизацию тока покоя выходных транзисторов. Через конденсатор вольтдобавки С5 подключается ПОС в цель. коллекторной нагрузки транзистора VT3, обеспечивая тем самым получение максимального раз-

маха выходного напряжения. Диоды VD3, VD4 и VD5, VD6 защищают выходные транзисторы, шунтируя в случае перегрузки, переходы транзисторов. Элементы СЗ, С6, R.14, C7, L1 предотвращают самовозбуждение усилителя на вы-соких частотах.

Для температурной стабилизации тока покоя выходных транзисторов диоды VD1 и VD2 устанавливают на общий с транзисторами VT6 VT7 теплоотвод. Катушка L1 намотана на резисторе R15 (МЛТ-2) и содержит 25 витков провода ПЭВ-2 0,8. Резисторы R12 и R13 изготовлены из высокоомного провода (манганин, константан).

Налаживание усилителя заключается в проверке правильности монтажа При правильном монтаже и использовании исправных элементов даполнительной настройки не требуется. Для питания усилителя необходим двухполярный источник, обеспечивающий при напряжении ±36 В ток не менее 1,2 А.

Литература
Д.И.Атаев, В.А.Болотников. Практические схемы высококачественного звуковоспроизведения. М. Радио и связь. 1986г.
