Радиолюбительский блок питания

        Рано или поздно перед радиолюбителем возникает проблема изготовления универсального блока питания (БП), который пригодился бы на <все случаи жизни>. То есть имел достаточную мощность, надежность и регулируемое в широких пределах выходное напряжение, к тому же защищал нагрузку от <чрезмерного потребления> тока при испытаниях и не боялся коротких замыканий.
        Предлагается, по мнению автора, наиболее удовлетворяющий этим условиям достаточно простой для повторения БП, обеспечивающий стабилизированное напряжение 1,5-24 В при выходном токе до 3А. Кроме того, он может работать в режиме источника тока с возможностью плавной регулировки тока стабилизации в пределах 10-100 мА или с фиксированными значениями тока 0,1 А, 1 А, 3 А.

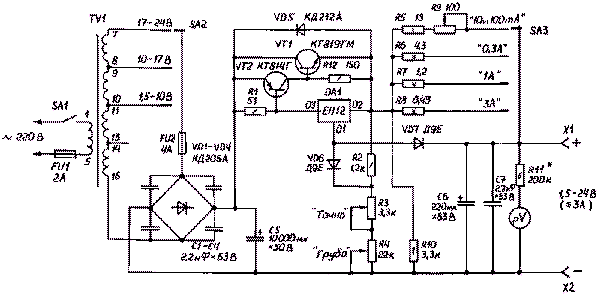

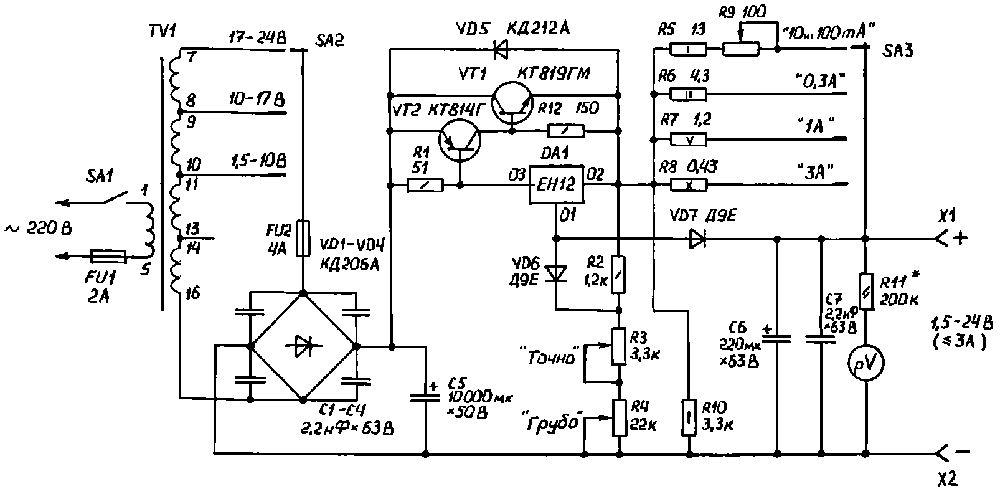

        Рассмотрим схему БП (см.рис). Основой ее является традиционная схема стабилизатора напряжения, <сердцем> - микросхема КР142ЕН12, которая в настоящее время доступна широкому кругу радиолюбителей. В качестве силового трансформатора выбран довольно мощный унифицированный накальный трансформатор ТН-56, который имеет четыре вторичные обмотки с допустимым током 3,4 А и напряжением каждой 6,3 В. В зависимости от требуемого выходного напряжения переключателем SA2 подключаются две, три или четыре последовательно соединенные обмотки. Это необходимо для уменьшения мощности, рассеиваемой на регулирующем элементе, а, следовательно, повышения КПД устройства и облегчения температурного режима. Действительно, в самом неблагоприятном режиме, при максимальной разности между входным и выходным напряжениями (конечно, если выходное напряжение соответствует диапазону, указанному переключателем SA2) и максимальном токе 3А рассеиваемая на регулирующем элементе мощность составит:
Ррасс.mах - (UBx.max-2Uvd-UBыx.min)*Imax.
Ррасс.mах - (12,6-2*0,7-1,5)*3 - 29,1 Вт,
где Uвх.mах- максимальное входное действующее напряжение данного диапазона; UВыx.min - минимальное выходное напряжение данного диапазона; Uvd - падение напряжения на диоде выпрямительного моста. Легко проверить, что без разделения выходного напряжения на диапазоны рассеиваемая регулирующим элементом мощность достигает 70 Вт.

        Переменное напряжение выпрямляется диодным мостом VD1-VD4 и сглаживается на конденсаторе С5. Предохранитель FU2 защищает трансформатор при выходе из строя диодов выпрямителя. Транзисторы VT1, VT2 служат для увеличения выходного тока БП и облегчения режима работы интегрального стабилизатора DA1. Резистором R1 задается ток через DA1, открывающий VT2:
IDA1 = Uбэvt2/R1=0,7/51=0,014A,
где Uбэvt2 открывающее напряжение эмиттер-база транзистора VT2. При токе 14 мА микросхема DA1 может работать без радиатора. Для повышения стабильности выходного напряжения регулирующее напряжение снимается с линейки резисторов R2-R4, подключенной к выходу микросхемы и подается на <управляющий> вывод 01 DA1 через развязывающий диод VD6. Регулировка выходного напряжения осуществляется резисторами: R4 - <ГРУБО> и R3 - <ТОЧНО>. Стабилизатор тока выполнен на DA1, токозадающих резисторах R5-R9 и развязывающем диоде VD7. Выбор необходимого дискретного тока стабилизации осуществляется переключателем SA3. Кроме того, на пределе <10-100 мА> возможна плавная регулировка тока резистором R9. При необходимости можно изменить ток стабилизации, изменив номиналы задающих резисторов используя формулу:
R = 1,35/1стаб,
где R - сопротивление токозадающего резистора, Ом; Iстаб - ток стабилизации, А. Мощность токозадающих резисторов определяется по формуле:
Р - PR,
где I - ток стабилизации диапазона; R - сопротивление резистора. Реально мощность токозадающих резисторов из соображения надежности сознательно увеличена. Так резистор R8 типа С5-16В выбран мощностью 10 Вт. В режиме стабилизации тока (переключатель SA3 в положении <3А>) на резисторе рассеивается мощность 3,8 Вт. И если даже поставить пятиваттный резистор, то его загрузка по мощности составит 72% от максимально допустимой. Аналогично R7 типа С5-16В имеет мощность 5 Вт, но также можно применить МЛТ-2. Резистор R6 типа МЛТ-2, но можно поставить МЛТ-1. R9 - проволочный переменный резистор типа ППЗ-43 мощностью 3 Вт. R5 типа МЛТ-1. Эти резисторы надо располагать так, чтобы они охлаждались наилучшим образом и не грели по возможности другие элементы схемы, а также друг друга. Для наглядности регулировки (устанавливаемого тока) на лимбе резистора R9 делают отметки 10, 20, 50, 75 и 100 мА, воспользовавшись внешним миллиамперметром (тестером), подключив его непосредственно к гнездам БП.
        Дополнительные удобства при работе с БП обеспечивает вольтметр pV, в качестве которого используется микроамперметр типа М95 с током полного отклонения 0,15 мА.
        Сопротивление резистора R11 подбирается так, чтобы конечному значению шкалы соответствовало напряжение 30 В. Также можно использовать любую другую измерительную головку с током полного отклонения до 1,5 мА, подобрав токоограничительный резистор R11.
        В качестве переключателей SA2, SA3 используются галетные - типа 11ПЗНМП. Для увеличения допустимого коммутируемого тока эквивалентные выводы трех галет запараллелены. Фиксатор установлен в зависимости от количества положений.
        Конденсатор С5 сборный и состоит из пяти параллельно включенных конденсаторов типа К50-12 емкостью 2000 мкф х 50 В.
        Транзистор VT1 установлен снаружи на радиаторе площадью 400 см2. Его можно заменить на КТ803А, КТ808А, VT2 может быть заменен на КТ816Г. Пару транзисторов VT1, VT2 можно заменить одним КТ827А, Б, В или Д. Диоды VD6, VD7 любые, лучше германиевые с меньшим прямым падением напряжения и обратным не менее 30 В. Диоды VD1 -VD4 типа КД206А, КД202А, Б, В или аналогичные устанавливаются на радиаторах.
        Габаритная мощность трансформатора должна быть не менее 100 Вт, лучше 120Вт. При этом можно будет домотать еще одну обмотку напряжением 6,3 В. В этом случае добавится еще один диапазон 24 - 30 В, что обеспечит при токе нагрузки 3 А диапазон регулирования выходного напряжения 1,5-30 В.
        Наладка блока питания проводится по известной методике и особенностей не имеет. Правильно собранный БП начинает работать сразу. При работе с БП вначале переключателем SA2 выбирают необходимый диапазон выходного напряжения, резисторами <ГРУБО> и <ТОЧНО> выставляют требуемое выходное напряжение, ориентируясь по показаниям встроенного вольтметра. Переключателем SA3 выбирают предел ограничения тока и подключают нагрузку. Следует отметить, что при всей простоте схемы данный блок питания совмещает два устройства: стабилизатор напряжения плюс стабилизатор тока. БП не боится коротких замыканий и даже может защитить элементы подключаемого к нему электронного устройства, что очень важно при проведении различных испытаний в радиолюбительской практике.

А.Добуш, г.Винница
