Использование 61ЛК4Ц и 61ЛКЗЦ в телевизорах ЗУСЦТ

В статье [1] было предложено применять в телевизорах ЗУСЦТ кинескопы типа 61ЛК4Ц и 61ЛКЗЦ от старых ламповых телевизоров взамен вышедших из строя кинескопов 61ЛК5Ц В статье был упущен момент, что в странах СНГ выпускают два типа кинескопов 61ЛК4Ц и 61ЛК4Ц-1. Кинескопы 61ЛК4Ц заводы-изготовители рекомендуют применять в полупроводниковых, а 61ЛК4Ц-1 и 61ЛКЗЦ в ламповополупроводниковыхтелевизорах. Это обусловлено различием во времени разогрева катодов, которое для кинескопов 61ЛК4Ц составляет не более 10 с, а для 61ЛК4Ц-1 и 61ЛКЗЦ - не более 20 с [2]. Из этого следует, что если кинескопы 61ЛК4Ц-1 и 61ЛКЗЦ применять в телевизорах ЗУСЦТ, их срок сократится из-за того, что высокое напряжение в них подается сразу после включения Катоды при этом еще не разогреты, а воздействие высокого напряжения на холодные катоды приводит к разрушению их активного слоя. Это в значительной мере сократит срок службы кинескопа.

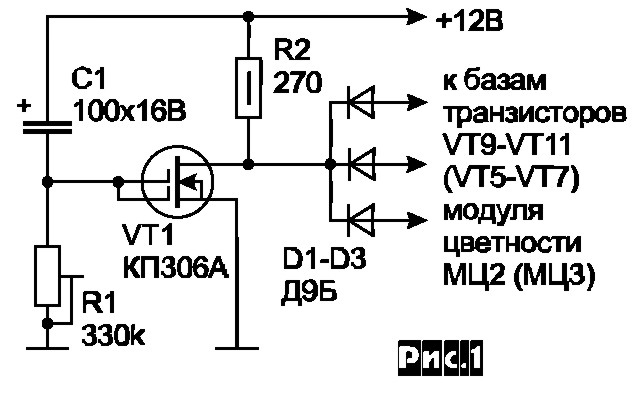

Чтобы уменьшить влияние высокого напряжения на холодные катоды, существуют различные способы (задержка высокого напряжения, задержка яркости, постоянный подогрев катодов и т. д. ). Наиболее простой и легко реализуемый способ, который можно рекомендовать для применения в телевизорах ЗУСЦТ, это плавная установка уровня черного на катодах. Схема такого устройства показана на рис. 1. Схема довольно проста и на мой взгляд в описании не нуждается. Необходимо только сказать, что подстроечным резистором R1 устанавливается необходимое время включения видеоусилителей, которое должно быть не менее 20 с. Подробно о работе устройства можно прочесть в [3].

Конечно, об эффективности такого способа судить трудно, поскольку исследования необходимо проводить на большом количестве телевизоров и длительное время. Но хочу отметить, что устройство было установлено в телевизор марки «Чайка Ц280Д», в котором применен кинескоп 61ЛК5Ц, в далеком 1991 году. За этот срок токи катодов уменьшились всего лишь на 2 - 5% от первоначальных. Это сильно контрастирует с типовым сроком службы 61ЛК5Ц в 1-2 года

В конце хочу отметить некоторые замечания по поводу статьи [1] В частности, предложение «Для воздушного охлаждения ПК необходимо просверлить в ней отверстия диаметром 0,1мм» нужно исключить. Никаких отверстий для охлаждения ПК не требуется, а 7 отверстий диаметром 1 мм сверлятся для разрыва печатных проводников, выполняющих роль разрядников, и для создания воздушного зазора разрядника. Конструкция ПК в статье неприменима для работы совместно с модулем цветности МЦ-2. Если в телевизоре применен модуль МЦ-2, необходимо резистор R1 отсоединить от корпуса, а контакт 1 на печатной плате ПК соединить с контактом 5 дополнительным проводником.

И последнее. За 12 месяцев после доработки телевизора согласно статьи [1], никаких нарушений отмечено не было, хотя телевизор работает ежедневно по 5 - 6 часов без перерыва

Литература:

1.Поддубный В.В. "Применение узлов ламповых цветных телевизоров в телевизорах ЗУСЦТ" Радиоаматор № 9 ,96

2.Ельяшкевич С.А. "Цветные стационарные телевизоры и их ремонт" М. Радио и саяаь 1996

3.Седов С.А. "Индивидуальные видеоустройства". Справочное пособие. Киев. Наукоаа думка. 1990

Владимир Поддубный, г.Мариуполь, Радиохобби № 5, 99 г.
