Упрощенный вариант схемы усилителя мощности на комплементарных транзисторах

Он имеет следующие основные технические характеристики (см. также табл. 4):

Номинальная выходная мощность ....... 70 Вт
Коэффициент гармоник .......... 0,05%
Полоса рабочих частот . . . . . . . . . . 20... 80 000 Гц
Отношение сигнал-шум . . . . . . . . . . 87 дБ
Напряжение питания ........... ±40 В
Ток покоя .............. 100 мА

Усилитель работает в режиме АВ и выполнен с использованием схемотехники предыдущего усилителя. Усилитель также обладает полной симметрией для входного синусоидального сигнала (одинаковость входных сопротивлений для положительной и отрицательной полуволн сигнала), что позволяет снизить нелинейные искажения.

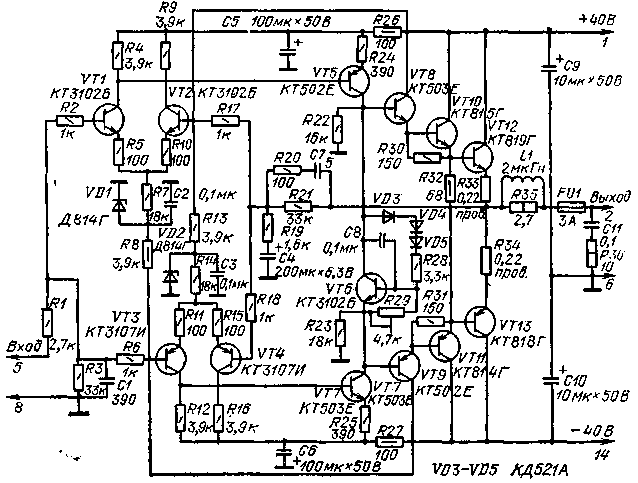

Принципиальная схема усилителя приведена на рис.1. Он содержит

дифференциальный каскад на комплементарных транзисторах (VT1-VT4), каскад усиления напряжения (VT5, VT7) и выходной каскад (VT8-VT13). Напряжение питания входного каскада стабилизировано (с помощью стабилитронов VD1, VD2). Транзисторы выходного каскада включены по схеме с общим коллектором. Температурную стабилизацию тока покоя выходных транзисторов обеспечивают диоды VD3-VD5, установленные на общем с транзисторами VT12, VT13 теплоотводе. Элементы LI, R35, R36, C11, R20, С7 предотвращают самовозбуждение усилителя на высоких частотах.

Схема усилителя
Puc.1. Схема усилителя

Диоды VD3 - VD5 располагают на радиаторе выходных транзисторов. Катушка L1 содержит 10 витков .провода ПЭВ-2 0,8, намотанного на резисторе R35 (МЛТ-2).

Как и в предыдущем усилителе, вначале необходимо проверить исправность всех элементов. После монтажа (проверив его правильность) усилитель, аналогично предыдущему, подключают к источнику питания. Настройка заключается в установке резистором R29 начального тока выходных транзисторов в пределах 50 ... 70 мА.

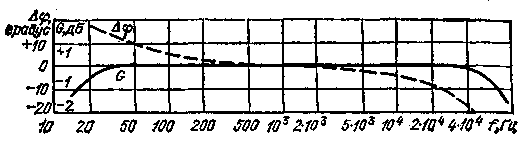

Амплитудно- и фазо-частотная характеристики налаженного усилителя приведены на рис.2.

Амплитудно- и фазо-частотная характеристики
Puc.2. Амплитудно- и фазо-частотная характеристики

Литература
Д.И.Атаев, В.А.Болотников. Практические схемы высококачественного звуковоспроизведения. М. Радио и связь. 1986г.
