Упрощенный вариант усилителя мощности класса В

Он имеет следующие основные технические характеристики:

Номинальная выходная мощность . . . . . . . 15 Вт
Коэффициент гармоник .......... 0,03%
Полоса рабочих частот .......... 20 ... 80 000 Гц
Отношение сигнал-шум . . . . . . . . . . 90 дБ
Напряжение питания ........... ±17 В
Ток покоя .............. 0 мА

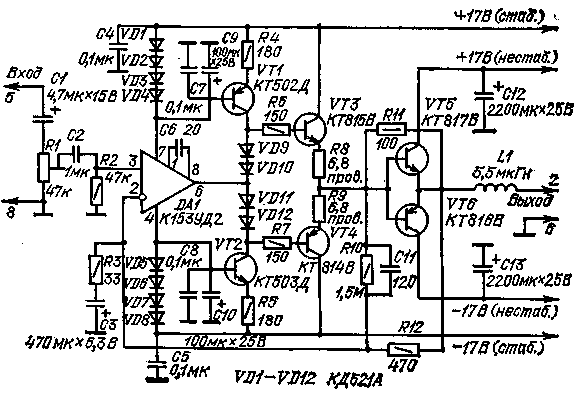

Принципиальная схема усилителя приведена на рис.1. Он состоит из предварительного усилителя (DA1, VT1-VT4), работающего в режиме А, и выходного каскада (VT5, VT6), работающего в режиме В. Мост образуют детали R10, R11, R12, С11. L1. Устройство работает аналогично предыдущему.

Транзисторы VT3 - VT6 установлены на общем теплоотводе через слюдяные прокладки.

Катушка L1 намотана проводом ПЭВ-2 1,0 на каркасе диаметром 7 мм виток к витку в два слоя и содержит 40 витков.

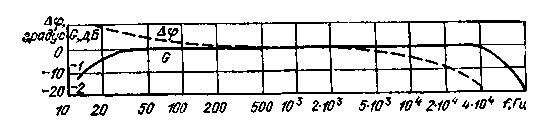

Налаживание усилителя, правильно смонтированного из исправных элементов, заключается в подстройке моста подбором конденсатора С11 по минимуму нелинейных искажений. Для питания усилителя можно использовать двухполярный источник, обеспечивающий при напряжения ±17 В ток не менее 1 А. Амплитудно-частотная и фазо-частотная характеристики налаженного усилителя приведены на рис.2.

Литература
Д.И.Атаев, В.А.Болотников. Практические схемы высококачественного звуковоспроизведения. М. Радио и связь. 1986г.
