Усилитель на микросхеме TA8251AH (TA8255AH)Микросхемы TA8251AH и TA8255AH-
четырехканальные мостовое училители мощности низкой частоты.
TA8251AH -
4х30 Вт (4 Ом)
TA8255AH -
4x22 Вт (4 Ом)
-
защита от короткого замыкания
выводов на корпус, источник питания и между собой
-
термоконтроль, термозащита
-
защита от бросков напряжения до
50 В
-
широкий диапазон напряжения
питания 9-18 В
-
включение/отключение питания
-
включение/отключение выходного
сигнала
Микросхемы TA8251AH и TA8255AH
кроме выходной мощности между собой ни чем не отличаются.
Аналоги: KIA8251AH, KIA8255AH.
НАЗНАЧЕНИЕ ВЫВОДОВ |
# |
Символ |
Назначение |
1 |
MUTE |
Вывод схемы отключения
питания |
2 |
STANDBY |
Вывод включения/отключения
питания (дежурный режим) |
3 |
OUT4(+) |
Выход усилителя 4 |
4 |
PWR GND4 |
Общий усилителя 4
(выходных цепей) |
5 |
OUT4(-) |
Выход усилителя 4 |
6 |
Vcc2 |
Напряжения питания 14,4 В |
7 |
OUT3(-) |
Выход усилителя 3 |
8 |
PWR GND3 |
Общий усилителя 3(выходных
цепей) |
9 |
OUT3(+) |
Выход усилителя 3 |
10 |
RIP |
Вывод фильтра |
11 |
IN3 |
Вход усилителя 3 |
12 |
IN4 |
Вход усилителя 4 |
13 |
PRE GND |
Общий (входных цепей) |
14 |
IN2 |
Вход усилителя 2 |
15 |
IN1 |
Вход усилителя 1 |
16 |
AUX IN |
Вход вспомогательного
усилителя |
17 |
OUT1(+) |
Выход усилителя 1 |
18 |
PWR GND1 |
Общий усилителя 1(выходных
цепей) |
19 |
OUT1(-) |
Выход усилителя 1 |
20 |
Vcc1 |
Напряжение питания 14,4 В |
21 |
OUT2(-) |
Выход усилителя 2 |
22 |
PWR GND2 |
Общий усилителя 2(выходных
цепей) |
23 |
OUT2(+) |
Выход усилителя 2 |
24 |
TjDET |
Выход схемы термоконтроля |
25 |
MUTE SW |
Вход схемы отключения
питания |

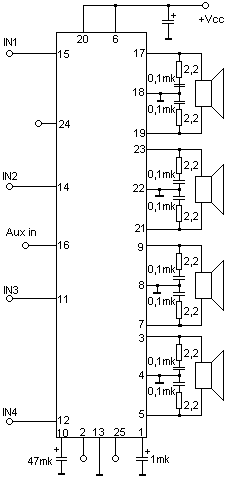

Рис.1.
Схема подключения TA8251AH
P.S. Я сам собирал эту схему. Работает хорошо,
но многовато потребляет, нужен блок питания на 4...5 А. Я поставил этот
усилитель в машину, качает хорошо.
