Стерео в простом УКВ приемнике

Радиолюбители сегодня пробуют свои силы не только в кон-струировании радиоприемных устройств, но и с не меньшим успехом занимаются модернизацией аппаратуры промышленного производства. Вниманию читателей предлагается одна из любопытных любительских разработок.

Любой, даже самый простой и дешевый карманный УКВ радиоприемник с диапазоном 88..,108 МГц, каких сейчас немало на российском рынке (особенно китайского производства), дополненный несложным стереодекодером, позволит вам не только следить за последними новостями, находясь на даче или на рыбалке, но и, пользуясь стереотелефонами, прослушать с высоким качеством музыкальные программы стереофонического радиовещания.

Из всего многообразия недорогих импортных карманных приемников, имеющихся сейчас в продаже, пожалуй, самым лучшим по соотношению цена-качество является модель "TECSUN R-212T" производства КНР.

Небольшие габариты, хорошая чувствительность (2...3 мкВ в диапазоне УКВ), неплохая избирательность, экономичность, непрерывный диапазон от 64 до 108 МГц делают этот радиоприемник весьма подходящим для оснащения его стереодекодером.

При изготовлении стереодекодера ставилась задача минимального изменения конструкции самого приемника. Поэтому, после модернизации, внешне он отличался лишь наличием дополнительного гнезда для стереотелефонов.

Выбор импортных микросхем для стереодекодера обусловлен отсутствием отечественных аналогов. Были использованы изделия фирмы "PHILIPS": TDA7040T - стереодекодер частотно-модулированных сигналов с ФАПЧ и TDA7050T - стереоусилитель с выходом на головные стереотелефоны. Они приобретены автором по каталогу магазина "Промэлектроника" (620107, г. Екатеринбург, ул. Колмогорова, д. 70, стоимость комплекта на момент покупки была 9 руб. 50 коп.).

Приведу некоторые технические характеристики микросхем, взятые из разных источников, а также определенные экспериментально.

Микросхема имеет защиту от коротких замыканий по цепям подключения нагрузки.

В дорабатываемом приемнике основой конструкции является интегральная микросхема АМ/ЧМ тракта СХА1191М (SONY), которая и определяет его хорошие характеристики. Микросхема работоспособна при снижении напряжения питания до 1,6 В. Ток потребления при работе на головные телефоны и средней громкости не превышает 10 мА (в режиме "Моно"). Комплексный сте-реосигнал (КСС) на стереодекодер берется с вывода 23 (выход АМ/ЧМ демодулятора) микросхемы СХА1191М.

Обратите внимание, что в монофонической конструкции приемника спектр демодулированного низкочастотного сигнала всегда ограничивается. В моем приемнике таким элементом является конденсатор между выходом демодулятора (частотного детектора) и общим проводом (С15), это снижает уровень шумов в режиме "Моно". В стереофоническом варианте радиоприемника для получения хорошего разделения каналов надо уменьшить емкость этого конденсатора до 0,015 мкф.

Предлагаемая конструкция стерео-декодера имеет следующие технические характеристики:
Разделение каналов - не хуже 26 дБ.
Напряжение питания -3 В.
Потребляемый ток в стереорежиме - 10 мА.
Максимальное неискаженное выходное напряжение на нагрузке 32 Ом - 1 В (в каждом канале).

Принципиальная электрическая схема стеродекодера приведена на рис. 1. Комплексный стереосигнал через корректирующую цепь R1C1R2 поступает на вход стереодекодера (вывод 8 микросхемы DA1). В стереорежиме корректирующая цепь определяет качество разделения каналов и тембр звучания. В цепи регулировки опорного генератора (вывод 3) подстроечным резистором R5 устанавливается режим работы ГУН по наилучшему разделению каналов.

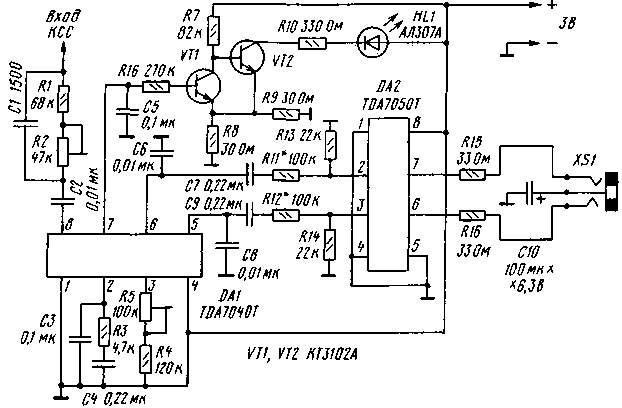

Puc.1. Схема стереодекодера

После декодирования сигналы левого и правого каналов с выводов 5 и 6 микросхемы DA1 через делители R11R13 и R12R14 поступают на инвертирующие входы микросхемы стереофонического усилителя звуковой частоты (выводы 2 и 3 микросхемы DA2).

Устройство индикации стереофонического режима работы выполнено на транзисторах VT1 и VT2, в цепь коллектора последнего включен светодиод НИ. В отсутствии КСС на входе декодера на выводе 7 микросхемы DA1 управляющее напряжение имеет уровень около 640 мВ, которое поддерживает транзистор VT1 в открытом состоянии. Транзистор VT2 соответственно закрыт, и светодиод HL1 при этом не горит. При появлении КСС уровень управляющего напряжения уменьшается до 200 мВ, транзистор VT1 закрывается, а VT2 открывается, загорается светодиод HL1, индицируя режим "Стерео".

Монтаж стереодекодера и изменения в базовой конструкции приемника.

Плата стереодекодера (рис. 2) изготавливается из двухстороннего фольгированного стеклотекстолита толщиной 1,5 мм.

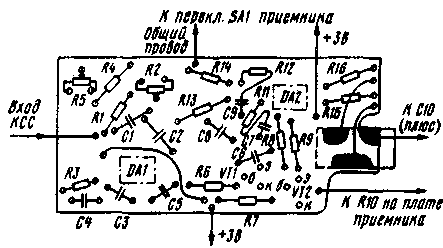

Puc.2. Схема размещения элементов

Можно использовать односторонний стеклотекстолит, но тогда для крепления гнезда стереотелефонов XS1 потребуется приклеить "пятачки" из фольги со стороны установки деталей. Смонтированная плата стереодекодера установлена в небольшом зазоре между звуковой головкой приемника и задней крышкой корпуса (рис. 3).

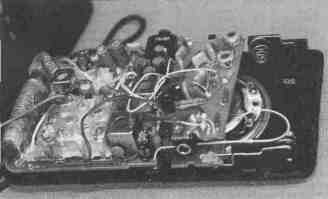

Рис.3. Общий вид платы

Для ограничения перемещения ее в горизонтальной плоскости в крышке корпуса приемника надо приклеить по месту упор из пластика. Высота платы со стороны подстроечных резисторов R2 и R5 не должна превышать 7 мм, а со стороны транзисторов VT1 и VT2 - не более 9 мм. Чтобы выдержать эти габариты, следует приливы выводов подстроечных резисторов и конденсаторов утопить в плату, предварительно раззенковав отверстия сверлом 3-4 мм.

При установке платы отрезком липкой ленты необходимо изолировать металлический корпус переключателя диапазонов и участок платы стереодекодера, соприкасающийся с ним. Провода, соединяющие плату приемника с платой декодера, следует сделать длиной не более 50...60 мм, это обеспечит удобство сборки и разборки приемника. Под крышкой отсека питания просверлить два отверстия диаметром 3 мм напротив настроечных шлицев подстроечных резисторов R2 и R5.

В качестве цепи передачи сигнала (КСС) используется печатная дорожка цепи переключения диапазона (рис. 4). Для этого нужно разорвать дорожку от вывода 15 микросхемы СХА1191М (вход сигнала переключения диапазона) и соединить ее с выводом 23 этой же микросхемы (выход ЧМ демодулятора). Затем надо удалить фольгу между выводами переключателя диапазонов и соединить их с платой приемника и с платой декодера согласно рисунку.

Puc.4. Печатная дорожка цепи переключения диапазона

Для работы устройства индикации необходимо провод, соединяющий катод светодиода HL1 с выводом 19 микросхемы СХА1191М (выход индикации настройки), удалить. Катод светодиода соединяют с резистором R10 стереоде-кодера (установить на плате приемника). Проводник от анода HL1 разрывают, и анод светодиода соединяют гибким проводом с плюсом питания (рис. 4). Удаляют резистор R5 (220 Ом) приемника. Оставшиеся пустыми участки печатных проводников используют для установки конденсатора С 10 стереодекодера. Резисторы R11 и R12 с конденсаторами С7 и С9 соединены со стороны расположения элементов.

Используемые радиоэлементы: транзисторы VT1, VT2 - КТ3102А, подойдут также транзисторы этой серии с буквенными индексами от Б до Е; конденсатор С10-47-100 мкф X 6,3 В, малогабаритный в изолирующем чехле, остальные конденсаторы - К10-17Б; резисторы R2, R5 - СПЗ-19а, остальные - МЛТ-0,125 Вт.

Чтобы упростить модернизацию приемника, решено было отказаться от AM диапазона и использовать переключатель диапазонов AM/FM для коммутации напряжения питания и сигнала КСС на плату декодера. В результате в верхнем положении переключателя приемник работает в монофоническом режиме, плата стереодекодера обесточена и сигнал КСС на нее не поступает. В нижнем положении переключателя приемник работает в режиме "Стерео" с выходом на дополнительное гнездо XS1 стереотелефонов.

В стереорежиме сохраняется возможность слушать передачи одновременно и через динамическую головку, используя регулятор громкости, или через вторые головные телефоны с помощью штатного разъема приемника.

Светодиод настройки на станцию служит в качестве индикатора стерео-режима. В этом случае индикация стереорежима является также индикацией точной настройки и позволяет уменьшить потребляемый ток, исключив один светодиод. Яркость свечения светодиода к тому же позволяет контролировать напряжение питания приемника. Если оно менее 1,85 В, то светодиод гаснет.

Регулятор громкости в стереодекодере не предусмотрен из-за отсутствия малогабаритного сдвоенного переменного резистора и трудности его установки в данном приемнике. Оптимальный уровень громкости устанавливается подбором резисторов R11 и R12. Громкость зависит также от типа применяемых стереотелефонов. Намного удобнее и комфортнее сделает эксплуатацию радиоприемника внешний регулятор громкости. Автор использует недорогие стереотелефоны с регулятором громкости.

Чтобы установить выходное гнездо XS1 стереотелефонов в корпусе приемника, с целью его фиксации просверлено отверстие диаметром 5 мм.

Примечание редакции. Поскольку автор дополнительно применил стерео-декодер только для системы CCIR (с пилот-тоном), то в конструкции приемника с расширенным УКВ диапазоном (64... 108 МГц) программы в стереофоническом режиме будут воспроизводиться только на участке диапазона 88... 108 МГц, если предусматривается работа радиостанции в режиме стереофонической передачи.

Хорошей заменой микросхемы TDA7050T может служить К174УН23. позволяющая регулировать громкость в двух каналах обычным переменным резистором (см. Радио". 1997, N 2, с. 36. 37. 53, 54; N 3, с. 32,33).

В. ЗДОРОВЦЕВ, г. Георгиевск Ставропольского края

(Радио 1-99)
