Логарифмический индикатор уровня для усилителя мощности звуковой частоты

Эта статья продолжает ряд публикаций, посвященных радиолюбительским конструкторам MasterKit. В ней описан модуль стереофонического индикатора уровней сигналов для комплекта «Усилитель низкой частоты» («РХ» № 6,2000, № 1 и № 2,2001). Предлагаемый индикатор позволит «оживить» внешний вид радиолюбительского усилителя мощности и сделает его использование более комфортным и привлекательным. Стереоиндикатор состоит из трех независимых блоков -двух универсальных светодиодных линейных индикаторов и двухканального логарифмического выпрямителя. Такое построение позволило получить очень гибкое устройство как по функциональным возможностям, так и по внешнему дизайну. Далее дано описание отдельных узлов, входящих в состав индикатора, а также показан вариант конструктивного исполнения стереоиндикатора.

Светодиодный линейный индикатор.

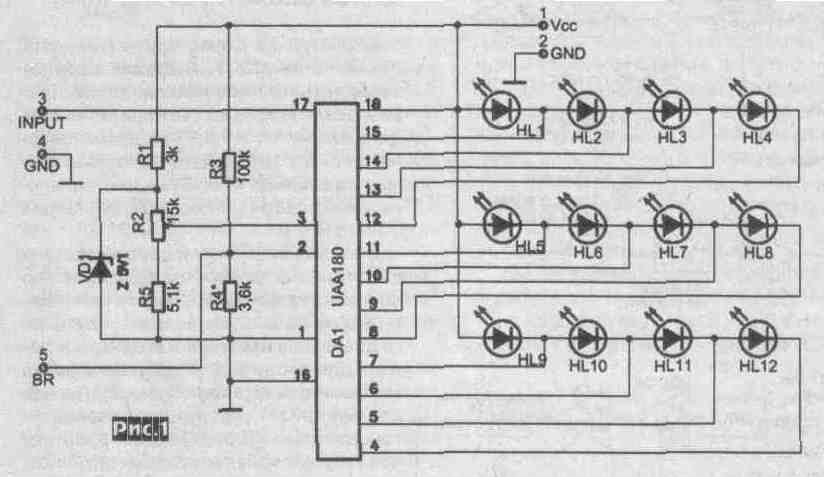

Принципиальная схема. Светодиодный линейный индикатор представляет собой универсальный линейный индикатор постоянного напряжения. Сигнал индицируется светодиодной шкалой из 12 светодиодов. Разработано два варианта: со светодиодами, загорающимися последовательно в виде непрерывного столбика («светящийся столб» NM5201) и с одним загорающимся светодиодом, перемещающимся по линейке («бегающая точка» NM5301). Принципиальная схема индикатора «светящийся столб» (NM 5201) показана на рис.1. Такие индикаторы, выполненные на компактной плате, могут использоваться не только в усилителе мощности, но и в устройствах автомобильной электроники,контрольно-измерительной и бытовой технике. В качестве основы индикатора применена микросхема UAA180 (отечественный аналог КР1003ПП1). Выбор был обусловлен тем, что на основе этой микросхемы можно создавать индикаторы как типа «светящийся столб», так и «бегающая точка», при этом обеспечивается их высокая экономичность. К тому же наличие отечественного аналога существенно снижает стоимость устройства, что немаловажно в наших условиях. Нижняя граница входного напряжения определяется уровнем на выводе 16 микросхемы (в данном случае она равна 0). Верхняя граница входного напряжения задается потенциометром R2 и может изменяться в пределах +1...+5 В. Вывод 2 предназначен для регулировки яркости свечения светодиодов. При подключении этого вывода к общему проводу все светодиоды гаснут, а при подключении к источнику питания через ограничительный резистор 100 кОм яркость свечения увеличивается примерно в два раза, что позволяет использовать этот режим в качестве дополнительной индикации, например перегрузки.

Технические характеристики индикатора.

Напряжение питания ............................................... 9 -18 В

Ток потребления, не более .......................................30 мА

Номинальный диапазон входных напряжений ..... 0 - 4 В

Ток через светодиоды (вывод 5 свободен) ..............5 - 6 мА

Размер печатной платы........................................... 75х25 мм

Конструкция. Внешний вид собранного модуля показан на рис.2, а печатная плата и расположение элементов на рис.3 и рис.4. Монтаж выполнен на плате из фольгированного стеклотекстолита. Под регулировочным резистором имеется дополнительное отверстие, что позволяет производить его подстройку с любой стороны платы. Конструкция платы предусматривает возможность сборки укороченного варианта индикатора на 8 светодиодов: достаточно обрезать плату по пунктирной линии, а для крепления использовать дополнительное крепежное отверстие. Можно использовать светодиоды любых желаемых цветов, в зависимости от функционального и стилевого замысла. В конструкции предусмотрено, чтобы светодиоды при монтаже ложились на прямую внешнюю кромку платы, этим обеспечивается их

ровная установка без применения дополнительных крепежных и выравнивающих элементов. При необходимости можно дополнительно закрепить их на плате каким-либо клеем. На плате индикатора нет высоких компонентов, что позволяет монтировать индикаторы друг над другом с минимальным зазором, например для создания панелей индикации анализаторов спектра.

Логарифмический выпрямитель.

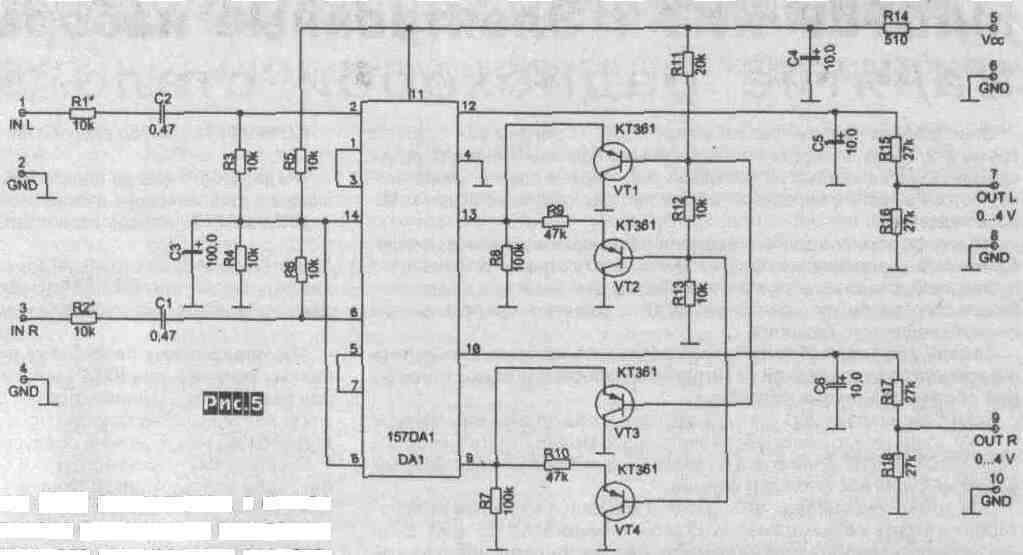

Принципиальная схема. Логарифмический выпрямитель выполнен (рис.5) на основе микросхемы КР157ДА1, которая представляет собой двухканальный двухполупериодный выпрямитель. Микросхема преобразует переменное напряжение, поступающее на ее входной контакт 2(6), в постоянный ток источника тока, вытекающий из контакта 13(9), с величиной, пропорциональной среднему значению переменного напряжения. Если необходим выход по напряжению, то вывод 13(9) заземляется, а сигнал снимается с контакта 12(10) - выхода эмиттерного повторителя, установленного после внутреннего нагрузочного резистора источника тока. К выводу 12(10) подключен конденсатор С5(С6), который совместно с внутренним ограничительным резистором и резисторами R15, R16 (R17, R18) обеспечивает динамические характеристики (постоянные времени нарастания и спада), требуемые для стандартного VU измерителя. Выходной делитель на резисторах R15, R16 (R17, R18) необходим для согласования уровней выпрямителя и линейного индикатора. В стандартной схеме включения линейный выпрямитель обеспечивает индикацию уровней сигналов в диапазоне чуть более 20 дБ, что явно недостаточно для качественного усилителя. По этой причине в схему была введена цепь логарифмирования на элементах R8, R9, (R7, R10), R11, R12, R13 и VT1, VT2 (VT3, VT4). Она обеспечивает нелинейную нагрузку для внутренних источников выпрямленного тока, поднимая до +20 дБ усиление на слабых сигналах и оставляя его неизменным на больших сигналах. Делитель на резисторах R11-R13 задает точки перегиба кривой логарифмирования. Применение общего делителя гарантирует идентичность характеристик каналов, а использование вместо диодов транзисторов обеспечивает отсутствие их взаимовлияния. В результате использования цепи логарифмирования удалось расширить диапазон индикации до более чем 40 дБ. В данной схеме радиолюбители могут легко поэкспериментиро-вать со схемой логарифмирования и оценить ее эффективность. Для того, чтобы отключить схему логарифмирования и перевести детектор в линейный режим, достаточно перемкнуть резистор R8 (R7). Резисторы R1 и R2 регулируют чувствительности выпрямителя, что позволяет применять устройство с различными источниками звуковых сигналов. Для использования выпрямителя на линейном выходе усилителя (250 мВ) требуются резисторы с номиналом 10 кОм, а для подключения к мощному выходу усилителя их номинал потребуется увеличить до нескольких сотен кОм. Точное значение лучше подобрать экспериментально.

Техн. характеристики логарифмического выпрямителя.

Напряжение питания ........................................... 6...20В

Ток потребления..................................................... 5 мА

Номинальный уровень входного сигнала*.......... 250 мВ

Уровень выходного сигнала ..................................0...4 В

Диапазон отображаемых сигналов, не менее ....... 40 дБ

Размер печатной платы.......................................... 75х25 мм.

*При R1, R2 = 10к0м.

Конструкция. Внешний вид модуля, установленного над линейными индикаторами, показан на обложке журнала и рис.8. Монтаж выполнен на плате из фольгированного стеклотекстолита (рис.6 ,7). Размеры платы, крепежные отверстия и расположение контактов согласуются с модулями линейных индикаторов NM 5201 и NM 5301. Для обеспечения компактных размеров модуля постоянные резисторы на плате устанавливаются вертикально.

Логарифмический индикатор усилителя.

Для того, чтобы на основе описанных модулей собрать сте-реоиндикатор радиолюбительского усилителя, достаточно соединить при помощи винтов с втулками два линейных индикатора и выпрямитель, как показано на рис.8. Затем необходимо соединить их выводы питания, а выходы выпрямителя - со входами соответствующих индикаторов. Показанный вариант конструкции не единственный. Благодаря разделению стерео-индикатора на модули можно выбрать вариант установки индикаторов, например, в линейку друг за другом или встречно.

Налаживание стереоиндикатора. После сборки потребуется только операция калибровки: подав на входы напряжение от звукового генератора сигнал с номинальным уровнем, резистором R2 добиваются «загорания» десятого светодиода.

Вячеслав Чулков, г.Москва, РадиоХобби № 4,2001
