Импульсный блок питания
Когда-то, давным-давно, в журнале ”Радио“ живо обсуждалась схемотехника линейных источников питания. После появления трехвыводной 7805 это уже никого не интересует. Лет через пять никого не будет интересовать схемотехника импульсных источников питания. Конечно, будут появляться лучшие и новые источники, но проще трехвыводного TOPа ничего не может быть. Кстати, для тех, кто не знает- в обратноходовых преобразователях (а TOP такой) сетевая помеха не проходит на выход, прямо от выхода +V можно питать микроконтроллеры, пульсация порядка 20 милливольт.

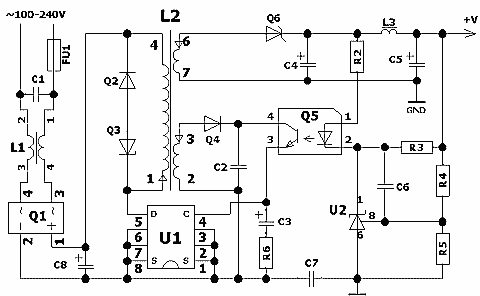

FU1-замедленный предохранитель 3.15А
С1- металлопленочный класса X - пойдет К73-17-33nF x 400V
L1- сетевой фильтр 10мгн
L2- трансформатор. Для 4 ватт пойдет EFD15-N87 от SIEMENS, для 20ватт: EFD25-N87. Рекомендуемый Al=250. Из отечественных подходят КВ5-КВ14 из материала 1500НМС. Импортные дороже ($1-$2.5 за комплект в серии), но гораздо лучше.
Q1-мост 400V,1A
C8- 1 микрофарад на каждый ватт (на 10 ватт -> 10 uF x 400V)
Q2- КД258В или аналог (быстрый 400V,1A)
Q3- 1N4937, BZT3C200, 1N5388 (стабилитрон 200 вольт).
U1-соответствующий TOP (5 ватт-TOP221P; 40 ватт-TOP224P)
Q4-КД522, 1N4148
C2,C6-CERCAP 0,1uF
C3-ELCAP 47uF x 16V
R6-RC-0.1вт- 5.6 ом (не нужен до примерно 15 ватт)
Q6-для низких напряжений (до 10 вольт )-диод Шоттки с запасом по напряжению раз в 6 и соответствующим током, при больших напряжениях- мощный скоростной диод. В наших приборах стоят 11DQ10 до 1А или 31DQ10 на 3А. В источнике 24 вольт 0.5А стоит КД258В
C4,C5- хорошие электролиты с низким импедансом на частоте 100 кгц. Емкость зависит от выходного тока (470uF x 16V в источнике 5V, 1A).
L3- дроссель 3.3-6.8uH на номинальный ток
С7- небольшой класса Y1- 1000pF x 1000V, лучше пленочный.
R2-RC-0.1вт-100ом
Q5- дешевый PC817 или аналог
R3-RC-0.5вт-200ом
R5-RC-0.1вт-10Ком
R4 определяется выходным напряжением и при 5 вольтах равен R5
U2-TL431.
Себестоимость полного комплекта < $10 при производстве порядка сотни в месяц. STM выпускает аналог TOPов - семейство VIPer.
