Необходимой частью современного
компьютера является Sound Blaster. Он позволяет получить звуковое
сопровождение программ. В мире в последнее время большинство
звуковых карт (плат) для компьютеров семейства IBM выпускаются без
мощного оконечного усилителя и рассчитаны на подключение активных
колонок или любого усилительного комплекса. Это позволяет получить
более высокое качество звука и исключает перегрузку внутреннего
источника питания компьютера.
Имея небольшой опыт работы на
персональном компьютере, несложно приобрести и установить звуковую
плату в любое свободное гнездо соответствующего разъема на
материнской плате (внутри корпуса компьютера). В магазинах большой
выбор звуковых карт - от укомплектованных в наборе, включающем
колонки, до отдельных узлов. Покупать набор получается значительно
дороже, чем то же самое по отдельности. Да и не всех комплектация
набора способна удовлетворить качеством компонентов, например
входящих колонок. Но приобретя все компоненты по отдельности, есть
риск столкнуться с неполной совместимостью узлов. Так, купив хорошую
звуковую карту фирмы "Creative" и отлично звучащие колонки SP-690
(50 Вт) фирмы "Advance", при их соединении вместе обнаружились два
недостатка. Во-первых сигнал со звуковой карты недостаточен по
уровню, чтобы получить от колонок максимальную мощность. Вторым
недостатком явился сильный щелчок в динамиках при включении питания
компьютера.

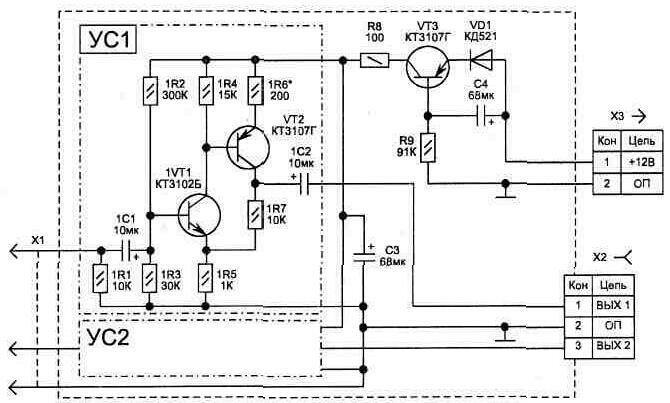

Согласовать уровень сигнала и убрать
щелчки позволяет схема, приведенная на рис. 6.10. Узлы усилителей
УС1 и УС2 идентичны. Каждый канал обеспечивает усиление в 7,5 раз в
полосе частот 20...100000 Гц. Конденсатор С4 в цепи базы транзистора
VT3 дает плавное нарастание напряжения питания на усилителях - это
устраняет прохождение импульсного броска от переходных процессов.
Рис. 6.10.
Схема усилителя
Питаться промежуточный усилитель
может от блока питания компьютера, для чего потребуется на задней
стенке корпуса установить миниатюрный разъем Х-, соединенный с цепью
+12 В источника питания. Ток потребления схемы не более 4, 6 мА.
В схеме использованы детали:
конденсаторы С1...С4 типа К53-1Б, резисторы любого типа. Штекер Х1
должен подходить к разъему звуковой карты, гнездо Х2 типа
ОНП-ВГ-68-8/16, 5х14-Р или аналогичное, для подключения штекера
активных колонок, Х- - любой малогабаритный.

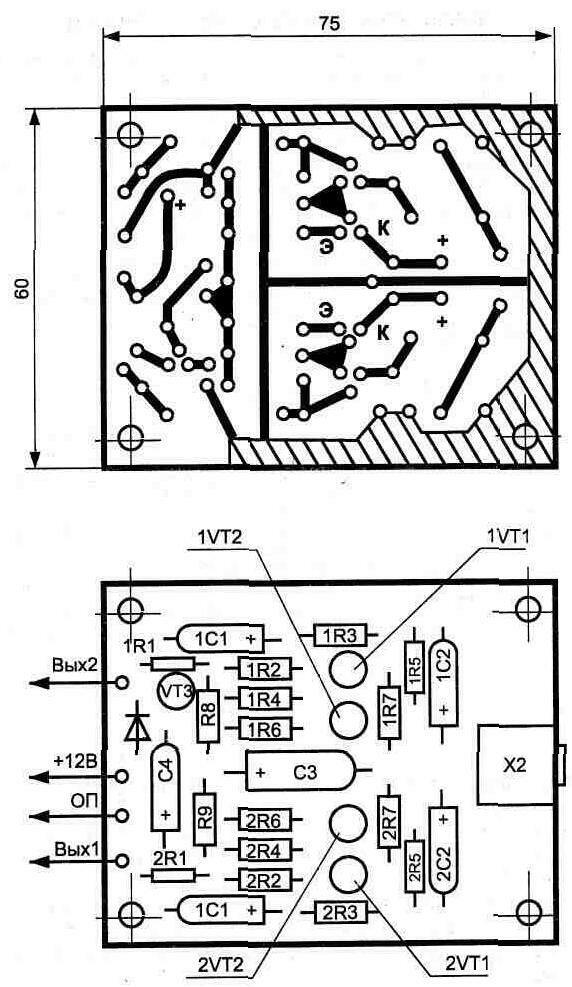

Топология печатной платы и
расположение на ней элементов показаны на рис. 6.11.
Настройка схемы заключается в
получении одинакового усиления в каналах, подбором номинала
резистора 1R6 (2R6) в пределах 200...1500 Ом (регулируется величина
отрицательной обратной связи).
Рис. 6.11.
Топология печатной платы
