Регулятор скорости вентилятораПредлагаемая ниже схема обеспечивает простую регулировку оборотов вентилятора без контроля оборотов. В устройстве использованы отечественные транзисторы КТ361 и КТ814. Конструктивно плата размещается непосредственно в блоке питания, на одном из радиаторов и имеет дополнительные посадочные места для подключения второго датчика (внешнего) и возможность добавить стабилитрон, ограничивающий минимальное напряжение, подаваемое на вентилятор.
![Регулятор скорости вентилятора](/images/new3/comp10-1.gif)

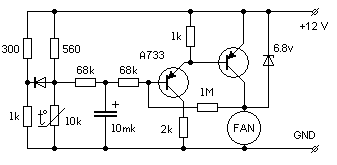

Рис.1 Принципиальная схема регулятора.
![Регулятор скорости вентилятора - плата](/images/new3/comp10-3.gif)
Рис.2 Внешний вид и топология печатной платы.
Источник - Сайт ПАЯЛЬНИК (cxem.net).
