Цифровой эквалайзер и компрессор-лимитер c управлением через ПК

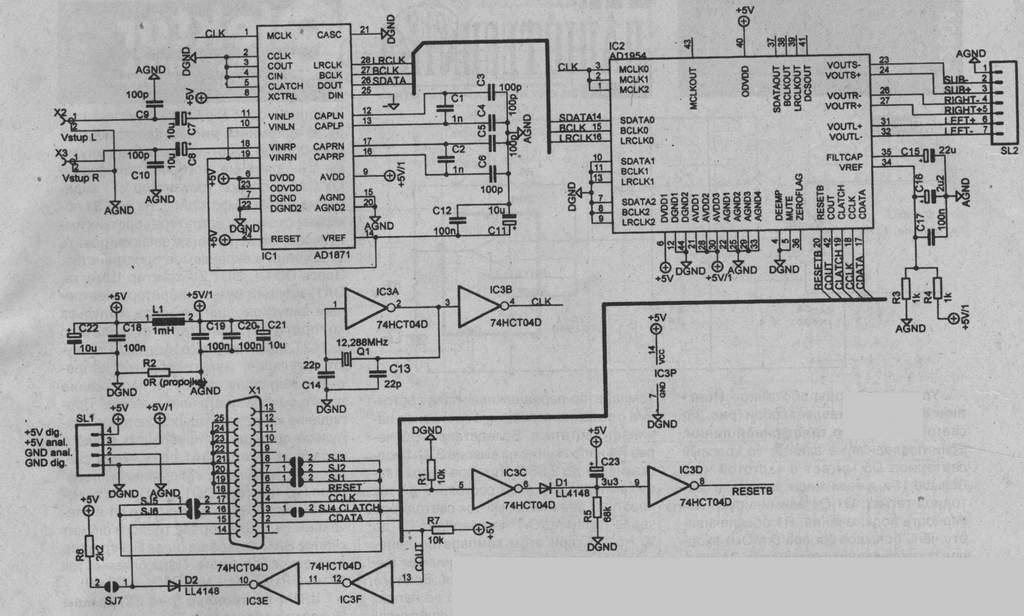

Иво Страшил разработал цифровой эквалайзер и компрессор-лимитер на основе 24-разрядного стереоАЦП АD1871 и цифрового сигнального процессора АD1954 (рис.1).

Рис.1

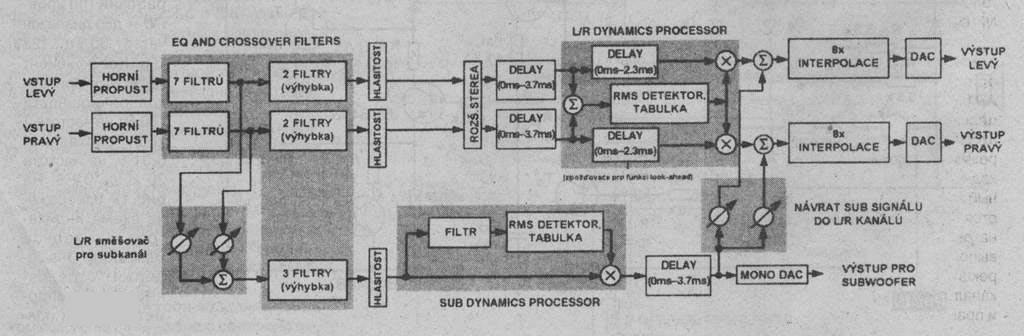

Управляющие входы IС1 (выводы 2-5) переводят АЦП в режим входных 24 разряда / 48 кГц и выходной формат I2S, в котором оцифрованный звук по 5DАТА/ВСLК/LRСLК передается в IС2. Блок-схема АD1954 показана на рис.2, из которого видно, что ИМС выполняет фильтрацию, частотную коррекцию, суммирование левого и правого каналов в сабвуферный, задержку левого и правого каналов по отношению к сабвуферному, динамическую обработку уровней (компрессию), а также имеет три выходных ЦАПа.

Рис.2

Управление всеми фун-к ц и я м и процессора выполняется с ПК через LРТ-порт (разъем Х1) посредством управляющей программы. Программа доступна бесплатно по адресу http://www.egmedical.cz/istrasil/dekva.zip (архив 367 КБ) или здесь. Поскольку выходы ЦАП ИМС IС2 балансные, для преобразования аналоговых выходных сигналов левого и правого каналов в обычные несимметричные рекомендуется применить фильтры с дифференциальными входами по схеме рис.4, а для сабвуферного канала - рис.5. Устройство имеет входное сопротивление 4 кОм, максимальное входное напряжение 5 В, коэффициент гармоник 0,005%, уровень собственных шумов -106 дБ, потребляемый ток 180 мА

Рис.4

Рис.5

(«Prakticka elektronikа А Radio» №7/2004, с. 16-18).
