Звукокачественный но простой 120-ваттный мостовой УМЗЧ

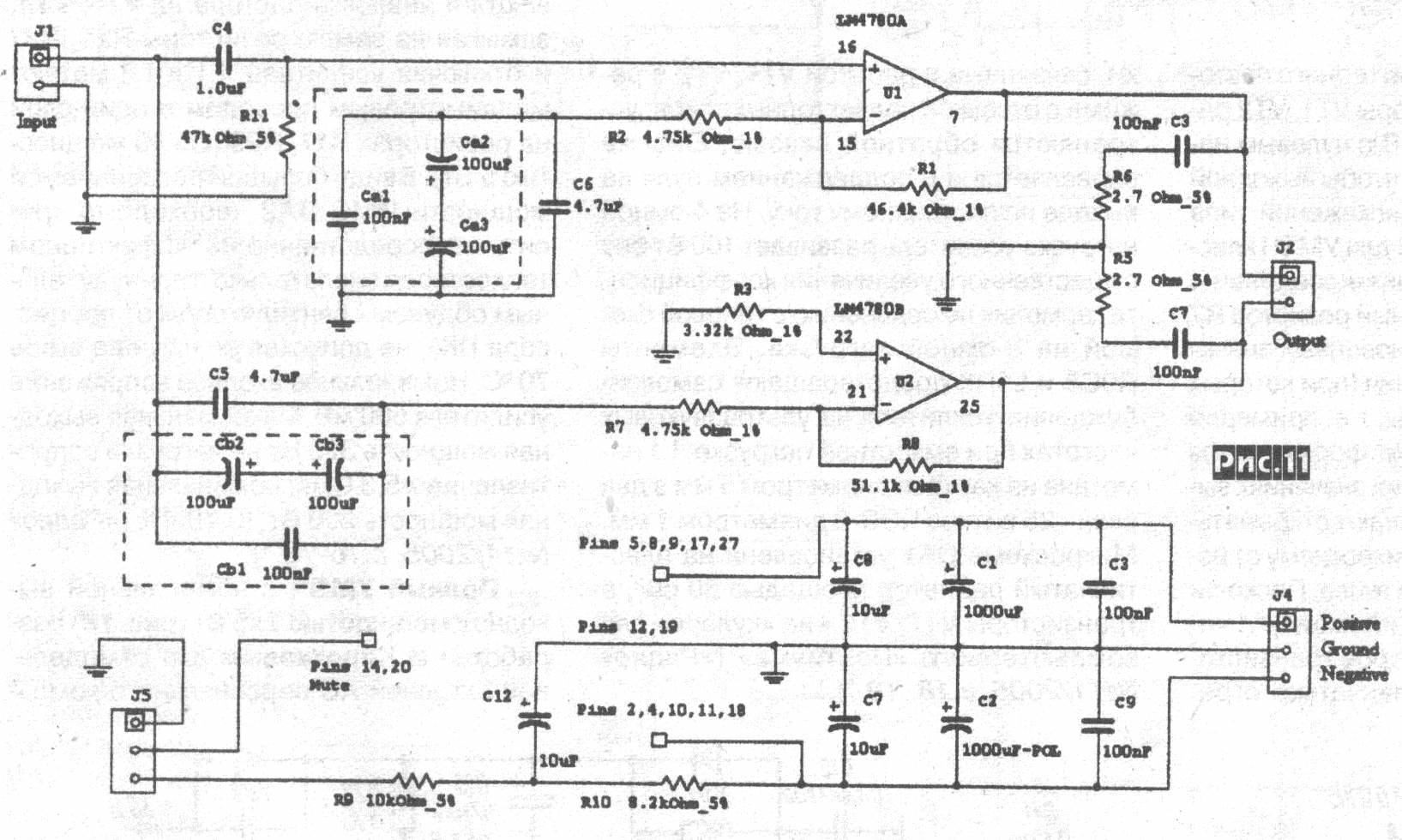

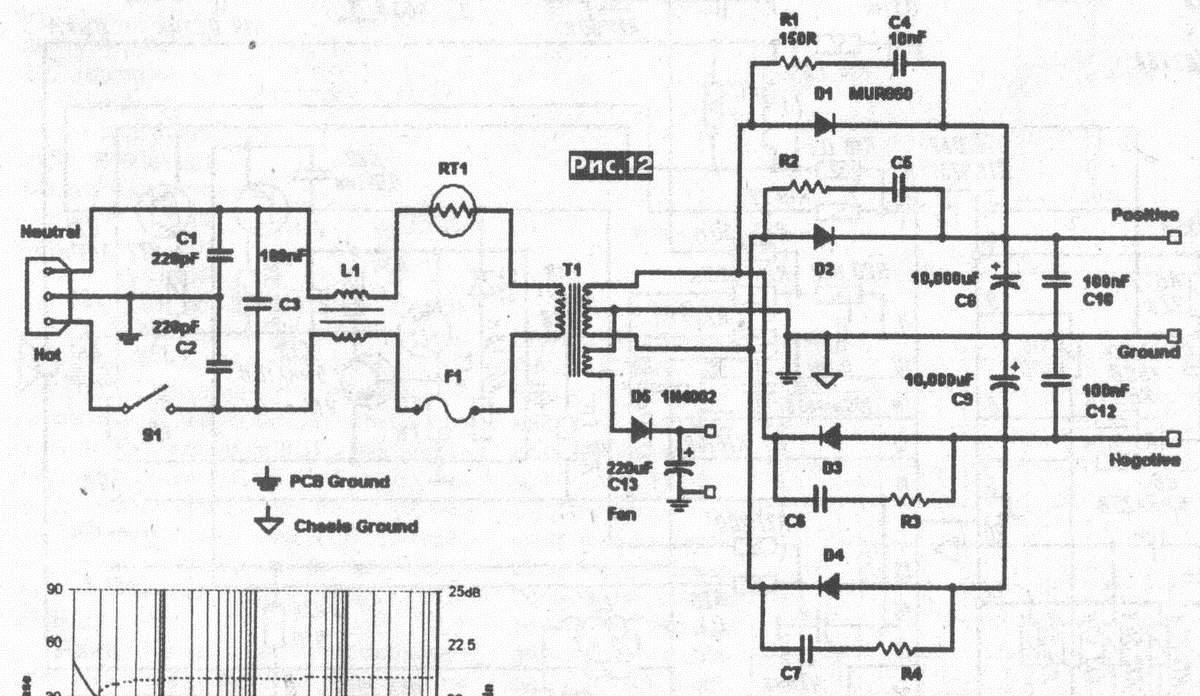

Мощный и звукокачественный, но простой и доступный в повторении 120-ваттный мостовой УМЗЧ на ИМС LM4780 от National Semiconductor (показан один канал). Модификация предельно простой схемы, рекомендованной изготовителем и состоящей из неинвертирующего U1 и инвертирующего U2 плечей моста, заключается в шунтировании конденсаторов С5 и С6 обведенными на рис. 11 штриховыми линиями дополнительных конденсаторов С1-СЗ и Сb1-СbЗ, снижающих на порядок (с 7 Гц до 0,7 Гц) нижнюю граничную частоту и улучшающих ФЧХ на инфразвуковых частотах. Такой шаг никак не отражается на качестве передачи синусоидальных сигналов в звуковом диапазоне частот от 20 до 20000 Гц, но заметно улучшает передачу «полочек» импульсов большой длительности. Максимальная рассеиваемая на микросхеме мощность определяется формулой Pp.макс = 2Vcc2/3,142Rн, т.е. для двухполярного питания ±26 В (или. Vcc = 2x26 = 52 В) и сопротивлении нагрузки Rн = 8 Ом составляет 68,5 Вт. Для ее пассивного рассеивания потребовался бы радиатор с тепловым сопротивлением не более 0,82 °С/Вт - довольно больших размеров, поэтому с целью экономии массы и габаритов применен для охлаждения вентилятор от центрального процессора ПК, который доступен в каждом компьютерном магазине и стоит дешевле радиатора. Схема блока питания изображена на рис. 12. Сетевой тороидальный (с целью минимизации наводок) трансформатор имеет мощность 400 Вт и силовую обмотку 2x20 В, а также маломощную 7 В для выпрямителя D5C13 вентилятора. Цепочки R1C4, R2C5, R3C6 и R4C7 сглаживают «резкость» бросков тока через мощные диоды D1-D4, 8-амперный 2,5-омный термистор RT1 CL-30 (ф. Thermometrics) сглаживает бросок пускового тока, а бифилярно намотанная катушка L1 индуктивностью 2x1 мГн и конденсаторы С1-СЗ предотвращают проникание помех из сети переменного тока. АЧХ и ФЧХ усилителя изображены на рис. 13 соответственно пунктирной и сплошной линиями, зависимость выходной мощности от частоты на рис. 14, а коэффициента гармоник от мощности и частоты - на рис.15 («AudioXpress» №10/2005, с.44-49 ).
