УМЗЧ на микросхеме РАхх

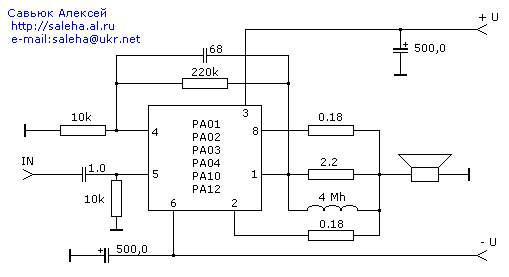

Рис.1. Схема УМЗЧ
В данном усилителе применена
микросхема серии РАхх. В зависимости от цифры, указанной в типе микросхемы
изменяютя характеристики усилителя. Данные по микросхемам приведены ниже:
|
Тип микросхемы |
Питание, В |
Вых. мощность усилителя, Вт |
Полоса частот, Гц |
Сопротивление нагрузки, Ом |
Фирма - изготовитель |
|
РА01 |
10 - 28 |
50 |
10 - 30000 |
4 |
АРЕХ |
|
РА02 |
7 - 19 |
30 |
10 - 30000 |
4 |
АРЕХ |
|
РА03 |
15 - 75 |
1000 |
10 - 60000 |
4 |
АРЕХ |
|
РА04 |
15 - 100 |
400 |
10 - 60000 |
4 |
АРЕХ |
|
РА10 |
10 - 45 |
60 |
10 - 30000 |
4 |
АРЕХ |
|
РА12 |
10 - 45 |
120 |
10 - 40000 |
4 |
АРЕХ |
Микросхему следует
обязательно установить на теплоотвод!
Во всех случаях питание микросхемы ДВУХПОЛЯРНОЕ. Питание к усилителю
подключается по следующей схеме:
Рис.2. Схема подключения
питания к усилителю
Савьюк Алексей © 2000 - 2001
Дата публикации: 2004-02-15
Прочтено: 7582
