Простая охранная система

Простую охранную систему изготовил Фердаус Ислам (“Electronics for you” №3/2005), которую можно использовать в качестве сторожа. Вокруг охраняемого объекта, над землей, следует протянуть тонкие провода, которые будут выполнять функцию датчиков, обнаружения несанкционированного доступа на охраняемую территорию.

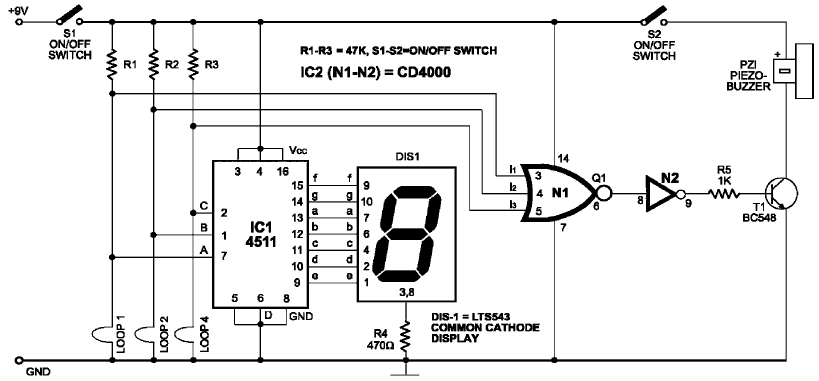

Рис.1. Принципиальная схема системы защиты

На рис.1 показана принципиальная схема системы защиты, на рис.2 – пример размещения проволочных рамок вокруг охраняемого объекта.

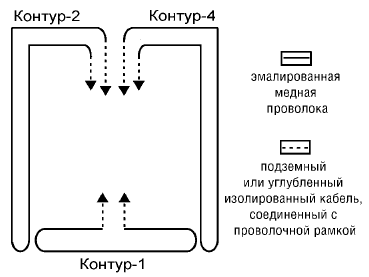

Рис.2. Пример размещения проволочных рамок вокруг охраняемого объекта

Охранная система работает от 95вольтового стабилизированного источника питания и имеет звуковую сигнализацию на пьезозуммере PZ1, который, в случае надобности, можно отключать с помощью выключателя S2.

В схеме применен 75сегментный дисплей с заземленным катодом (LTS543), который используется для отображения целостности охранных контуров.

Проволочные рамки 1, 2 и 4 связаны с входами А, В, C декодера, а ввод D IC1 со единен с корпусом. Рамки также связаны с двойным 35входным логическим элемен том “ИЛИ5НЕ “ и инвертором CD4000 (IC2) для подачи сигнала тревоги.

Если поврежден контур 1, то дисплей покажет “1”. Если повреждены два или все три контура, на дисплее будет отображена сумма номеров поврежденных контуров. Например, если повреждены охранные контуры 1 и 4, дисплей покажет 5 (1+4).

В случае целостности всех трех контуров охранной сигнализации дисплей по казывает “0”. При этом на всех трех входах логического элемента N1 присутству ют низкие уровни, а на входе инвертора N2 – высокий уровень, транзистор Т1 за крыт и пьезозуммер не звучит.

В случае повреждения одного из охранных контуров высокий уровень напря жения на выходе Q1 логического элемента N1 сменится низким, возрастет смещение на базе транзистора Т1, он откроется, и зазвучит сигнал тревоги. Выключает ся сигнал тревоги переключателем S1.

Радіоаматор 2005 №06
