Вседиапазонный трансивер JG1EAD

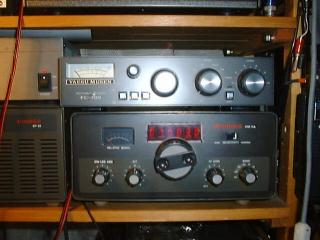

Рис.1. Внешний вид трансивера

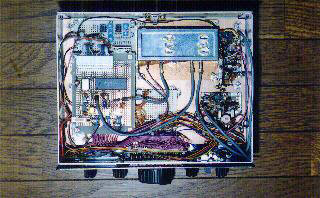

Рис.2. Вид на монтаж сверху

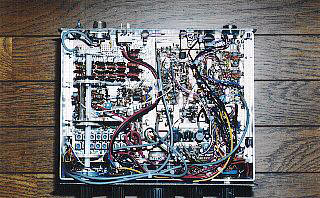

Рис.3. Вид на монтаж снизу

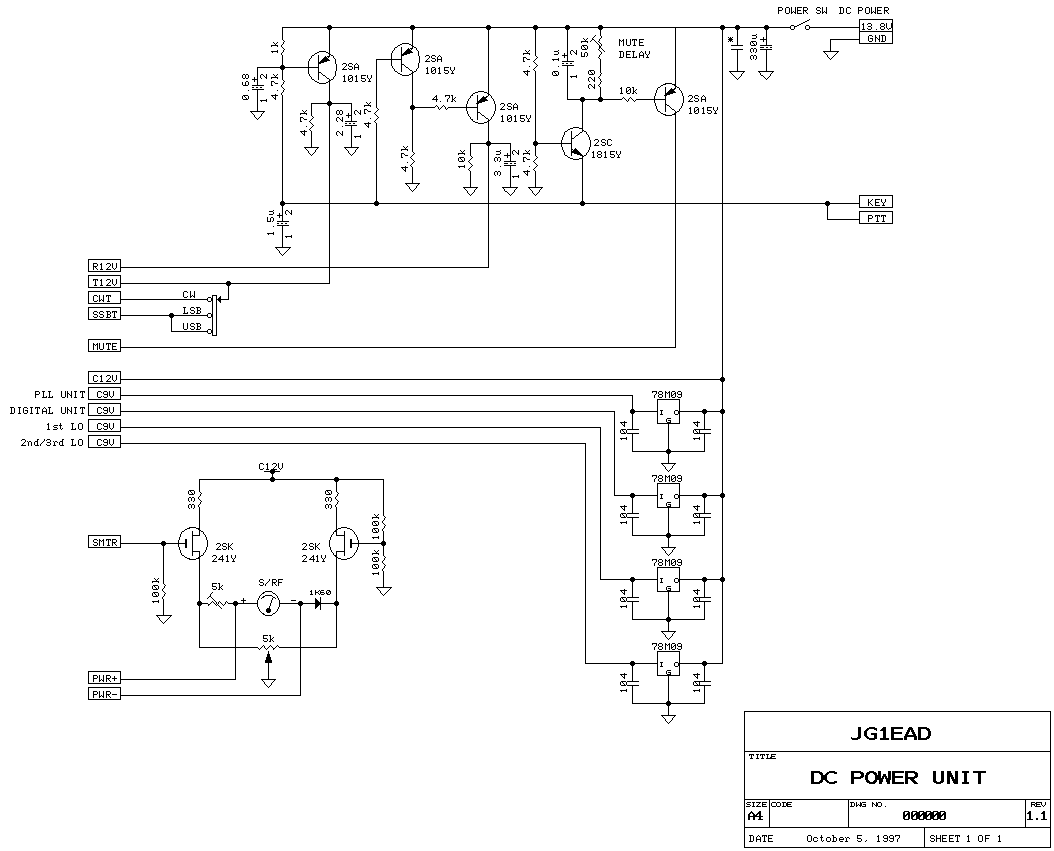

Рис.4. Принципиальная схема блока питания

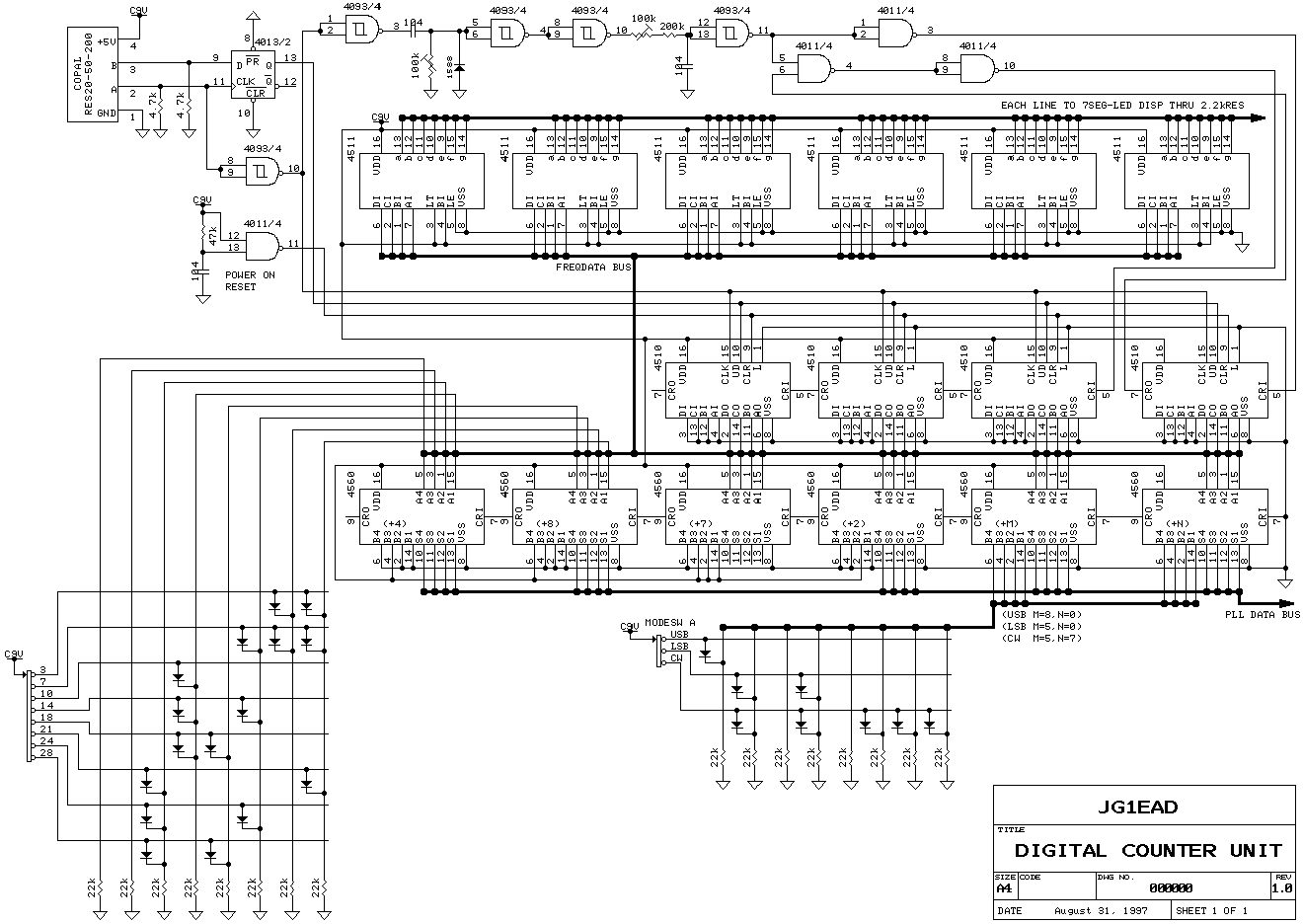

Рис.5. Принципиальная схема цифрового управления

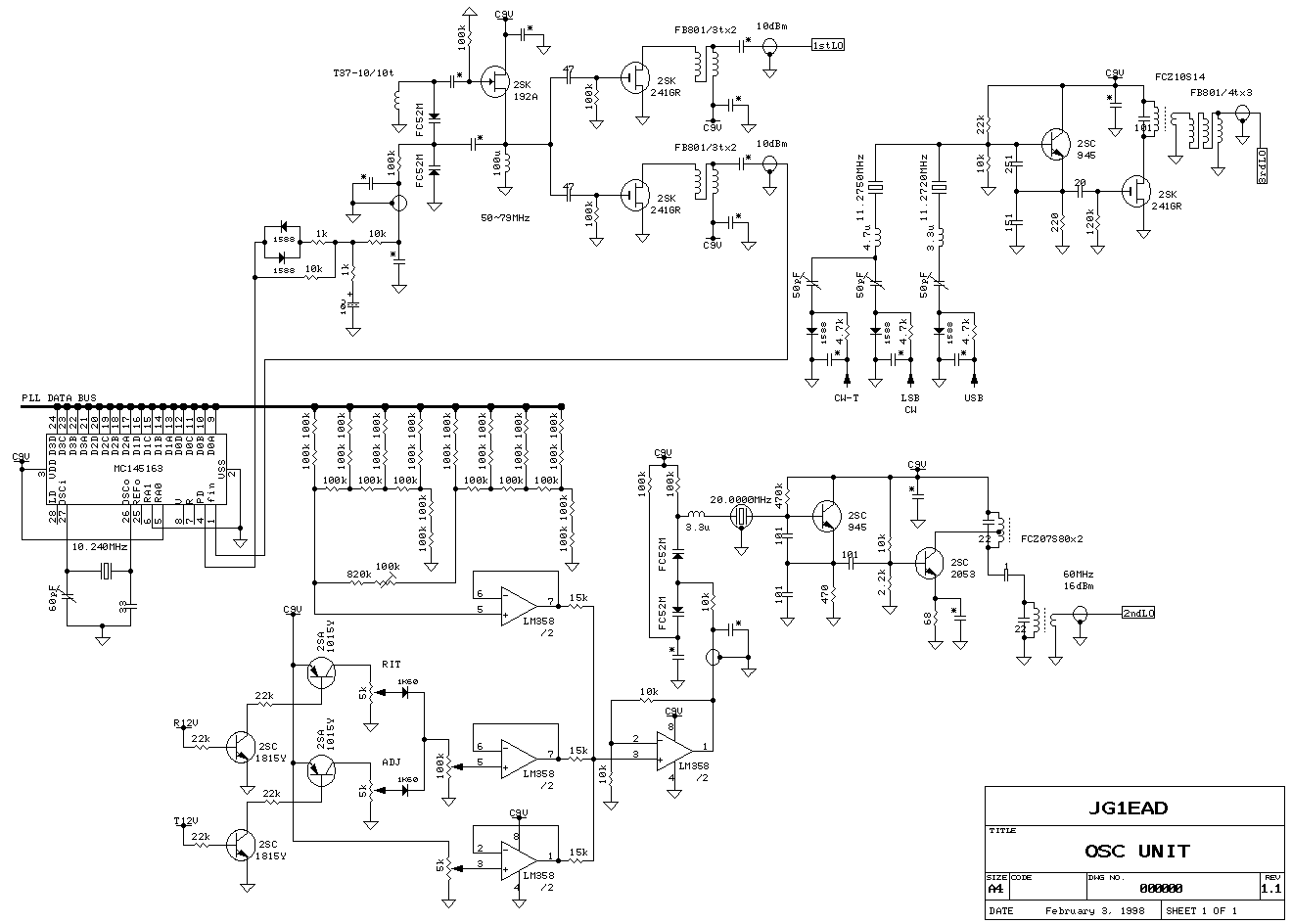

Рис.6. Принципиальная схема синтезатора частоты

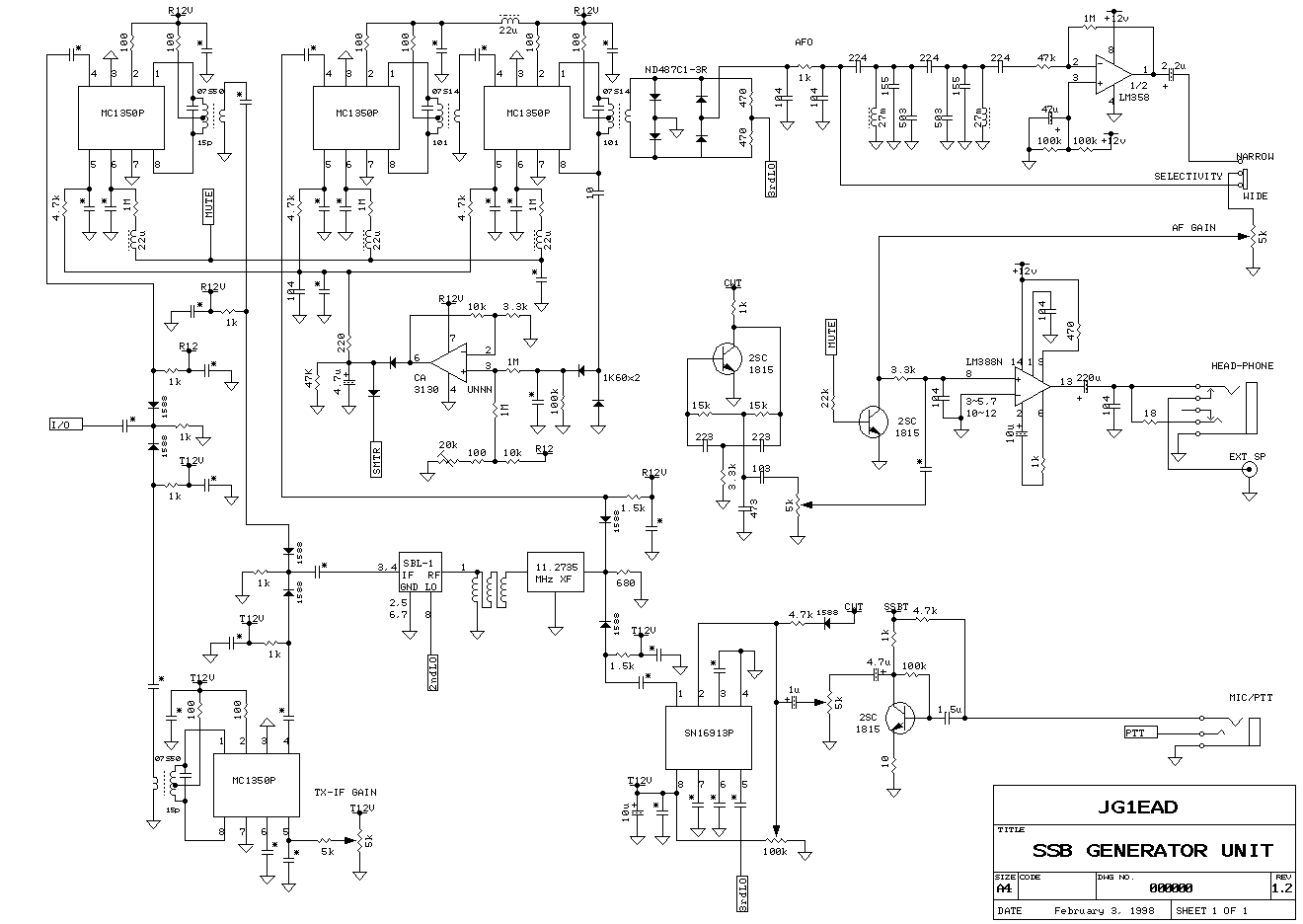

Рис.7. Принципиальная схема формирователя SSB

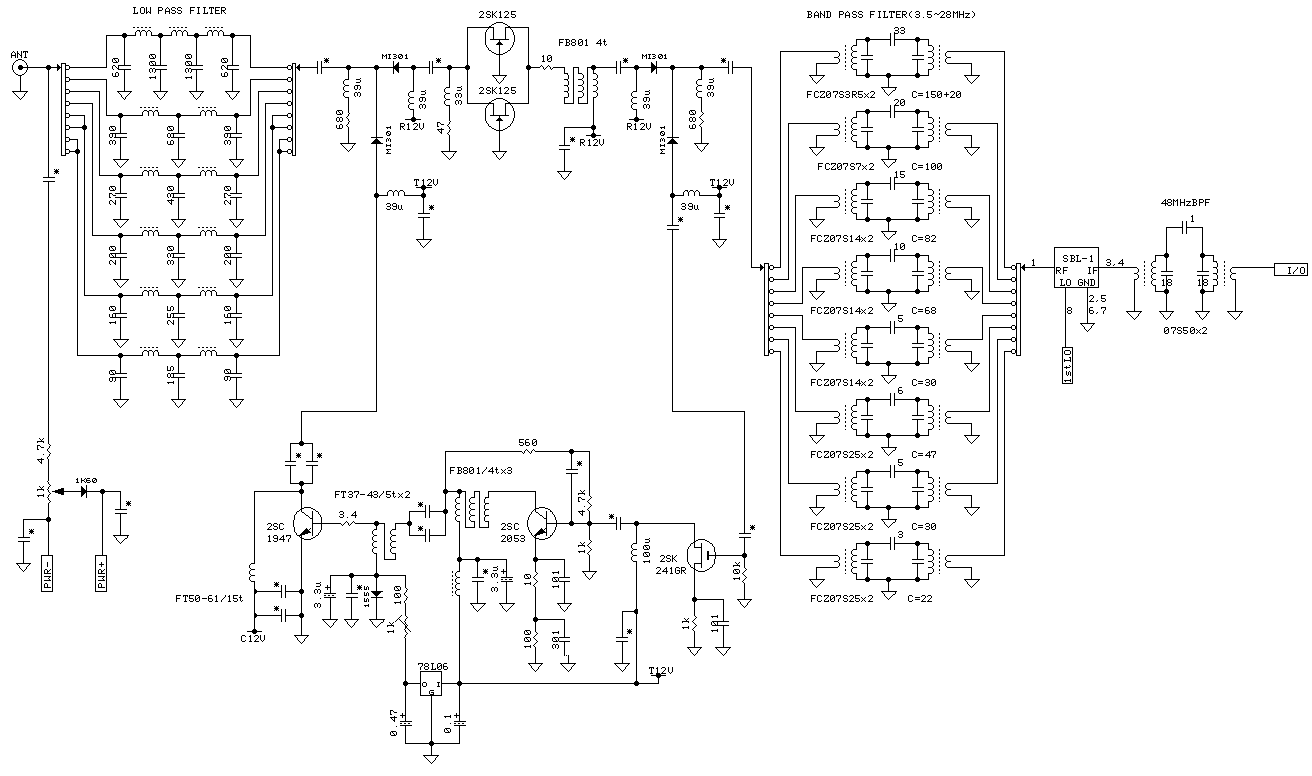

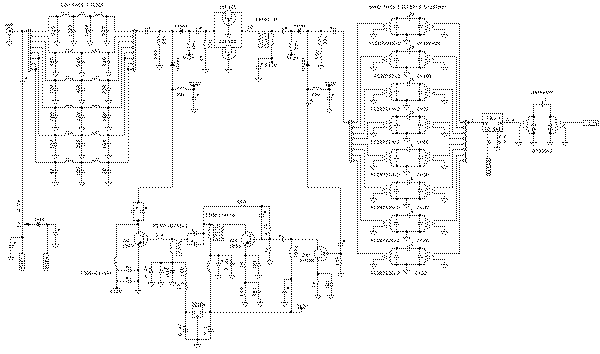

Рис.8. Принципиальная схема основной платы Дата публикации: 2004-02-15 Прочтено: 11852
