Преобразователь постоянного тока, формирующий два напряжения

Передача данных по шине RS-232-C - один из многих примеров, когда необходимо иметь небольшую плату, обеспечивающую как положительное, так и отрицательное напряжение питания. Схема, приведенная на рисунке, удовлетворяет указанным требованиям и содержит гораздо меньшее число компонентов, чем аналогичные устройства, благодаря тому, что она одновременно выполняет функции повышающего и инвертирующего индуктивного преобразователя.

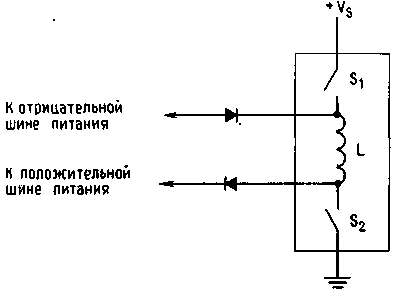

Базовая схема такого преобразователя включает в себя источник четырехфазных синхроимпульсов, катушку индуктивности и два переключателя (рис.1).

Рис.1. Базовая схема такого преобразователя

В течение первой фазы синхроимпульсов катушка индуктивности L запасается энергией через переключатели S1 и S2. В течение второй фазы переключатель S2 размыкается, и энергия передается на шину положительного выходного напряжения. Во время третьей фазы замыкаются оба переключателя, в результате чего катушка индуктивности вновь накапливает энергию. При размыкании переключателя S1 во время заключительной фазы синхроимпульсов эта энергия передается на отрицательную шину питания.

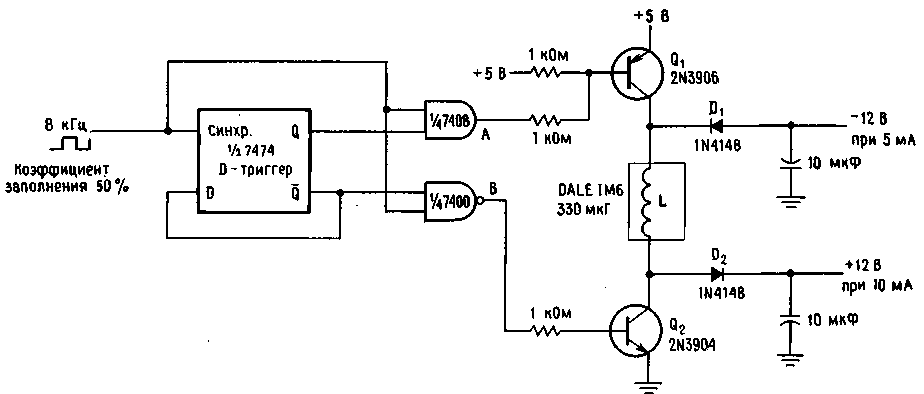

В практической схеме (рис.2) D-триггер U1 формирует четырехфазные синхроимпульсы, а транзисторы Q1 и Q2 выполняют функции переключателей.

рис.2. Схема преобразователя постоянного тока

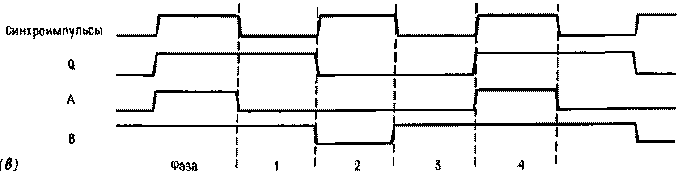

При поступлении на вход синхроимпульсов с частотой 8 кГц схема обеспечивает напряжения ±12 В для питания линейного формирователя шины RS-232-C. На временной диаграмме (рис.3) показаны четыре фазы синхроимпульсов.

рис.3. Временная диаграма
