Коммутатор цифровых каналов системы передачи

Учитывая  все  вышеперечисленное,  видится  актуальной  разработка  отечественной  системы  коммутации,  не  уступающей  своим  зарубежным  аналогам  по  характеристикам,  и  в  том  числе  разработка  коммутационной  БИС,  которая  послужит  основой  интегральной  цифровой  сети  связи.

Мне  в  данном  дипломном  проекте  предложено  спроектировать  коммутационную  БИС,  работающую  в  стандартной  системе  связи  на  основе импульсно  кодовой  модуляции  формата  ИКМ – 30/32.

Рассмотрим  назначение  данной  БИС  в  системе  передачи  цифровой  информации:  проектируемая  БИС,  представляет  собой  блок  временной  коммутации  разноименных  временных  каналов  входящих  и  исходящих  соединительных  цифровых  линий  передачи.  Кристалл  предназначен  для  коммутации  255  каналов  входящих  абонентов  с  таким  же  количеством  исходящих.  Существующий  формально  еще  один  канал  -  нулевой  -  используется  для  синхронизации.  Передача  ведется  в  симплексном  режиме,  то  есть  только  в  одном  направлении.  Кристалл  принимает  информацию  по  восьми

параллельным  входным  групповым  трактам  (групповым  входам)  и  выдает  ее  синхронно  по  восьми  групповым  выходам.

Кроме  собственно  коммутации,  БИС  предназначена  для  выполнения  ряда  других  операций,  задаваемых  внешним  или  внутренним  управляющим  устройством.  К  числу  таких  операций  относятся  поиск  и  подсчет  свободных  каналов,  соединение,  разъединение  и  ряд  других.  Информация  от  внешнего  управляющего  устройства  передается  БИС  в  виде  команды  определенного  формата.  О  результатах  выполнения  команды  кристалл  также  передает  информацию  внешнему  управляющему  устройству.

Внутреннее  управляющее  устройство  непосредственно  интегрировано  с  БИС  на  одном  кристалле  и  выполняет  ряд  специфичных  для  данного  устройства  функций,  в  данном  дипломном  проекте  строение  внутреннего  управляющего  устройства  не  рассматривается.

Рассмотрим  также  принцип  коммутации  разноименных  временных  каналов,  он  сводится  к  перестановке  импульсов  из  одной  временной позиции  в  другую  (или  в  общем  случае  сдвигу).  Технически  эта  перестановка  осуществляется  с  помощью  записи  последовательности  битов  в  оперативное  запоминающее  устройство  (ОЗУ)  подряд,  а  в  следующем  цикле  считывании  ее  в  порядке  соответствующем  требуемой  коммутации.  Запись  информации  производится  последовательно  (есть  адреса,  по  которым  производится  запись,  генерируются  счетчиком  тактовых  импульсов),  а  чтение – выборочно  (то  есть  в  соответствии  с  адресами,  считываемыми  из  управляющего  запоминающего  устройства  (УЗУ)).

Абонент 1

ГЛАВА  1

РЕШЕНИЕ  ПРОБЛЕМЫ  ПЕРЕДАЧИ  ИНФОРМАЦИИ  НА  ПРИМЕРЕ  КОМПАНИИ  «МТУ-ИНФОРМ»

Компания "МТУ-Информ" (сокращение от "Московские телекоммуникационные услуги и информатика") создана в 1992 году и является целиком российским предприятием. "МТУ-Информ" действует преимущественно на территории Москвы и Московской области – как самостоятельно, так и через дочерние компании. Основные сферы деятельности в настоящее время – предоставление услуг проводной телефонии и услуг по передаче цифровых данных. "МТУ-Информ" располагает собственной крупнейшей в Москве оптоволоконной транспортной сетью. По числу обслуживаемых абонентов телефонной связи компания занимает сейчас в столице второе место. В ближайшее время перечень услуг значительно расширится: планируется ввод в действие цифровой сети радиотелефонии, трансляция программ кабельного телевидения, появление "интеллектуального" коммуникационного сервиса, обеспечение полноценного выхода в Интернет и др. Среди клиентов – крупнейшие отечественные и зарубежные фирмы, банки, гостиницы, аэропорты, информационные агентства и т.д. "МТУ-Информ" – молодая и стремительно развивающаяся компания, постоянно совершенствующая свою техническую базу и непрерывно расширяющая набор предоставляемых услуг. С помощью их сервера всегда можно получать самую оперативную и полную информацию.

ЭТИ СЕТИ ЕСТЬ СЕГОДНЯ:

·        Цифровая транспортная сеть;

·        сеть передачи данных;

·        телефонная сеть общего пользования;

·        "интеллектуальные" телефонные услуги.

·        сеть для доступа к Интернет.

ЭТИ СЕТИ СКОРО ПОЯВЯТСЯ:

·        сотовая радиотелефонная сеть стандарта CDMA;

·        сеть беспроводного телевидения;

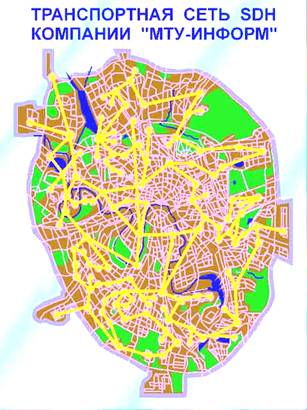

2.1  ЦИФРОВАЯ ТРАНСПОРТНАЯ СЕТЬ

2.1.1  ОБЩИЕ СВЕДЕНИЯ

В сентябре 1996 г. компания "МТУ-Информ" ввела в эксплуатацию первую очередь собственной цифровой транспортной сети. На этом этапе было задействовано 70 узлов, которые разместились в зданиях АТС Московской городской телефонной сети (МГТС). Такое решение позволило эффективно объединять по мере необходимости технические ресурсы "МТУ-Информ" и МГТС. В узлах сети были расположены цифровые мультиплексоры, связанные друг с другом магистральными оптоволоконными кабелями, общая протяженность которых составила около 600 км. Уже первая очередь цифровой транспортной сети охватила практически всю Моск
