Расчет многокаскадного усилителя

Этому значению параметра  соответствует ток эмиттера равный:

Iэ = =3мА

Соответственно  Iкэ =  = 3мА     и    Iб = = 2.2е-5 А .

rэ =  = 9.8 Ом  - дифференциальное сопротивление эмиттерного перехода.

  = 2.03е-11Ф; - емкость эмиттерного перехода.

 = 1.196е3 Ом

= 4.878е-9 сек  -  постоянная времени транзистора.

Высокочастотные Y- параметры  предоконечного каскада.

 = 0.083 См- Проводимость прямой передачи ( крутизна транзистора).

 = 2.1е-14 Ф- Входная емкость транзистора .

 = 6.8 е-11 Ф -Выходная емкость транзистора.

 =  5.466 е-6 См  -  Проводимость обратной передачи.

 = 1.909е3 См- Входная проводимость первого каскада.

Заданный коэффициент усиления обеспечивается при сопротивлении коллектора:

= 164.191 Ом

Расчет элементов по заданным искажениям в области нижних частот.

 = 1.362е-8е-8 Ф;- емкость разделительного конденсатора.

Rэ =  =1.247е3 Ом;

=3.33В - Напряжение на эмиттере.

Rф=(Еп - Uкэ)/Iкэ - Rк - Rэ = 459.2  Ом;- сопротивление RC - фильтра в коллекторной цепи.

Применение Н.Ч. - коррекции позволяет использовать разделительный конденсатор меньшей емкости.

= 3.58е-8 Ф;- скорректированное значение разделительного конденсатора.

= 1.5е-8 Ф; -  емкость фильтра в цепи коллектора.

 = 2.98е-7 Ф;- Емкость эмиттера.

Расчет цепи делителя , обеспечивающей заданную температурную  нестабильность коллекторного тока.

 =3.771е-5 А. -ток делителя.

 = 1е5 Ом

=1.06е5 Ом

Номиналы элементов, приведенные к  стандартному ряду.

Номиналы элементов первого каскада.

Rф=700 Ом;  Rэ=1.6е3Ом; Rб1=8.5е4Ом ; Rб2=1е5 Ом; Cр= 1е-8 Ф; Cф= 8е-9Ф; Cэ=2е-7Ф; Rк=350 ;

Номиналы элементов второго каскада.

Rф=450 Ом;  Rэ=1.3е3Ом; Rб1=1е5Ом ; Rб2=1е5 Ом; Cр= 2.6е-9Ф; Cф= 1.5е-8 Ф; Cэ=3е-7Ф; Rк=160 ;

Оценка входной цепи .

Определим коэффициент передачи входной цепи в области средних частот

 и ее верхнюю граничную частоту.

Зададимся    g = 0.2

=  1.124  -  Коэффициент передачи входной цепи .

  = 1.1е7 Гц

Верхняя граничная частота входной цепи значительно больше

 верхней требуемой частоты   каждого из каскадов.

При моделировании на ЭВМ учитывалось влияние входной цепи.

Оценка результатов в программе  «MICROCAB»

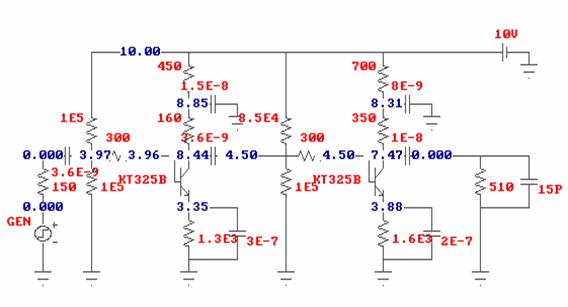

1.   Оценка по   постоянному току.

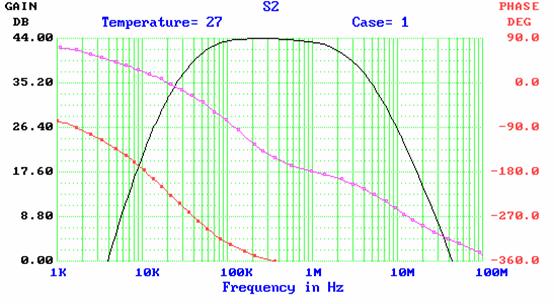

2.  А.Ч.Х. усилителя.

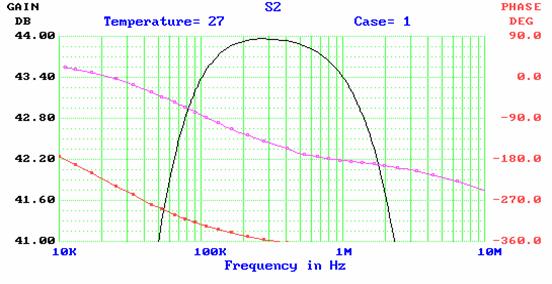

3.  А.Ч.Х. - по уровню -07.

Реализуемые схемой  - верхняя частота Fв = 2.3Мгц , нижняя частота Fн = 50кГц

 и коэффициент усиления  К = 44Дб = 158 - полностью соответствуют  заданным

требованиям по полосе  и усилению.
